Cd Player Unit Connector For Inputs And Outputs (2016 2017 2018)

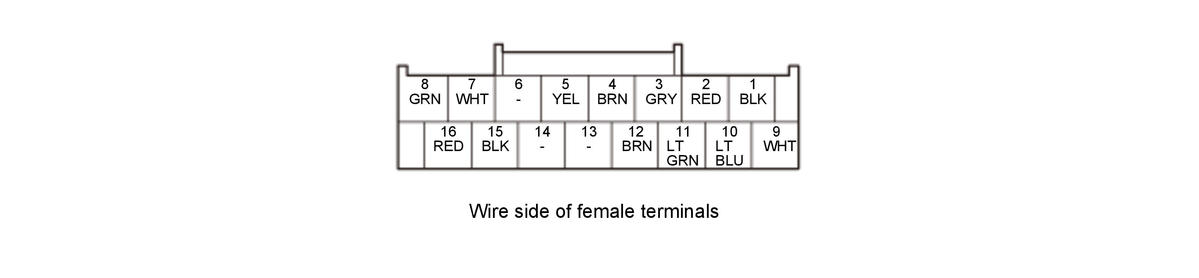

CD PLAYER UNIT 16P CONNECTOR
| Cavity | Terminal Name | Description |
|---|---|---|
| 1 | GND | Ground for CD player unit |
| 2 | ILLUMI- (LED) | Detects illumination control signal |
| 3 | ILLUMI+ | Detects parking light on signal |
| 4 | GA BUS+ | GA-Net bus communication signal |
| 5 | GA BUS- | GA-Net bus communication signal |
| 6 | Not used | - - - |
| 7 | GA AUDIO R+ | Outputs sound signal |
| 8 | GA AUDIO R- | Outputs sound signal |
| 9 | GA+B | Continuous power source from audio unit or audio-navigation unit |
| 10 | GA SYS ON | Inputs signal for CD player unit switching on/off |
| 11 | SCTY(4) | Security signal to audio-navigation unit or audio unit |
| 12 | SCTY(1) | Security signal from MICU |
| 13 | Not used | - - - |
| 14 | Not used | - - - |
| 15 | GA AUDIO L+ | Outputs sound signal |
| 16 | GA AUDIO L- | Outputs sound signal |
