Media Hub Unit Connector For Inputs And Outputs (2016 2017 2018)
| Connector Index |
|---|
| Media Hub Unit Connector A (4P) |
| Media Hub Unit Connector B (5P) |
| Media Hub Unit Connector C (5P) |
| Media Hub Unit Connector D (5P) |

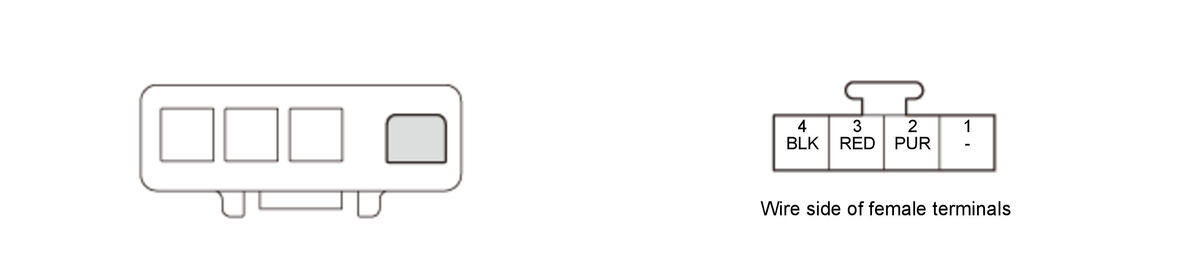

MEDIA HUB UNIT CONNECTOR A (4P)
| Cavity | Terminal Name | Description |
|---|---|---|
| A1 | Not used | - - - |
| A2 | ACC (DC/DC)*1 ACC*2 |
Power source for accessories |
| A3 | +B USB(15A) | Continuous power source |
| A4 | GND | Ground for media hub unit (G404) |
*1: With auto idle stop system
*2: Without auto idle stop system

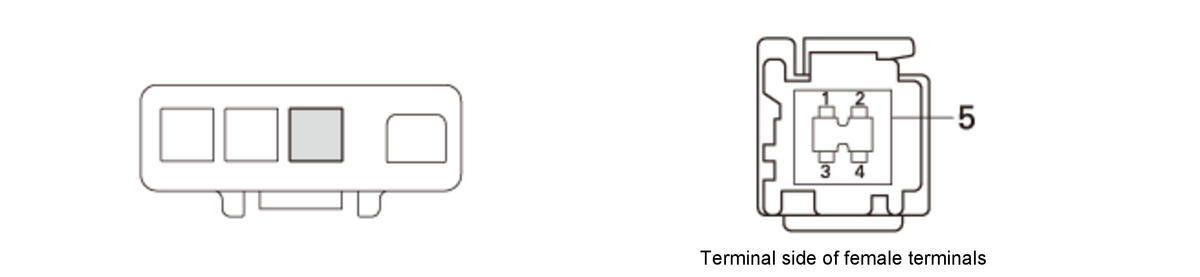

MEDIA HUB UNIT CONNECTOR B (5P)
| Cavity | Terminal Name | Description |
|---|---|---|
| B1 | USB GND | Ground for media hub unit |
| B2 | USB VBUS | Inputs power source for media hub unit |
| B3 | USB DATA+ | Communication signal |
| B4 | USB DATA- | Communication signal |
| B5 | USB SH | Shield for terminals No. 1, No. 2, No. 3, and No. 4 |

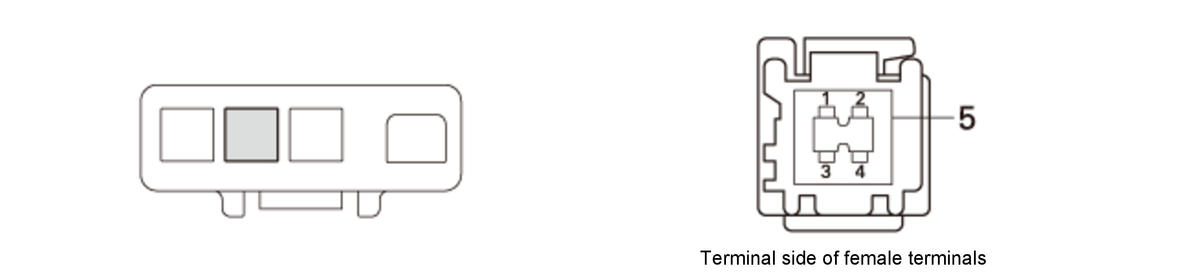

MEDIA HUB UNIT CONNECTOR C (5P)
| Cavity | Terminal Name | Description |
|---|---|---|
| C1 | USB GND | Ground for USB device |
| C2 | USB VBUS | Inputs power source for USB device |
| C3 | USB DATA+ | Communication signal |
| C4 | USB DATA- | Communication signal |
| C5 | USB SH | Shield for terminals No. 1, No. 2, No. 3, and No. 4 |

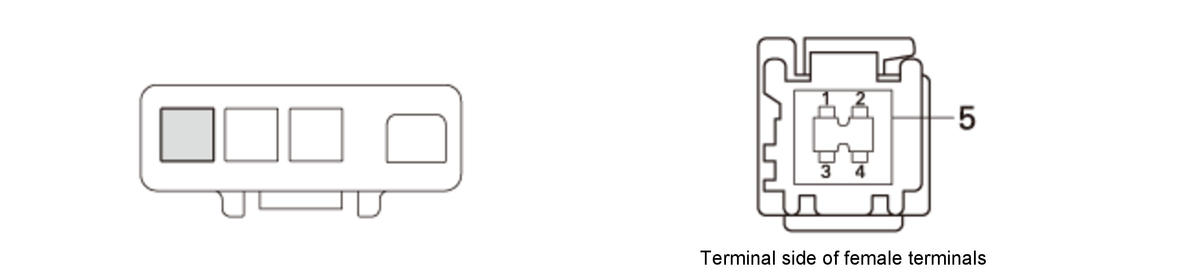

MEDIA HUB UNIT CONNECTOR D (5P)
| Cavity | Terminal Name | Description |
|---|---|---|
| D1 | USB GND | Ground for USB device |
| D2 | USB VBUS | Inputs power source for USB device |
| D3 | USB DATA+ | Communication signal |
| D4 | USB DATA- | Communication signal |
| D5 | USB SH | Shield for terminals No. 1, No. 2, No. 3, and No. 4 |
