Control Unit Connector For Inputs And Outputs (2016 2017 2018)

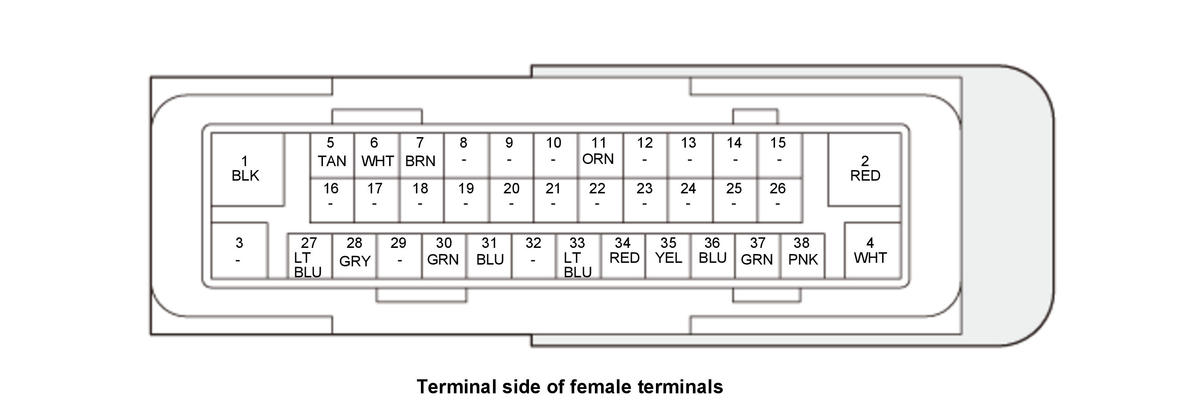

VSA Modulator-Control Unit Inputs and Outputs for 38P Connector (Connector Disconnected)
| Terminal number | Terminal sign | Description |
|---|---|---|
| 1 | PGND | Ground for the VSA modulator-control unit |
| 2 | VSA MTR(+B) | Power source for the motor relay |
| 3 | Not used | - - - |
| 4 | FSR+B | Power source for the fail-safe relay |
| 5 | BRAKE DIAG | Detects brake light relay |
| 6 | F-CAN_H {*1} F-CAN A_H {*2} | F-CAN communication circuit |
| 7 | F-CAN_L {*1} F-CAN A_L {*2} | F-CAN communication circuit |
| 8 | Not used | - - - |
| 9 | Not used | - - - |
| 10 | Not used | - - - |
| 11 | IG1 VSA {*3} IG1 VSA (DC/DC) {*4} | Power source for activating the system |
| 12 | Not used | - - - |
| 13 | Not used | - - - |
| 14 | Not used | - - - |
| 15 | Not used | - - - |
| 16 | Not used | - - - |
| 17 | Not used | - - - |
| 18 | Not used | - - - |
| 19 | Not used | - - - |
| 20 | Not used | - - - |
| 21 | Not used | - - - |
| 22 | Not used | - - - |
| 23 | Not used | - - - |
| 24 | Not used | - - - |
| 25 | Not used | - - - |
| 26 | Not used | - - - |
| 27 | FRL- | Detects left-front wheel speed sensor signal |
| 28 | FRL+ | Detects left-front wheel speed sensor signal |
| 29 | Not used | - - - |
| 30 | RRR+ | Detects right-rear wheel speed sensor signal |
| 31 | RRR- | Detects right-rear wheel speed sensor signal |
| 32 | Not used | - - - |
| 33 | K-LINE | Communication with HDS |
| 34 | RRL- | Detects left-rear wheel speed sensor signal |
| 35 | RRL+ | Detects left-rear wheel speed sensor signal |
| 36 | BRAKE LAMP | Drives the brake light relay |
| 37 | FRR+ | Detects right-front wheel speed sensor signal |
| 38 | FRR- | Detects right-front wheel speed sensor signal |
{*1} : 6-Speed A/T
{*2} : 9-Speed A/T
{*3} : Without Auto idle stop system
{*4} : With Auto idle stop system
