A/T Control System Connector For Inputs And Outputs (2020 2021: 9-speed A/T)
A/T Control System Connector for Inputs and Outputs
| Connector Index |
|---|
| TCM 58P Connector |
| SBW Shifter Control Module 20P Connector |

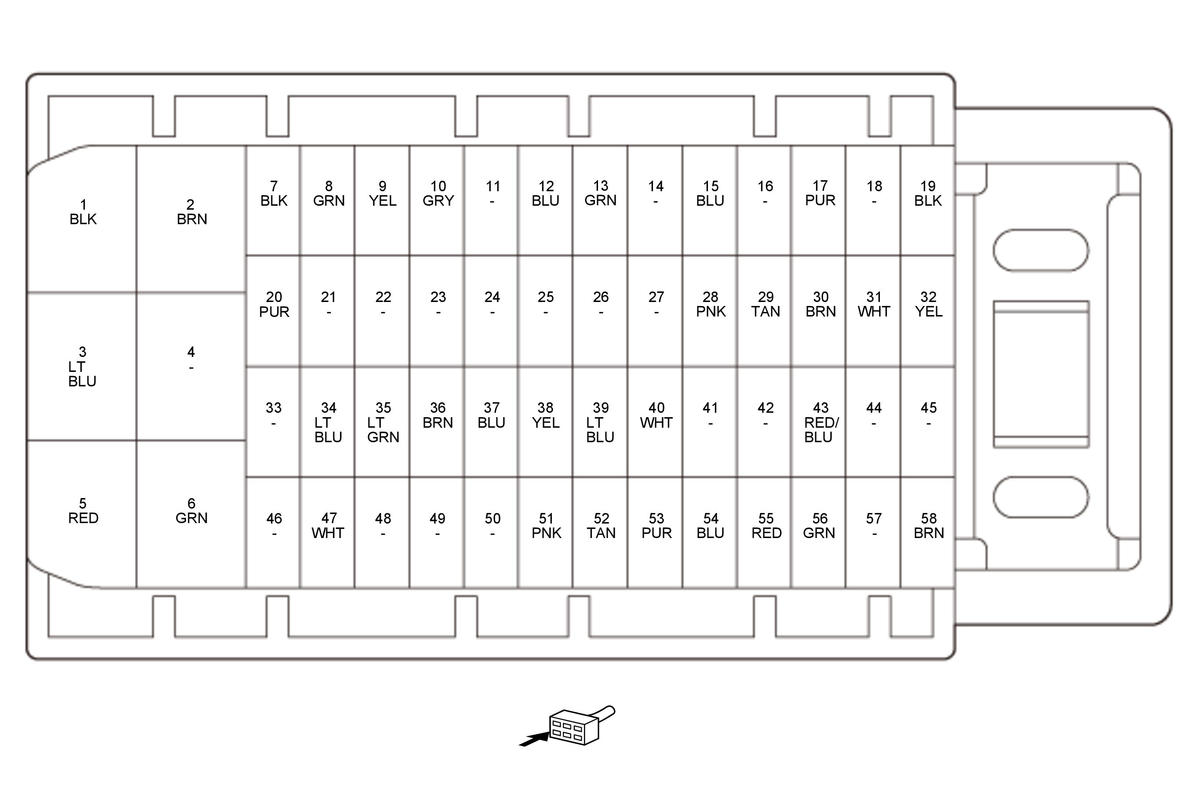

TCM 58P Connector (female terminals)
| Terminal Number | Terminal Name | Description |
|---|---|---|
| 1 | GND1 (GROUND) | Ground for TCM |
| 2 | GND2 (GROUND) | Ground for TCM |
| 3 | VBSOL (POWER SOURCE) | Power source for parking lock actuator, solenoid valves, and pressure regulators |
| 5 | +B (POWER SOURCE) | Power source for TCM |
| 6 | VBSOL2 (POWER SOURCE) | Power source for pressure regulators |
| 7 | F-CAN B_H (F-CAN COMMUNICATION B SIGNAL HIGH) | Sends and receives communication signal |
| 8 | SG1 (SENSOR GROUND) | Sensor ground |
| 9 | ESL PWR (ESL PWR SIGNAL) | ESL PWR signal *1Detects ACC signal *2 |
| 10 | VCC1 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 12 | TATFP (ATF TEMPERATURE SENSOR) | Detects ATF temperature sensor signal |
| 13 | PARKSEN1 (PARK POSITION SENSOR) | Detects park position sensor signal |
| 15 | PARKSEN2 (PARK POSITION SENSOR) | Detects park position sensor signal |
| 17 | VCC2 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 19 | PCL (TRANSMISSION FLUID PRESSURE SENSOR) | Detects transmission fluid pressure sensor signal |
| 20 | F-CAN B_L (F-CAN COMMUNICATION B SIGNAL LOW) | Sends and receives communication signal |
| 28 | SDNP (PADDLE SHIFTER - (DOWNSHIFT SWITCH)) | Detects paddle shifter - (downshift switch) signal |
| 29 | SUPP (PADDLE SHIFTER + (UPSHIFT SWITCH)) | Detects paddle shifter + (upshift switch) signal |
*1: Without electric steering lock *2: With electric steering lock
| Terminal Number | Terminal Name | Description |
|---|---|---|
| 30 | TATFM (SENSOR GROUND) | Ground for ATF temperature sensor |
| 31 | NM (DUAL SPEED SENSOR) | Detects dual speed sensor (input speed sensor) signal |
| 32 | PARKOUT (TRANSMISSION P POSITION) | Sends transmission P position signal |
| 34 | F-CAN A_H (F-CAN COMMUNICATION A SIGNAL HIGH) | Sends and receives communication signal |
| 35 | SHC (SOLENOID VALVE) | Drives solenoid valve |
| 36 | SHB (SOLENOID VALVE) | Drives solenoid valve |
| 37 | RVSOUT (TRANSMISSION R POSITION) | Sends transmission R position signal |
| 38 | SHA (SOLENOID VALVE) | Drives solenoid valve |
| 39 | LSE (PRESSURE REGULATOR) | Drives pressure regulator |
| 40 | LSC (PRESSURE REGULATOR) | Drives pressure regulator |
| 43 | NOUT (DUAL SPEED SENSOR) | Detects dual speed sensor (output speed sensor) signal |
| 47 | F-CAN A_L (F-CAN COMMUNICATION A SIGNAL LOW) | Sends and receives communication signal |
| 51 | SHD (PRESSURE REGULATOR) | Drives pressure regulator |
| 52 | PLA (PARKING LOCK ACTUATOR) | Drives parking lock actuator |
| 53 | LSD (PRESSURE REGULATOR) | Drives pressure regulator |
| 54 | LSA (PRESSURE REGULATOR) | Drives pressure regulator |
| 55 | LSB (PRESSURE REGULATOR) | Drives pressure regulator |
| 56 | IGN TRX (COMMUNICATION LINE) | Communication line |
| 58 | IG1 (IGNITION SIGNAL) | Detects ignition signal |
*1: Without electric steering lock *2: With electric steering lock

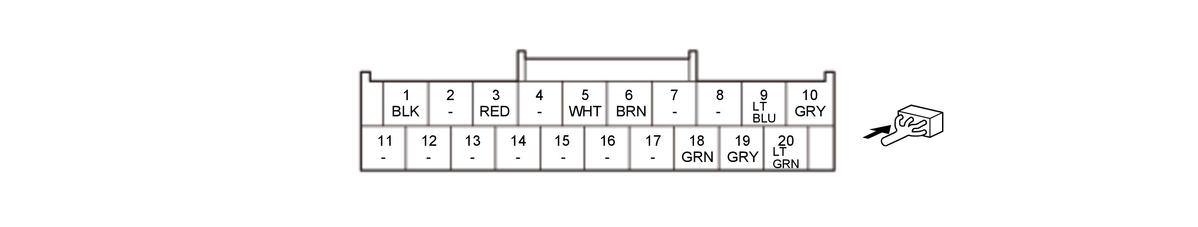

SBW Shifter Control Module 20P Connector (female terminals)
| Terminal Number | Terminal Name | Description |
|---|---|---|
| 1 | GND (GROUND) | Ground for SBW shifter control module |
| 3 | ILLUMI-(LED) (ILLUMINATION CONTROL SIGNAL) | Detects illumination control signal |
| 5 | F-CAN A_H (F-CAN COMMUNICATION A SIGNAL HIGH) | Sends and receives communication signal |
| 6 | F-CAN A_L (F-CAN COMMUNICATION A SIGNAL LOW) | Sends and receives communication signal |
| 9 | F-CAN B_H (F-CAN COMMUNICATION B SIGNAL HIGH) | Sends and receives communication signal |
| 10 | F-CAN B_L (F-CAN COMMUNICATION B SIGNAL LOW) | Sends and receives communication signal |
| 18 | IG1 METER (POWER SOURCE FOR SBW SHIFTER CONTROL MODULE) | Power source for SBW shifter control module |
| 19 | ILLUMI+ (POWER SOURCE FOR SBW SHIFTER ILLUMINATION) | Power source for SBW shifter illumination |
| 20 | +B TCU (POWER SOURCE FOR SBW SHIFTER CONTROL MODULE) | Power source for SBW shifter control module |
