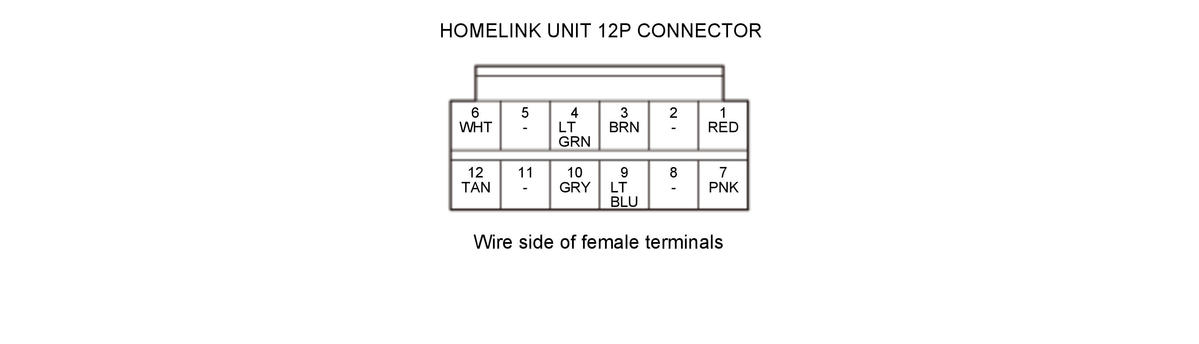

HOMELINK Unit (2016 2017 2018)
| Terminal number | Terminal name | Description | Signal |
|---|---|---|---|
| 1 | SW+B | Output for homelink switch | About battery voltage at all times |
| 2 | Not used | - - - | - - - |
| 3 | GND | Ground for homelink control unit | Less than 0.2 V at all times |
| 4 | SW3 | SW3 signal | - - - |
| 5 | Not used | - - - | - - - |
| 6 | +B BACKUP | Power source for homelink control unit | About battery voltage at all times |
| 7 | SW1 | SW1 signal | - - - |
| 8 | Not used | - - - | - - - |
| 9 | LED+ | LED+ signal | - - - |
| 10 | SW2 | SW2 signal | - - - |
| 11 | Not used | - - - | - - - |
| 12 | LED- | LED- signal | - - - |
