With TCU (Vehicle With Automatic Transaxle)

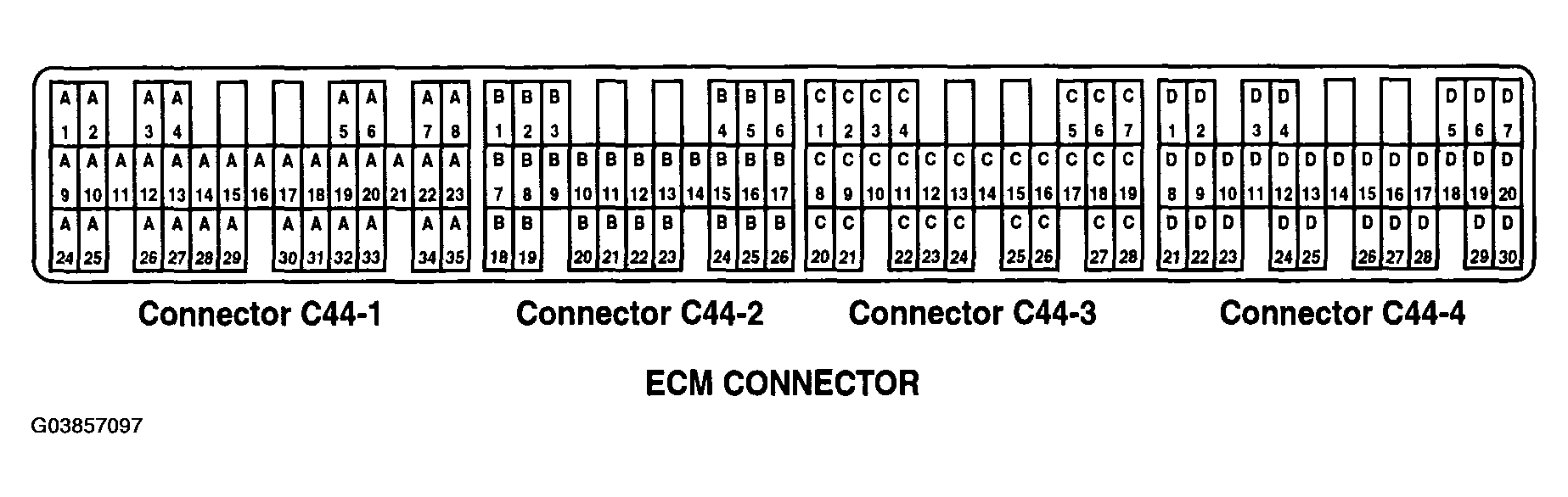

CONNECTOR [C44-1]
CONNECTOR TERMINAL REFERENCE (CONNECTOR [C44-1])
| TERMINAL | SIGNAL | CONNECTED TO | ||
|---|---|---|---|---|
| 1 | Injector 1 Control | Injector 1 | ||
| 2 | Injector 4 Control | Injector 4 | ||
| 3 | Front HO2S Heater Control (Bank 1) | Front HO2S (Bank 1) | ||
| 4 | - | - | ||
| 5 | - | - | ||
| 6 | EGR Solenoid Valve Control | EGR Solenoid Valve | ||
| 7 | - | - | ||
| 8 | Alternator "G" Terminal | Alternator | ||
| 9 | Injector 2 Control | Injector 2 | ||
| 10 | - | - | ||
| 11 | Ignition Coil 1 (1 4) Control | Ignition Coil 1 | ||
| 12 | Ignition Coil 2 (2 3) Control | Ignition Coil 2 | ||
| 13 | - | - | ||
| 14 | Idle Control Opening Coil Control | Idle Speed Control Actuator (ISA) | ||
| 15 | - | - | ||
| 16 | - | - | ||
| 17 | Cooling Fan Relay High Control | Fan Relay High | ||
| 18 | Cooling Fan Relay Low Control | Fan Relay Low | ||
| 19 | - | - | ||
| 20 | Fuel Pump Relay Control (A/C Relay Control)(1) | Fuel Pump Relay (A/C Relay)(1) | ||
| 21 | A/C Relay Control (Fuel Pump Relay Control)(1) | A/C Relay (Fuel Pump Relay)(1) | ||
| 22 | MIL Control | MIL | ||
| 23 | Spark Timing Adjustment (+) | Diagnosis Connector (20 pin) | ||
| 24 | Injector 3 Control | Injector 3 | ||
| 25 | - | - | ||
| 26 | Rear HO2S Heater Control (Bank 1) | Rear HO2S | ||
| 27 | - | - | ||
| 28 | Idle Speed Control Closing Coil Control | Idle Speed Control Actuator (ISA) | ||
| 29 | - | - | ||
| 30 | Throttle Position Signal Output | - | ||
| 31 | - | - | ||
| 32 | - | - | ||
| 33 | - | - | ||
| 34 | Purge Control Solenoid Valve Control | PCSV | ||
| 35 | Canister Control Valve (CCV) Control | CCV | ||
|
||||
CONNECTOR [C44-2]
CONNECTOR TERMINAL REFERENCE CONNECTOR [C44-2])
| TERMINAL | SIGNAL | CONNECTED TO |
|---|---|---|
| 1 | Battery Voltage | Main Relay |
| 2 | Ground | Chassis Ground |
| 3 | Ignition Failure Sensor (IFS) Signal Input | IFS |
| 4 | Engine Coolant Temperature Sensor (ECTS) Signal Input | ECTS |
| 5 | Crankshaft Position (CKP) Sensor Signal Input | CKP Sensor |
| 6 | Sensor Reference Voltage (+5V) | FTPS, MAP, AFS, TPS |
| 7 | Battery Voltage | Main Relay |
| 8 | Ground | Chassis Ground |
| 9 | Control Relay Control | Main Relay |
| 10 | AT Control Relay Control | Refer to AUTOMATIC TRANSAXLE SYSTEM . |
| 11 | Fuel Temperature Sensor (FTS) Signal Input | Fuel Temperature Sensor (FTS) |
| 12 | Power Steering Switch Input | Power Steering Switch |
| 13 | - | - |
| 14 | Alternator Terminal "FR" | Alternator |
| 15 | Mass Air Flow Sensor (MAF) Signal Input | Air Flow Sensor (AFS) |
| 16 | Camshaft Position (TDC) Sensor Signal Input | TDC Sensor |
| 17 | Sensor Ground | HO2S, FTPS, ECTS, MAP, AFS, TPS |
| 18 | Starter "ST" Signal Input | Starter |
| 19 | - | - |
| 20 | Fuel Level Sensor (FLS) Signal Input | Fuel Level Sensor (FLS) |
| 21 | - | - |
| 22 | A/C Pressure Switch Signal Input 1 | A/C Pressure Switch |
| 23 | - | - |
| 24 | Intake Air Temperature Sensor (ATS) Signal Input | ATS |
| TERMINAL | SIGNAL | CONNECTED TO |
| 25 | - | - |
| 26 | Battery Back Up | Main Relay |
CONNECTOR [C44-3]
CONNECTOR TERMINAL REFERENCE (CONNECTOR [C44-3])
| TERMINAL | SIGNAL | CONNECTED TO |
|---|---|---|
| 1 | Front HO2S Signal Input | Front HO2S |
| 2 | - | - |
| 3 | Rear HO2S Signal Input | Rear HO2S |
| 4 | - | - |
| 5 | Auto Cruise Control Switch | Auto Cruise Unit |
| 6 | Ground | Chassis Ground |
| 7 | AT Control Relay Control | Refer to TRANSMISSION . |
| 8 | Throttle Position Sensor (TPS) Signal Input | TPS |
| 9 | - | |
| 10 | Vehicle Speed Sensor (VSS) Signal Input | VSS |
| 11 | - | - |
| 12 | - | - |
| 13 | A/C Pressure Switch Signal Input 2 | A/C Pressure Switch |
| 14 | - | - |
| 15 | Diagnosis K-Line | Diagnosis Connector (20 pin, 16 pin) |
| 16 | - | - |
| 17 | - | - |
| 18 | Power Ground | Chassis Ground |
| 19 | AT Solenoid Power | Refer to TRANSMISSION . |
| 20 | Knock Sensor Signal Input | Knock Sensor |
| 21 | Manifold Absolute Pressure (MAP) Sensor Signal Input | MAP Sensor |
| 22 | Fuel Tank Pressure Sensor (FTPS) Signal Input | FTPS |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | Power Ground | Chassis Ground |
| 28 | Ignition Switch | Ignition Switch |
|
NOTE:
Refer to TRANSMISSION
.
|
||
