TCM Pin Description: Notes

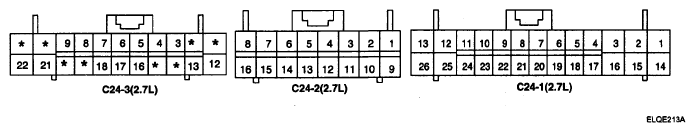

TCM PIN DESCRIPTION CHART
| Terminal Number | Wire Color | Description | |
|---|---|---|---|
| C24-1 | 1 | G | SOLENOID VALVE (UD) |
| 2 | P | POWER 1 (SOLENOID VALVE) | |
| 3 | P | POWER 2(SOLENOID VALVE) | |
| 4 | - | - | |
| 5 | - | - | |
| 6 | - | - | |
| 7 | - | - | |
| 8 | - | AUTO CRUISE | |
| 9 | - | - | |
| 10 | - | - | |
| 11 | 0 | POWER (IG.I) | |
| 12 | B | EARTH FOR POWER | |
| 13 | B | EARTH FOR POWER | |
| 14 | Br | SOLENOID VALVE (OD) | |
| 15 | R/W | SOLENOID VALVE (DCC) | |
| 16 | W | SOLENOID VALVE (2ND) | |
| 17 | - | - | |
| 18 | - | - | |
| 19 | P | POWER FOR FLASH ROM | |
| 20 | - | - | |
| 21 | G/O | SHIFT POSITION SIGNAL | |
| 22 | - | - | |
| 23 | - | - | |
| 24 | O | POWER (IG.1) | |
| 25 | B | EARTH FOR POWER | |
| 26 | B | EARTH FOR POWER | |
| C24-2 | 1 | W | SENSOR-INPUT SPEED |
| 2 | W | SENSOR-OUTPUT SPEED | |
| 3 | - | - | |
| 4 | - | - | |
| 5 | - | - | |
| 6 | - | - | |
| 7 | - | - | |
| 8 | R/O | POWER FOR S-RAM | |
| 9 | - | - | |
| 10 | - | - | |
| 11 | - | - | |
| 12 | - | - | |
| 13 | Br | EARTH FOR SENSOR | |
| 14 | Gr | OIL TEMPERATURE SENSOR | |
| 15 | - | - | |
| 16 | - | - | |
| C24-3 | 1 | - | - |
| 2 | - | - | |
| 3 | O | CAN-'HIGH' | |
| 4 | G | CAN-'LOW' | |
| 5 | L | INHIBITOR SW.(P) | |
| 6 | P | INHIBITOR SW.(N) | |
| 7 | Y | SPT SELECT SW. | |
| 8 | W/B | SPT DOWN SW. | |
| 9 | W/B | STOP LAMP SW. | |
| 10 | - | - | |
| 11 | - | - | |
| 12 | P | SOLENOID VALVE (LR/DIR) | |
| 13 | G/B | K-LINE | |
| 14 | - | - | |
| 15 | - | - | |
| 16 | Br | INHIBITOR SW.(R) | |
| 17 | Y | INHIBITOR SW.(D) | |
| 18 | R/B | SPT UP SW. | |
| 19 | - | - | |
| 20 | - | - | |
| 21 | P | A/T CONTROL RELAY | |
| 22 | B | EARTH FOR SIGNAL | |
PIN DESCRIPTION CHART
| Terminal NO. | Wire Color | PIN Description | |
|---|---|---|---|
| C130-2 | 1 | - | - |
| 2 | - | - | |
| 3 | - | - | |
| 4 | - | - | |
| 5 | W/B | Sports down switch | |
| 6 | P | Inhibiter switch (N) | |
| 7 | - | - | |
| 8 | - | - | |
| 9 | - | - | |
| 10 | - | - | |
| 11 | W | Auto cruise | |
| 12 | - | - | |
| 13 | R/B | Sports up switch | |
| 14 | Br | Inhibiter switch (R) | |
| 15 | - | - | |
| 16 | - | - | |
| 17 | - | - | |
| 18 | Br | Sensor ground | |
| 19 | W/B | Stop switch | |
| 20 | W | Output speed sensor | |
| 21 | Y | Sports select switch | |
| 22 | L | Inhibiter switch (P) | |
| 23 | - | - | |
| 24 | G/O | Shift signal (PWM) | |
| 25 | - | - | |
| 26 | Gr | Oil temperature sensor | |
| 27 | - | - | |
| 28 | W | Input speed sensor | |
| 29 | Y | Inhibiter switch (D) | |
| 30 | - | - | |
| 31 | - | - | |
| 32 | P | A/T relay | |
| 33 | B | Solenoid valve (OD) | |
| 34 | - | - | |
| 35 | R/B | Solenoid valve (DCC) | |
| 36 | P | Power source (SOL) | |
| 37 | B | Ground1 | |
| 38 | L | Solenoid valve (LR) | |
| 39 | W | Solenoid valve (2ND) | |
| 40 | G | Solenoid valve (UD) | |
