Hyundai
>>
2016
>>
Veloster Base, Standard Trans
>>
Repair and Diagnosis
>>
Engine Performance
>>
Engine Control Systems
>>
Engine Control System - 1.6L GDI
>>
Crankshaft Position Sensor (CKPS)
>>
Schematic Diagrams
>>
Circuit Diagram
>>
[ISG]
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
Circuit Diagram: [ISG]

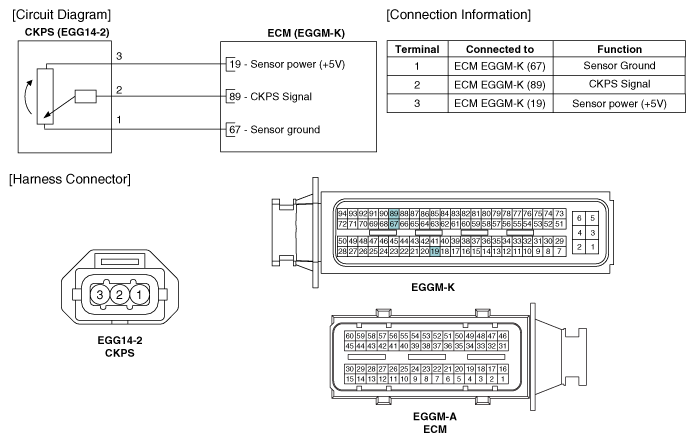

Fig 1: CKPS Circuit Diagram (ISG) With Connector End Views
Courtesy of HYUNDAI MOTOR AMERICA
