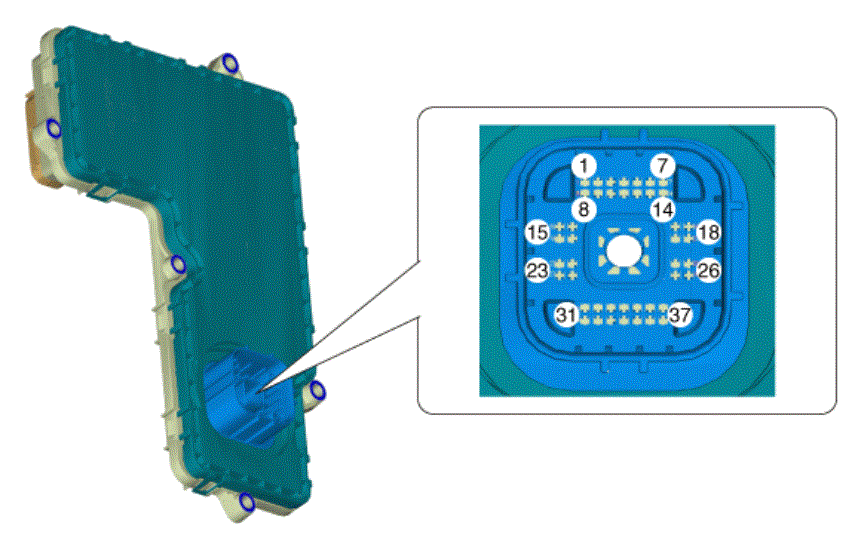

| 1 |
Input speed sensor 2 signal |
| 2 |
Input speed sensor 2 power_9 V |
| 3 |
Gear position sensor power_5 V (Gear position 1, 3, 5) |
| 4 |
Gear position sensor ground (Gear position 1, 3, 5) |
| 5 |
Gear position 5 (N & 5) |
| 6 |
Gear position 2 (2 & R) |
| 7 |
Gear position sensor power_5 V (Gear position 2, 4) |
| 8 |
- |
| 9 |
Input speed sensor 1 signal |
| 10 |
Input speed sensor 1 power_9 V |
| 11 |
Gear position 1 (1 & 6) |
| 12 |
Gear position 3 (7 & 3) |
| 13 |
Gear position 4 (8 & 4) |
| 14 |
Gear position ground (Gear position 2, 4) |
| 15 |
Pressure sensor power_5 V |
| 16 |
Pressure sensor signal (line) |
| 17 |
Low side driver_gear shift cylinder 1 (1 & 6) |
| 18 |
Low side driver_gear shift cylinder 3 (7 & 3) |
| 19 |
Pressure sensor ground |
| 20 |
Pressure sensor signal (Clutch actuator 2) |
| 21 |
High side driver_gear shift cylinder 1 (1 & 6) |
| 22 |
High side driver_gear shift cylinder 3 (7 & 3) |
| 23 |
Oil temperature sensor (-) |
| 24 |
Pressure sensor signal (Clutch actuator 1) |
| 25 |
Low side driver_gear shift cylinder 5 (N & 5) |
| 26 |
Low side driver_clutch actuator 1 |
| 27 |
Oil temperature sensor (+) for cooling |
| 28 |
Oil temperature sensor (+) for control |
| 29 |
High side driver_gear shift cylinder 5 (N & 5) |
| 30 |
High pressure oil pump_ sensor PWM signal for control |
| 31 |
High pressure oil pump_ sensor signal B for control |
| 32 |
High pressure oil pump PWM_Incre. B for control |
| 33 |
High pressure oil pump sensor ground for control |
| 34 |
Low side driver_gear shift cylinder 2 (2 & R) |
| 35 |
Low side driver_gear shift cylinder 4 (8 & 4) |
| 36 |
Low side driver_line |
| 37 |
Low side driver_clutch actuator 2 |
| 38 |
High pressure oil pump_sensor index signal for control |
| 39 |
High pressure oil pump_sensor signal A for control |
| 40 |
High pressure oil pump_sensor power_5V for control |
| 41 |
High side driver_gear shift cylinder 2 (2 & R) |
| 42 |
High side driver_gear shift cylinder 4 (8 & 4) |
| 43 |
High side driver_line |
| 44 |
High side driver_clutch actuator 2 |
