Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

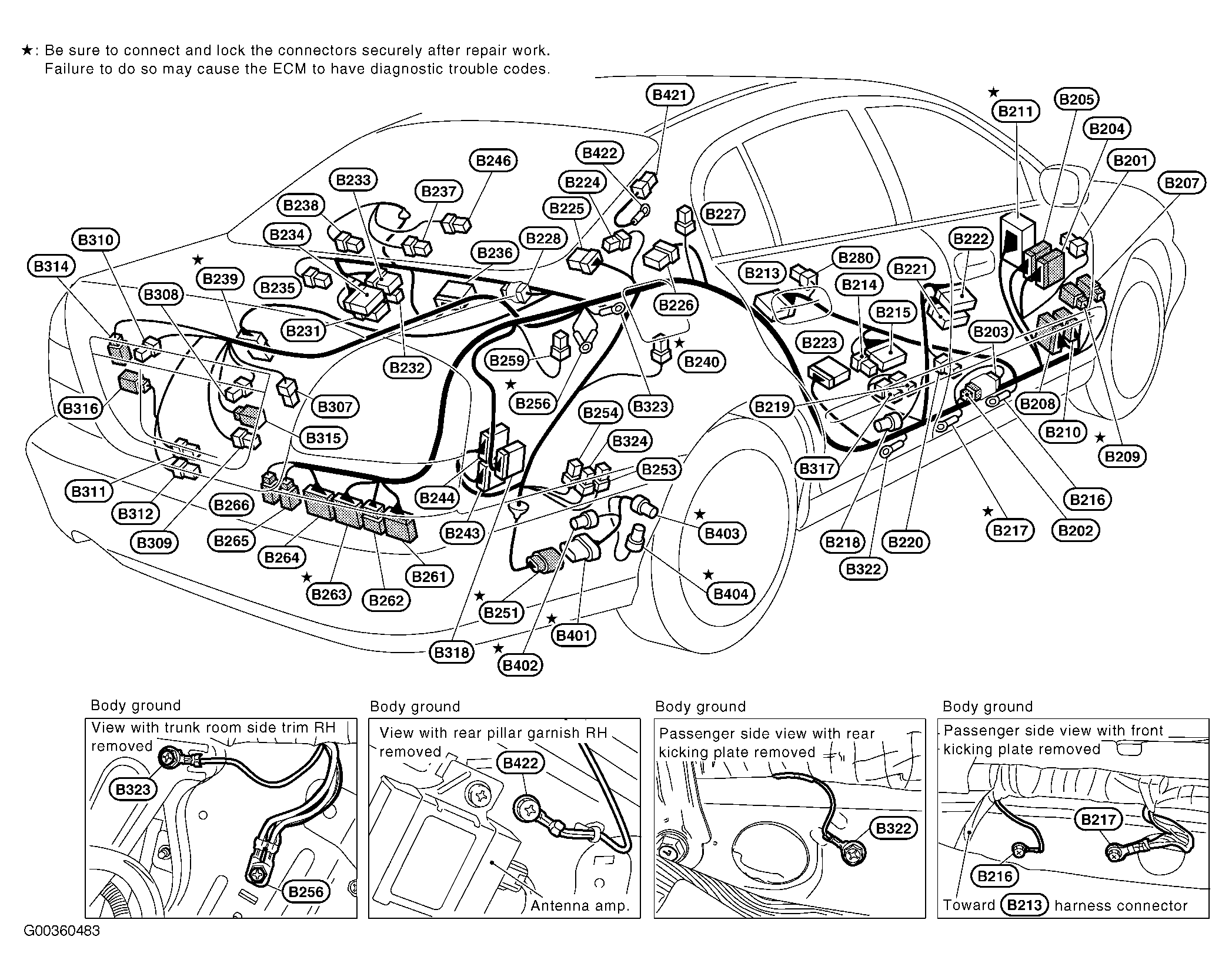

| Condenser (B228) | At base of right "C" pillar. See Figure . |

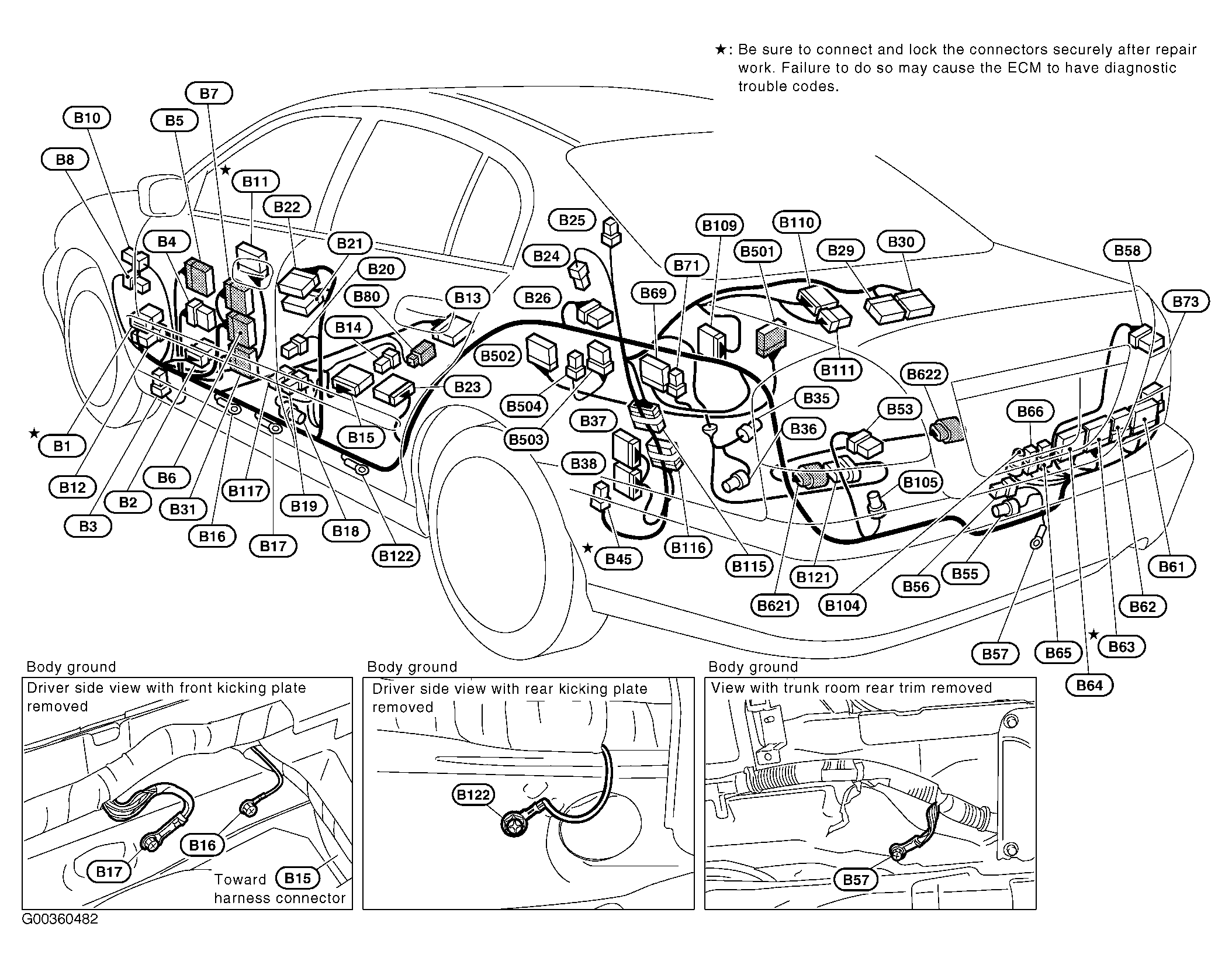

| Dropping Resistor (B45) | At left rear of luggage compartment. See Figure . |

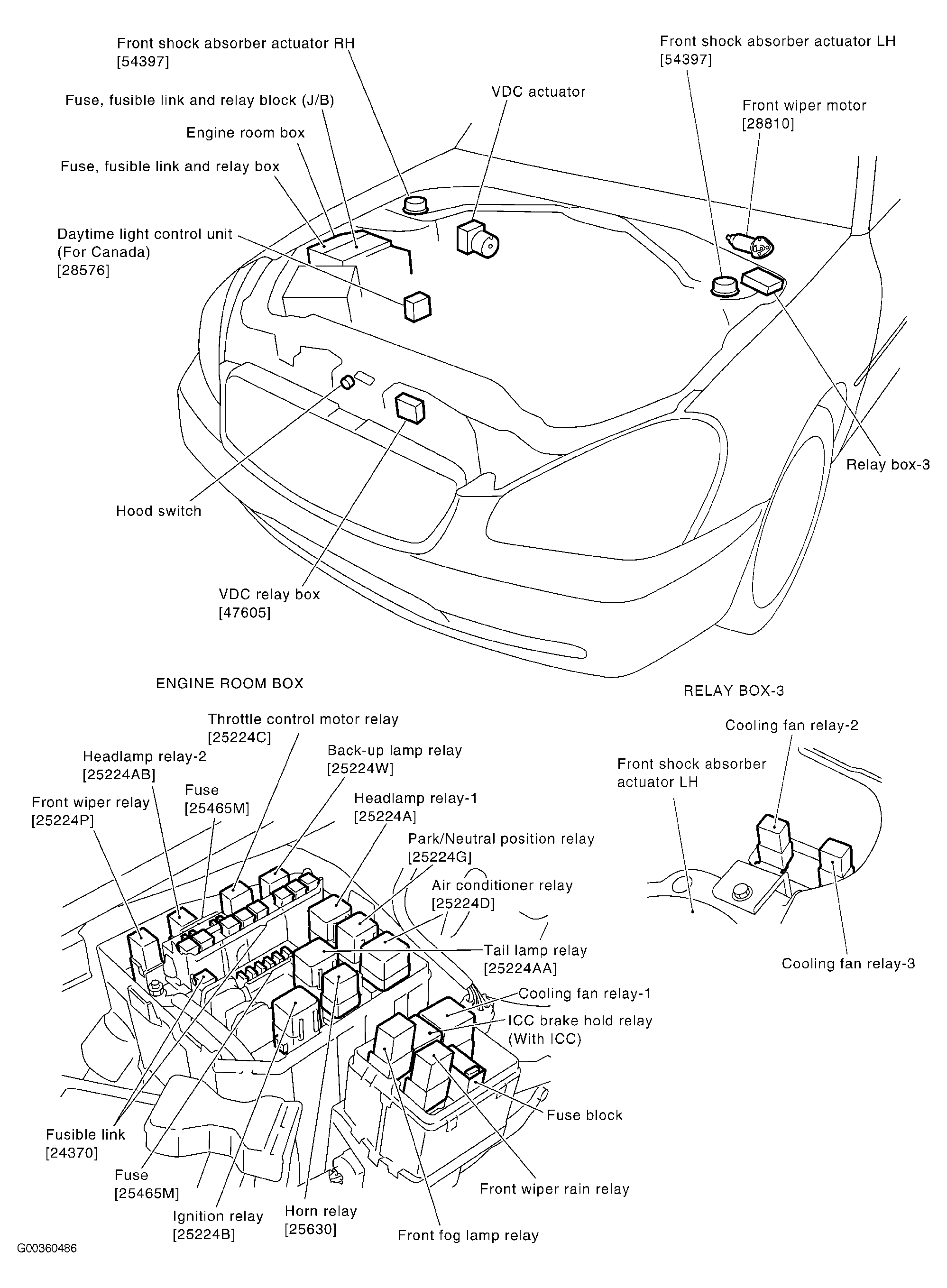

| Engine Room Box | At right front of engine compartment. See Figure . |
| Fuse Block | At right side of engine compartment. See Figure . |

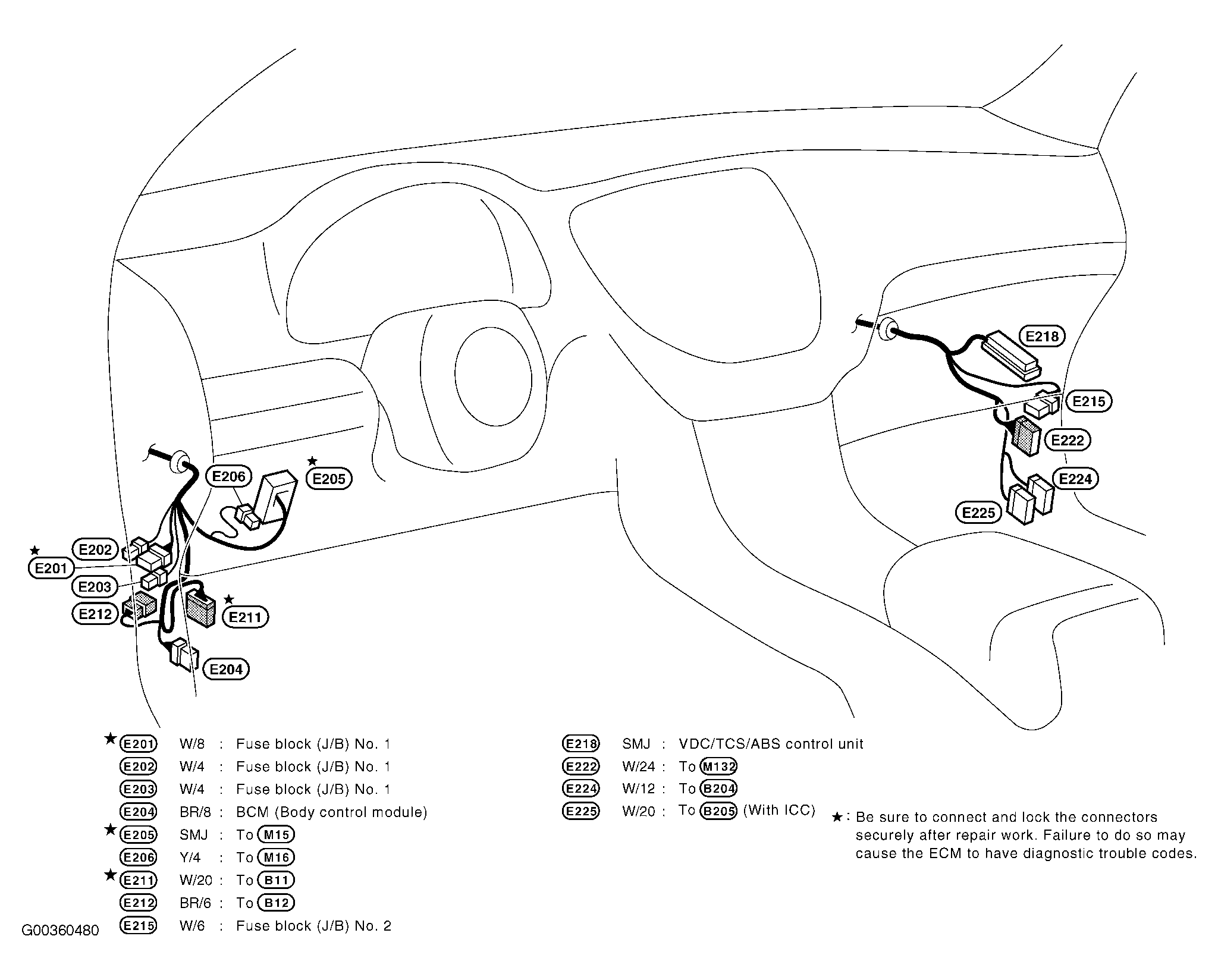

| Fuse Block (J/B) No. 1 | Behind left end of dash. See Figure . |

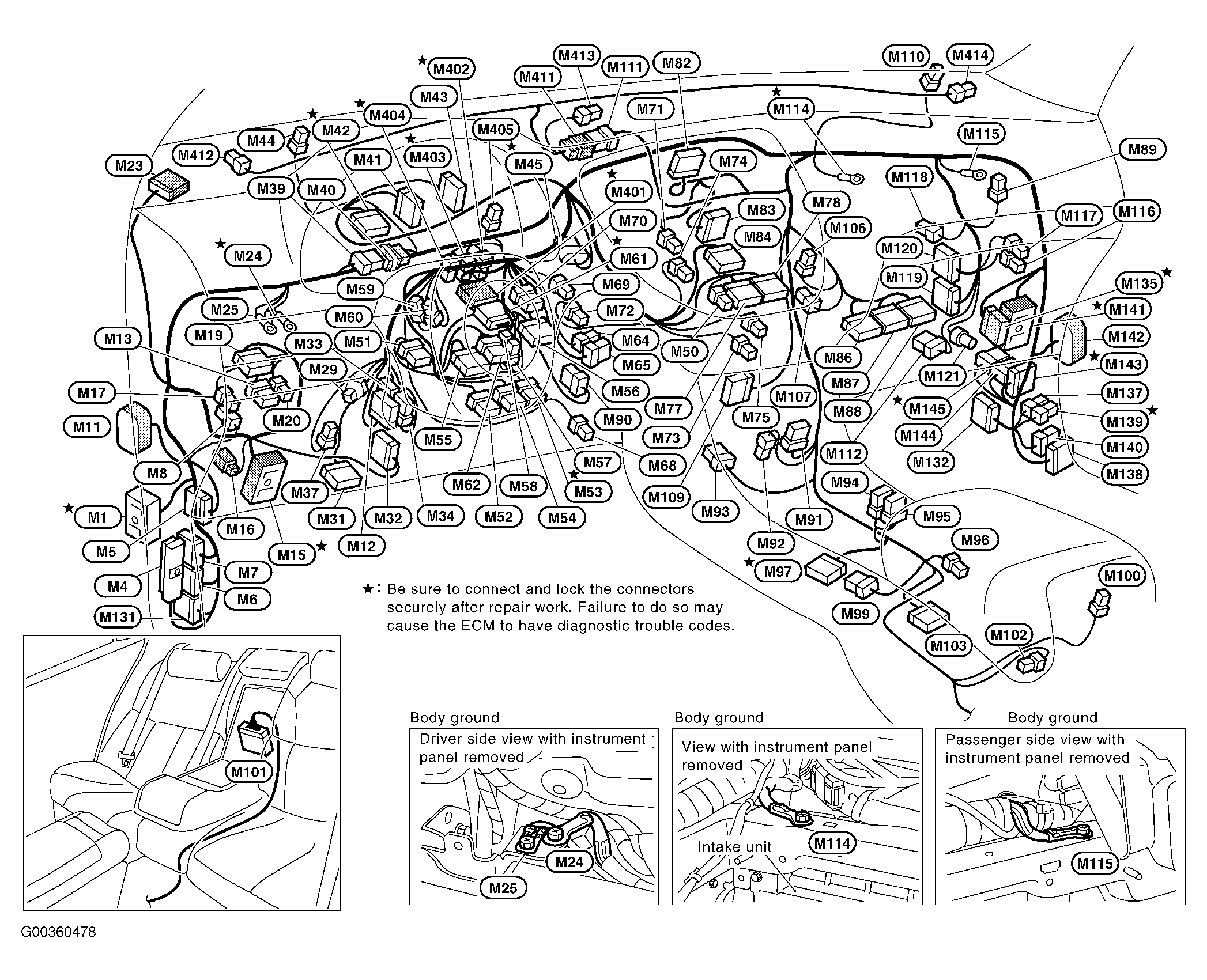

| Fuse Block (J/B) No. 2 (M143) | Behind right kick panel. See Figure . |
| Fuse, Fusible Link & Relay Block (J/B) | In engine room box. See Figure . |
| Fuse, Fusible Link & Relay Box | In engine room box. See Figure . |
| Relay Box-3 | Left rear of luggage compartment. See Figure . |
