Electronic Brake Control Module

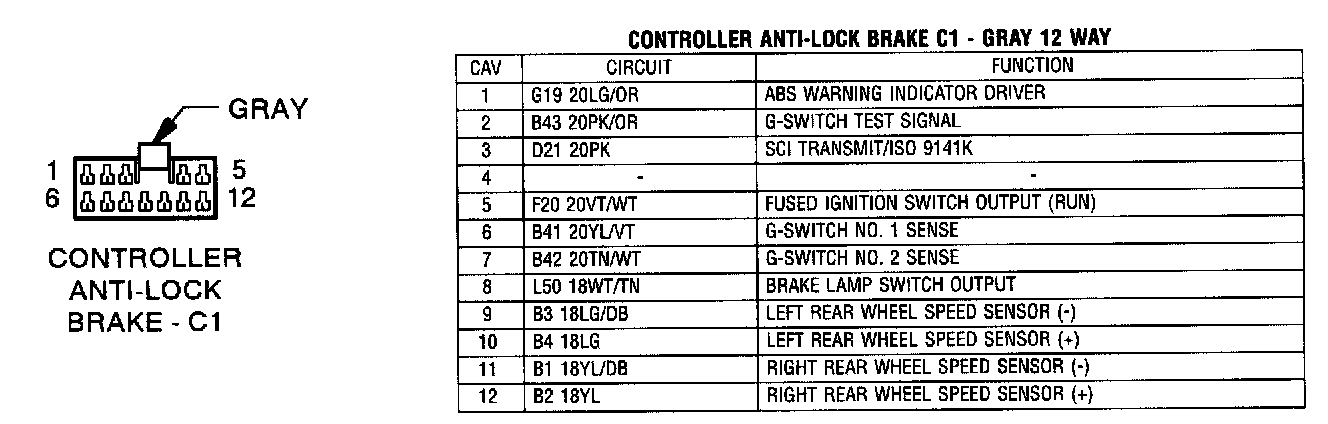

Controller Anti-lock Brake C1 Gray 12 Way:





Controller Anti-Lock Brake C1 Gray 12 Way

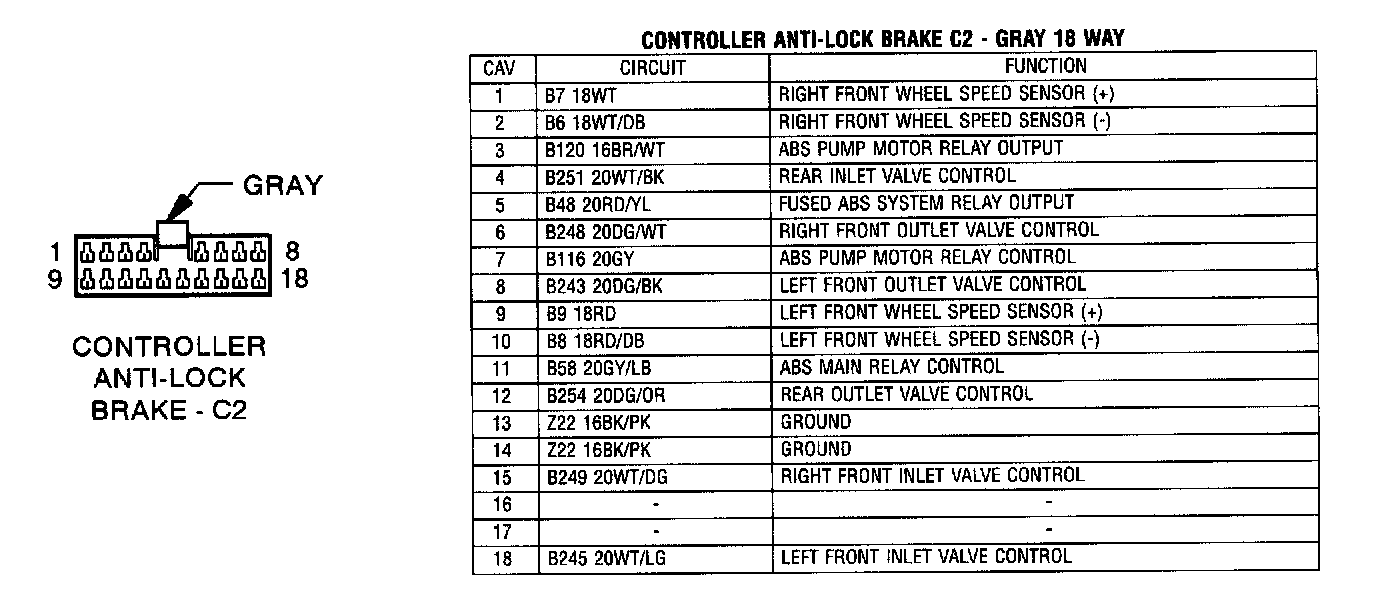

Controller Anti-lock Brake C2 Gray 18 Way:





Controller Anti-Lock Brake C2 Gray 18 Way
