A/C Heater Control (Automatic Temperature Control) Connector End View (C2)

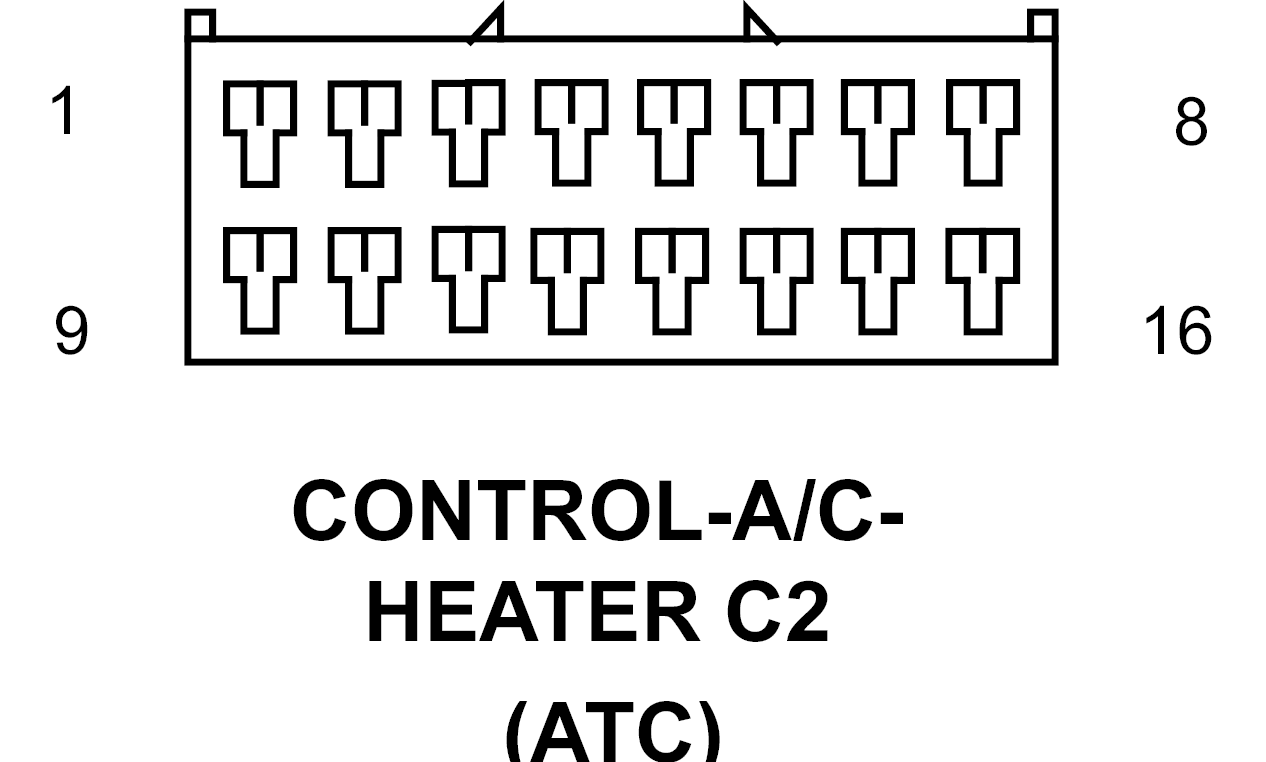

CONTROL-A/C-HEATER C2 - 16-WAY(ATC)
| CAV | CIRCUIT | FUNCTION |
| 1 | C266 20DB/WT | FRONT MODE DOOR DRIVER |
| 2 | C66 20DB/LB | FRONT MODE DOOR COMMON DRIVER |
| 3 | C268 20DB/OR | RECIRCULATION DOOR DRIVER |
| 4 | C68 20DG/WT | RECIRCULATION DOOR COMMON DRIVER |
| 5 | C255 20LG/YL | LEFT BLEND DOOR DRIVER |
| 6 | C55 20LB/YL | LEFT BLEND DOOR COMMON DRIVER |
| 7 | C61 20LB/GY | RIGHT BLEND DOOR DRIVER |
| 8 | C161 20LB/BR | RIGHT BLEND DOOR COMMON DRIVER |
| 9 | C139 20WT/BR | SECOND ROW MODE DOOR DRIVER |
| 10 | C939 20BR/PK | SECOND ROW MODE DOOR COMMON DRIVER |
| 11 | C21 20WT/BK | EVAPORATOR TEMPERATURE SENSOR SIGNAL |
| 12 | C121 20RD/BK | SENSOR GROUND |
| 13 | C56 20VT | FRONT BLOWER CONTROL |
| 14 | - | |
| 15 | - | |
| 16 | - | |
