Driver Seat Switch (Except Memory) Connector End View

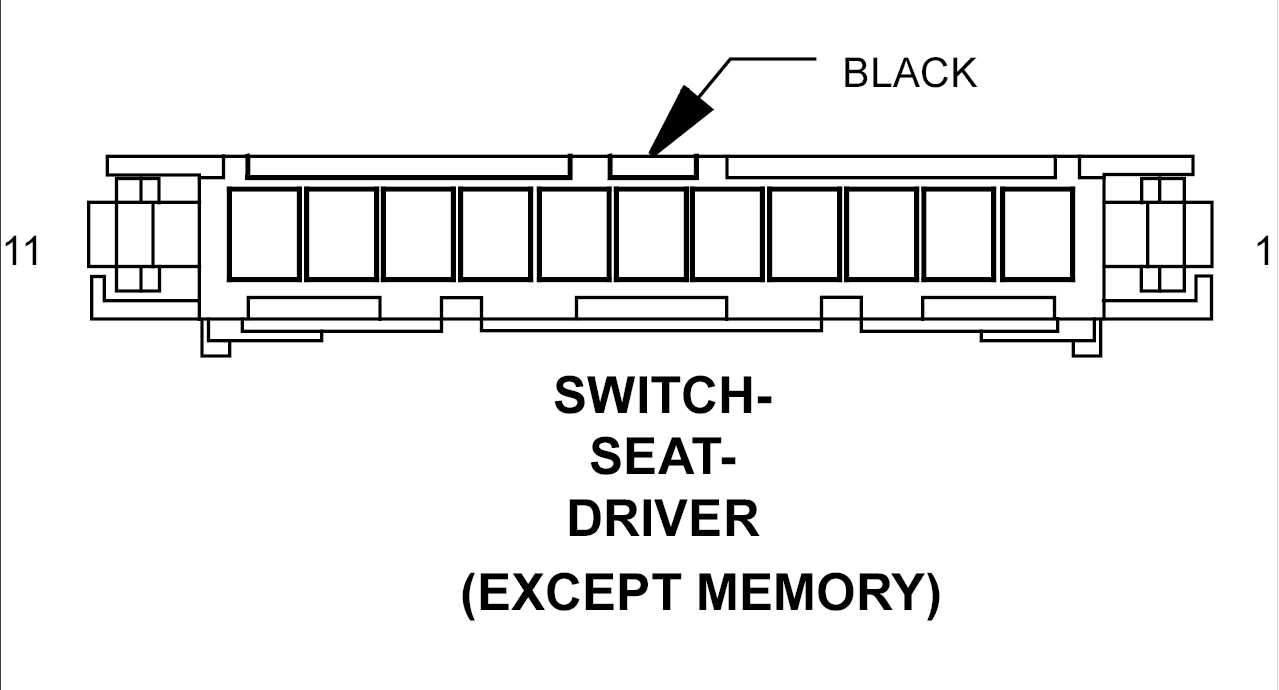

SWITCH-SEAT-DRIVER - BLACK 11-WAY(EXCEPT MEMORY)

GXK780430Courtesy of CHRYSLER CORP.
CAV  CIRCUIT  FUNCTION
1 P41 16LG/GY DRIVER SEAT RECLINER DOWN DRIVER
2 - -
3 P43 16LG/VT DRIVER SEAT RECLINER UP DRIVER
4 P17 16LG/DG DRIVER SEAT HORIZONTAL REARWARD DRIVER
5 P21 16LG/TN DRIVER SEAT FRONT DOWN DRIVER
6 A33 16RD/YL FUSED B(+)
7 Z911 14BK GROUND (EXCEPT HEATED SEATS)
7 Z911 16BK GROUND (HEATED SEATS)
8 P15 16LG/WT DRIVER SEAT HORIZONTAL FORWARD DRIVER
9 P19 16LG/LB DRIVER SEAT FRONT UP DRIVER
10 P13 16LG/OR DRIVER SEAT REAR RISER DOWN DRIVER
11 P11 16LG/YL DRIVER SEAT REAR RISER UP DRIVER
