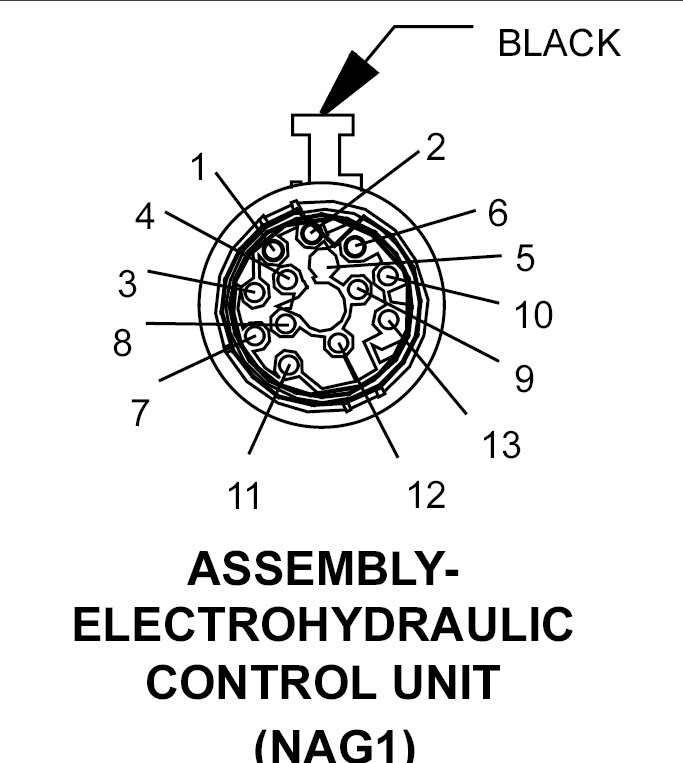

Electrohydraulic Control Unit Assembly (NAG1) Connector End View
ASSEMBLY-ELECTROHYDRAULIC CONTROL UNIT - BLACK 13-WAY(NAG1)
| CAV | CIRCUIT | FUNCTION |
| 1 | T71 20YL/OR | INPUT SPEED SENSOR 2 (N3) SIGNAL |
| 2 | T76 20YL/TN | MODULATION PRESSURE SOLENOID CONTROL |
| 3 | T70 20YL | INPUT SPEED SENSOR 1 (N2) SIGNAL |
| 4 | T54 20DG/WT | TRANSMISSION TEMPERATURE SENSOR-P/N SWITCH SIGNAL |
| 5 | - | - |
| 6 | T78 18YL | SOLENOID SUPPLY VOLTAGE |
| 7 | T72 20YL/DB | SENSOR SUPPLY VOLTAGE |
| 8 | T74 18YL/LG | 2-3 SOLENOID CONTROL |
| 9 | T73 18YL/GY | 3-4 SOLENOID CONTROL |
| 10 | T77 20YL/BR | SHIFT PRESSURE SOLENOID CONTROL |
| 11 | T75 18YL/LB | TCC SOLENOID CONTROL |
| 12 | T13 20DG/VT | SENSOR GROUND |
| 13 | T60 18DG/BK | 1-2/4-5 SOLENOID CONTROL |
