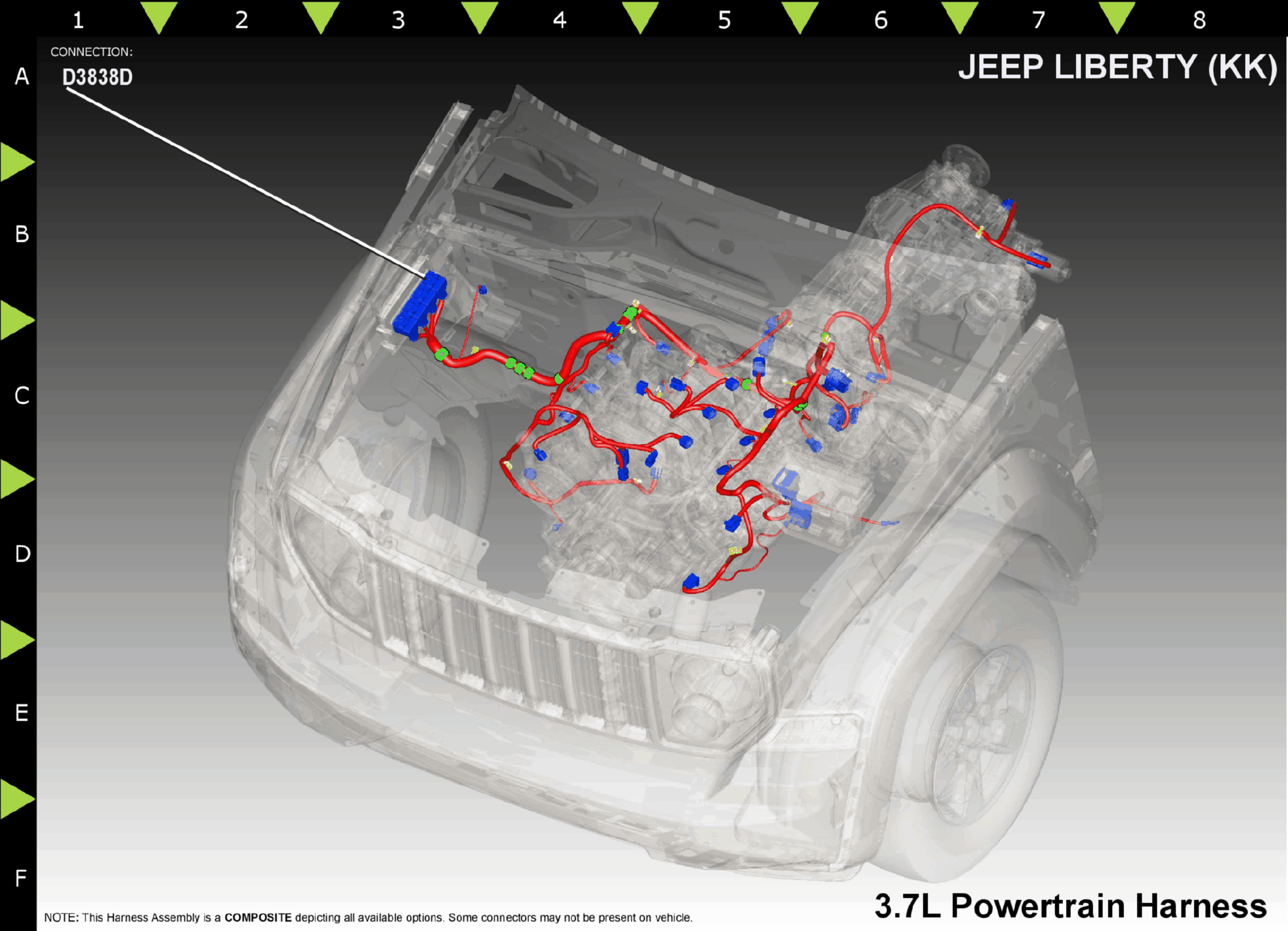

Module-Powertrain Control C4 (D3838D)
Harness-Family: Powertrain
Color: GREEN
Gender: FEMALE
Part Number: 2-1326729-4
Part Description: NGC HEADER CONNECTOR - INDEX D
Connector No: D3838D
Option: Standard
Repair Kit Part Number: 05083225AA
Cavity Count: 38
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| D15 | T1 | DG/LB | 20 | TRS T1 SIGNAL | N/A | ||
| D11 | T118 | DG | 20 | LP VFS CONTROL | N/A | ||
| D34 | T13 | DG/VT | 20 | SPEED SENSOR GROUND | N/A | ||
| D32 | T14 | DG/BR | 20 | OUTPUT SPEED SIGNAL | N/A | ||
| D18 | T15 | YL/BR | 20 | TRANSMISSION CONTROL | N/A | ||
| D28 | T16 | YL/OR | 16 | TRANSMISSION CONTROL OUTPUT | N/A | ||
| D38 | T16 | YL/OR | 16 | TRANSMISSION CONTROL OUTPUT | N/A | ||
| D6 | T19 | YL/DB | 18 | 2-4 CONTROL | N/A | ||
| D10 | T20 | DG/WT | 20 | L/R CONTROL | N/A | ||
| D16 | T3 | DG/DB | 20 | TRS T3 SIGNAL | N/A | ||
| D31 | T38 | YL/BR | 20 | LINE PRESSURE SIGNAL | N/A | ||
| D37 | T42 | DG/YL | 18 | TRS T42 SIGNAL | N/A | ||
| D30 | T47 | YL/DG | 20 | 2-4 PRESSURE SIGNAL | N/A | ||
| D29 | T50 | YL/TN | 20 | L/R PRESSURE SIGNAL | N/A | ||
| D33 | T52 | DG/OR | 20 | INPUT SPEED SIGNAL | N/A | ||
| D35 | T54 | DG/OR | 20 | TRANSMISSION TEMPERATURE SIGNAL | N/A | ||
| D2 | T59 | YL/LB | 20 | UD CONTROL | N/A | ||
| D1 | T60 | YL/GY | 20 | OD CONTROL | N/A | ||
| D22 | T9 | DG/TN | 20 | OD PRESSURE SIGNAL | N/A | ||
| D13 | Z933 | BK | 16 | GROUND | N/A | ||
| D14 | Z933 | BK | 16 | GROUND | N/A | ||
|
|||||||
