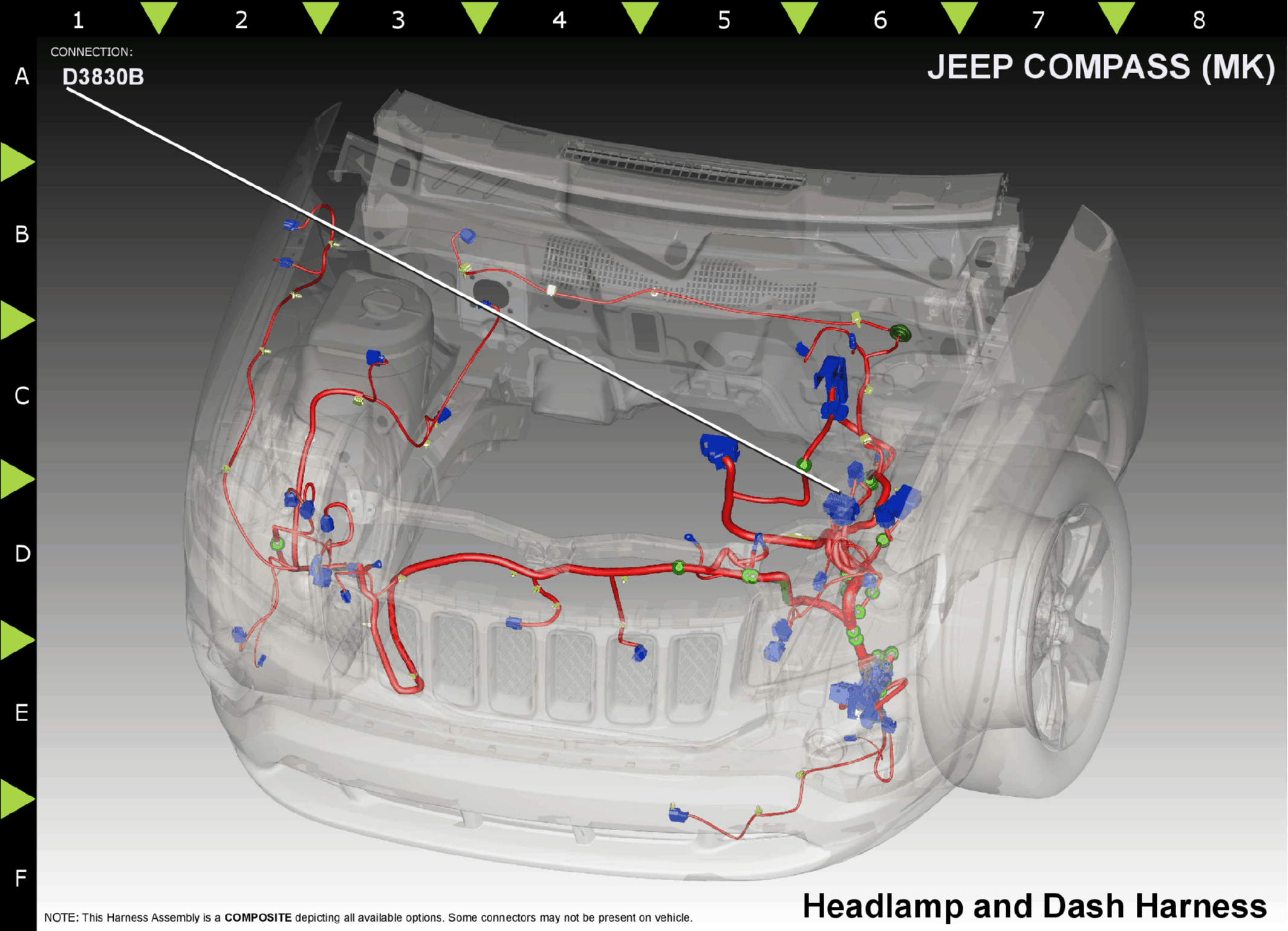

Module-Totally Integrated Power C2 (D3830B)
Harness-Family: Engine_Compartment
Color: LIGHT GRAY
Gender: FEMALE
Part Number: 7283-9065-40
Part Description: KAIZEN SUB ASSEMBLY (KEYWAY B)
Connector No: D3830B
Option: Standard
Repair Kit Part Number: 68030120AA
Cavity Count: 14
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | F901 | PK/RD | 20 | IGNITION UNLOCK-RUN-START OUTPUT | DIESEL | ||
| 2 | T752 | DG/OR | 20 | STARTER RELAY CONTROL | DIESEL | ||
| 4 | K31 | BR | 20 | FUEL PUMP CONTROL | GAS | ||
| 5 | W7 | BR/DB | 20 | WIPER PARK SWITCH SENSE | DIESEL | ||
| 6 | Z932 | BK/LB | 20 | GROUND | DIESEL | ||
| 10 | F901 | PK/RD | 20 | IGNITION UNLOCK-RUN-START OUTPUT | DIESEL | ||
| 11 | G70 | VT/LB | 20 | HOOD AJAR SWITCH SENSE | DIESEL | ||
|
|||||||
