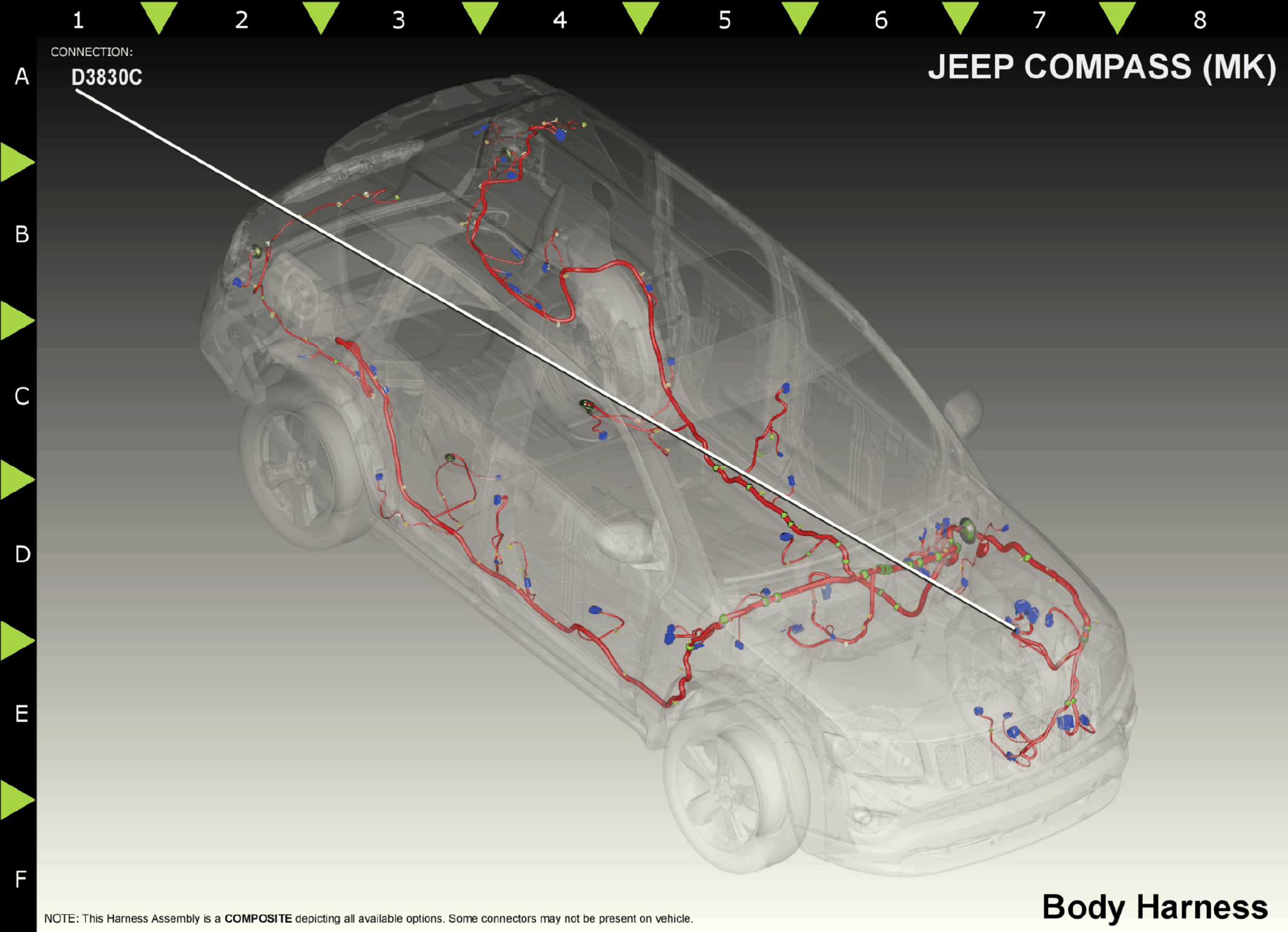

Module-Totally Integrated Power C3 (D3830C)
Harness-Family: Body
Color: BROWN
Gender: FEMALE
Part Number: 7283-9078-80
Part Description: KAIZEN CONNECTOR SUB ASSEMBLY -KEY C
Connector No: D3830C
Option: Standard
Repair Kit Part Number: 68030121AA
Cavity Count: 16
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | D65 | WT/BK | 22 | CAN C (+) | DIESEL | ||
| 2 | D72 | WT/TN | 20 | DIAGNOSTIC CAN C (+) | DIESEL | ||
| 3 | D55 | WT/OR | 20 | CAN B (+) | DIESEL | ||
| 4 | L63 | DG/RD | 20 | LEFT REAR TURN LAMP DRIVER | DIESEL | ||
| 6 | L62 | WT/YL | 20 | RIGHT REAR TURN LAMP DRIVER | DIESEL | ||
| 7 | L53 | DG/WT | 20 | BRAKE LAMP CONTROL OUTPUT 1 | DIESEL | ||
| 8 | L217 | WT/VT | 20 | PARK LAMP FEED | DIESEL | ||
| 9 | D64 | WT/LB | 22 | CAN C (-) | DIESEL | ||
| 10 | D71 | WT/DB | 20 | DIAGNOSTIC CAN C (-) | DIESEL | ||
| 11 | D54 | WT/PK | 20 | CAN B (-) | DIESEL | ||
| 13 | L55 | WT/OR | 20 | STOP LAMP CONTROL OUTPUT | DIESEL | ||
|
|||||||
