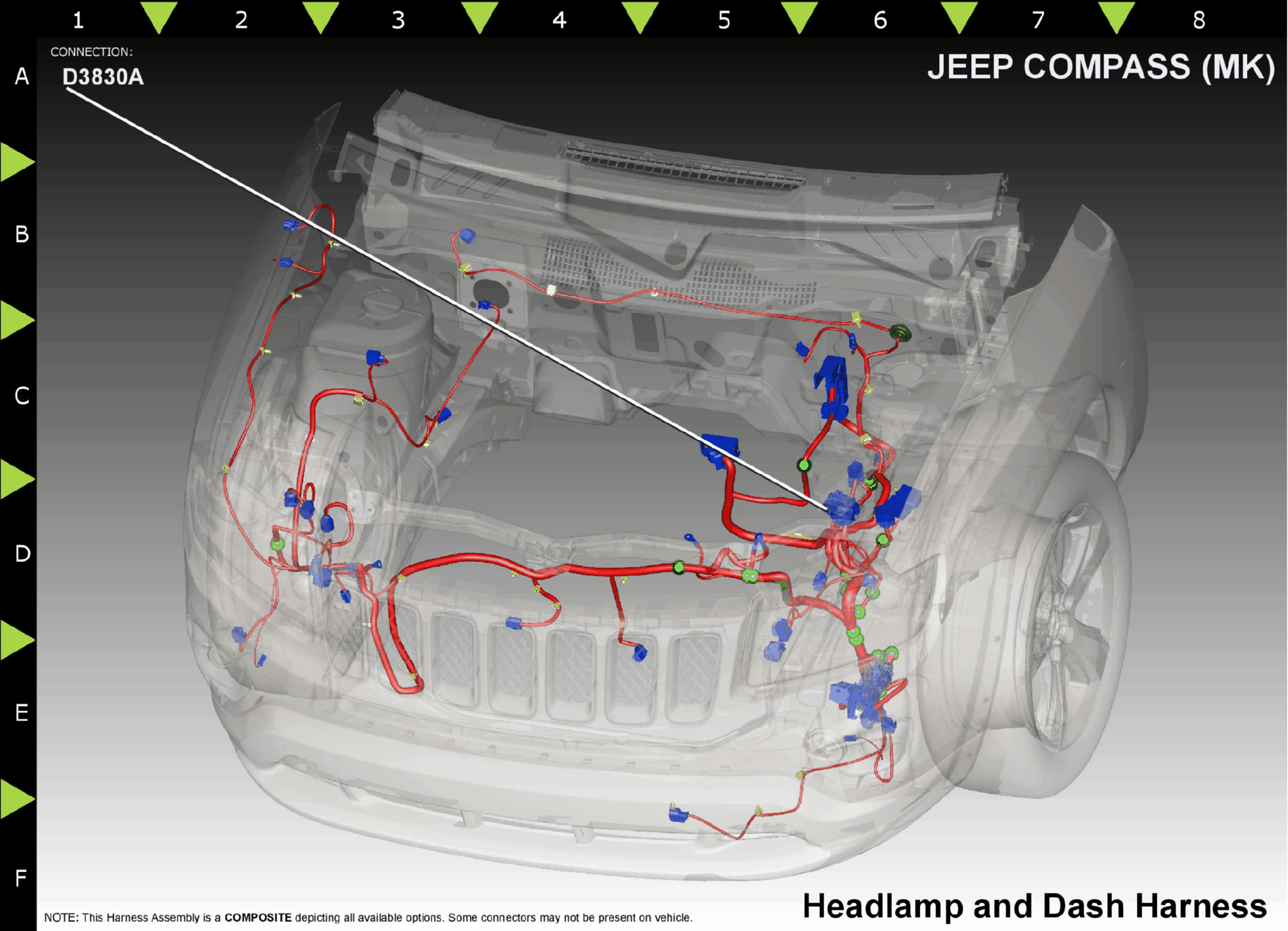

Module-Totally Integrated Power C1 (D3830A)
Harness-Family: Engine_Compartment
Color: BLACK
Gender: FEMALE
Part Number: 7283-3522-30
Part Description: 13P (9P KAIZEN 0.64 + 4P YESC 1.5)
Connector No: D3830A
Option: Standard
Repair Kit Part Number: 68020744AA
Cavity Count: 13
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | W20 | BR/YL | 20 | REAR WASHER PUMP MOTOR CONTROL | DIESEL | ||
| 2 | W10 | BR/TN | 20 | FRONT WASHER PUMP MOTOR CONTROL | DIESEL | ||
| 3 | F20 | PK/WT | 20 | IGNITION RUN/START CONTROL OUTPUT | DIESEL | ||
| 6 | K232 | BR/LB | 20 | CABIN HEATER RELAY 2 CONTROL | DIESEL | ||
| 7 | K132 | DB/LB | 20 | CABIN HEATER RELAY 1 CONTROL | DIESEL | ||
| 8 | L57 | WT/GY | 20 | DAY TIME RUNNING LAMPS SIG | DIESEL | ||
| 9 | L157 | TN/BR | 20 | DAYTIME RUNNING LAMPS SIGNAL | DIESEL | ||
| 10 | C28 | DB/LG | 20 | A/C CLUTCH CONTROL | DIESEL | ||
| 13 | Z932 | BK/LB | 20 | GROUND | DIESEL | ||
|
|||||||
