Module-Totally Integrated Power C11 (D3830L)
Harness-Family: Engine_Compartment
Color: GREEN
Gender: FEMALE
Part Number: 7283-4974-60
Part Description: (18P 2.8 + 4P 6.3) LIF YESC SUB ASSEMBLY

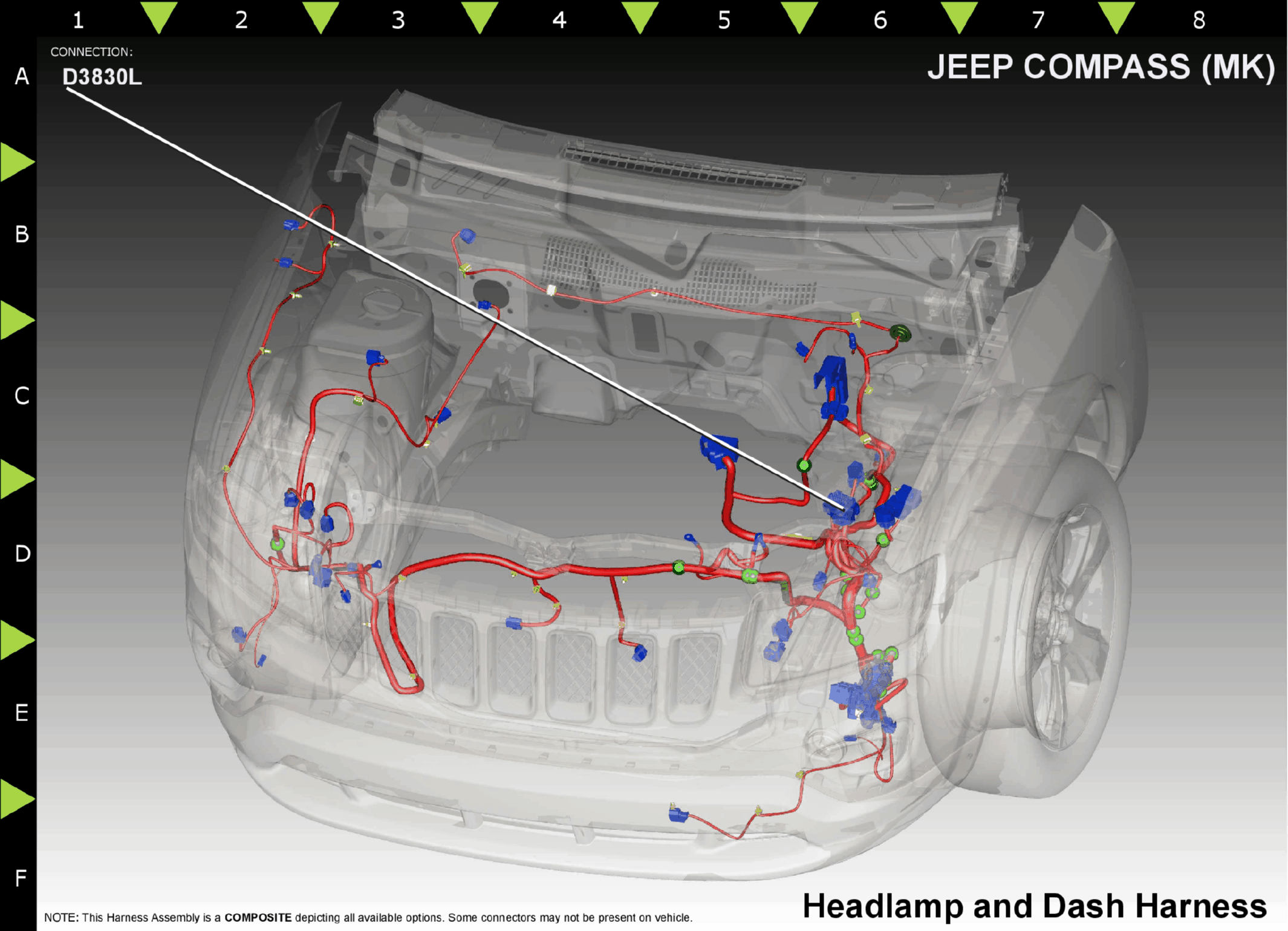

Connector No: D3830L
Option: Standard
Repair Kit Part Number: 68030119AA
Cavity Count: 22
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | F342 | BR/WT | 14 | ASD CONTROL OUTPUT | DIESEL | ||
| 2 | A926 | RD | 16 | FUSED B(+) | DIESEL | ||
| 2 | A206 | RD/YL | 16 | FUSED B(+) | GAS | ||
| 4 | F202 | PK/GY | 18 | IGNITION RUN/START CONTROL OUTPUT | DIESEL | ||
| 5 | L139 | WT/YL | 20 | FRONT FOG LAMP RELAY CONTROL | DIESEL | ||
| 5 | L89 | WT/YL | 20 | LEFT FRONT FOG LAMP CONTROL | DIESEL | ||
| 6 | L90 | WT/OR | 20 | RIGHT FRONT FOG LAMP CONTROL | DIESEL | ||
| 7 | N201 | DB/LG | 20 | LOW SPEED RAD FAN CONTROL | DIESEL | ||
| 8 | X22 | GY/LB | 20 | FUSED HORN CONTROL OUTPUT | DIESEL | ||
| 9 | X21 | GY/YL | 20 | FUSED HORN CONTROL OUTPUT | DIESEL | ||
| 10 | W4 | BR/LB | 14 | WIPER HIGH SPEED CONTROL OUTPUT | DIESEL | ||
| 11 | A935 | RD/LB | 20 | FUSED B(+) | DIESEL | ||
| 12 | W3 | BR/WT | 16 | WIPER LOW SPEED CONTROL OUTPUT | DIESEL | ||
| 13 | F936 | PK/YL | 20 | FUSED IGNITION SWITCH OUTPUT (RUN) | DIESEL | ||
| 14 | A922 | RD/BK | 14 | FUSED B(+) | DIESEL | ||
| 17 | A921 | RD/DB | 12 | FUSED B(+) | DIESEL | ||
| 19 | A931 | RD/WT | 20 | FUSED B(+) | GAS | ||
| 21 | Z932 | BK | 12 | GROUND | DIESEL | ||
| 22 | N112 | DB/OR | 20 | RAD FAN RELAY CONTROL | DIESEL | ||
|
|||||||
