Possible Causes
| Possible Causes |
|---|
| CAN C CIRCUIT OPEN CIRCUIT |
| ELECTRONIC SHIFT MODULE (ESM) |
Always perform the PRE-DIAGNOSTIC TROUBLESHOOTING PROCEDURE before proceeding. Refer to PRE-DIAGNOSTIC TROUBLESHOOTING PROCEDURE .

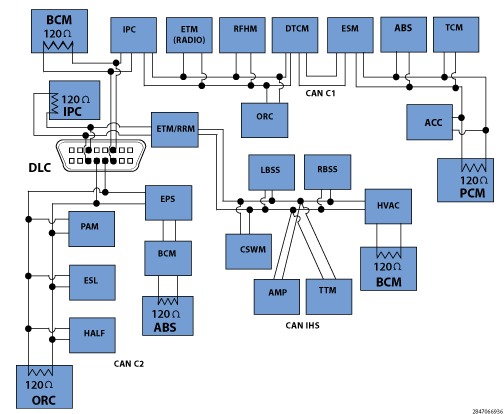

NORMAL CAN CIRCUIT VOLTAGE TABLE
| CIRCUIT | NORMAL VOLTAGE VALUES |
|---|---|
| CAN C1 (+) | 1.5 - 2.5 volts |
| CAN C1 (+) | 2.5 - 3.5 volts |
| Difference Between CAN C1 (+) and CAN C1 (-) | 0.5 volt |
