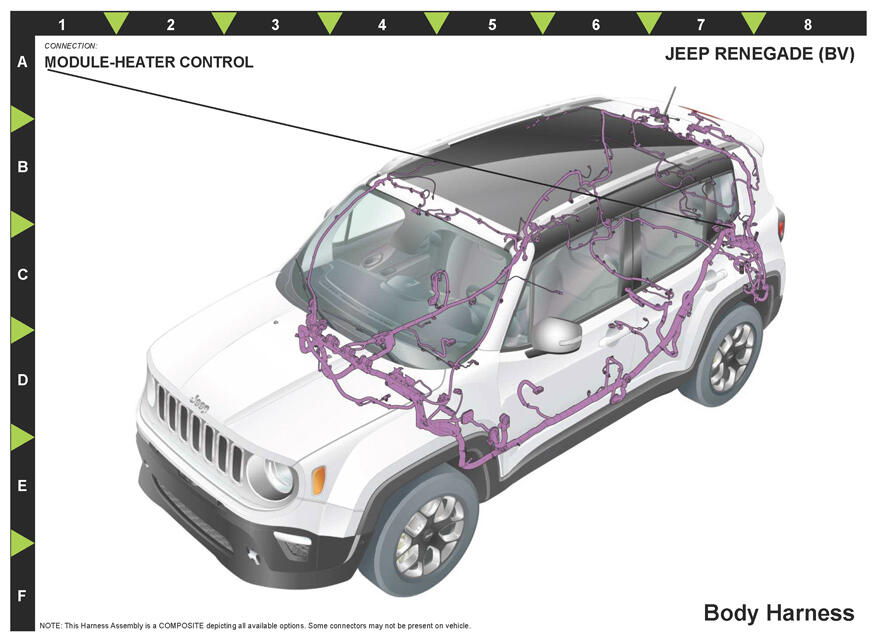

Module-Heater Control (Standard) Connector End View (D2845A)
Harness-Family: Body
Color: BLACK
Gender: FEMALE
Part Number: 1/16648/07
Part Description: Not Available
Connector No: D2845A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | A230 | RD | 4 | FUSED B(+) | UREA | ||
| 2 | K418 | BK/VT | 1 | UREA TANK PUMP MTR RTN | UREA | ||
| 3 | Z906 | BK | 1 | GROUND | UREA | ||
| 12 | K493 | WH | 0.5 | UREA SYSTEM PUMP DRIVER B | UREA | ||
| 13 | K494 | GN | 0.5 | UREA SYSTEM PUMP DRIVER C | UREA | ||
| 14 | F203 | RD/GN | 1.5 | FUSED IGNITION SWITCH OUTPUT | UREA | ||
| 19 | K428 | WH/DB | 0.5 | DEF INJECTOR POSITIVE | UREA | ||
| 20 | K426 | BK/YE | 0.5 | DEF INJECTOR NEGATIVE | UREA | ||
| 21 | K414 | GY/GN | 0.35 | DEF LEVEL/TEMP SIGNAL | UREA | ||
| 24 | D469 | GN | 0.5 | PRIVATE CAN (+) | UREA | ||
| 25 | K423 | GY/BN | 0.35 | UREA TANK PRESSURE SENSOR SIG | UREA | ||
| 26 | K486 | DB/GN | 0.35 | UREA PUMP HALL SENSOR SUPPLY | UREA | ||
| 28 | K496 | GN | 0.35 | UREA PUMP HALL SIGNAL 2 | UREA | ||
| 29 | K495 | BN | 0.35 | UREA PUMP HALL SIGNAL 1 | UREA | ||
| 34 | D435 | BN | 0.5 | CAN C (-) | UREA | ||
| 35 | D436 | GN | 0.5 | CAN C (+) | UREA | ||
| 36 | K420 | BK/RD | 0.35 | DEF LEVEL/TEMP RETURN | UREA | ||
| 37 | K422 | DB/GY | 0.35 | 5V UREA TANK PRESSURE FEED | UREA | ||
| 39 | D468 | BN | 0.5 | PRIVATE CAN (-) | UREA | ||
| 43 | K485 | BK/GN | 0.35 | UREA PUMP HALL SENSOR RTN | UREA | ||
| 44 | K497 | OG/BK | 0.35 | UREA PUMP HALL SIGNAL 3 | UREA | ||
| 45 | Z906 | BK | 6 | GROUND | UREA | ||
| 46 | K403 | DB/YE | 1 | DEF TANK HEATER SUPPLY | UREA | ||
| 47 | K404 | RD | 1 | DEF LINE HEATER SUPPLY | UREA | ||
| 56 | S000 | NA | 0.5 | SHIELD GROUND | UREA | ||
| 57 | K492 | GN/BK | 0.5 | UREA SYSTEM PUMP DRIVER A | UREA | ||
|
|||||||
