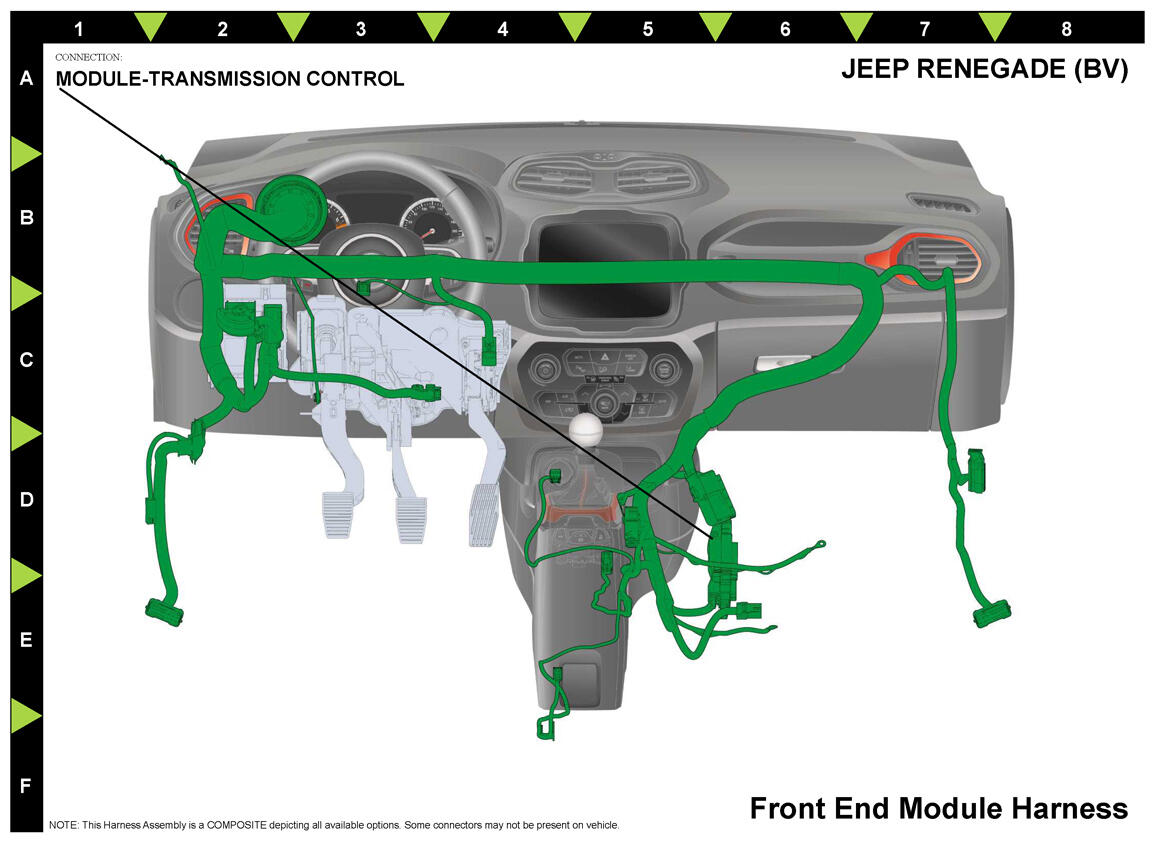

Module-Transmission Control (Standard) Connector End View (D3855A)
Harness-Family: Front_End_Module
Color: BLACK
Gender: FEMALE
Part Number: 1/14295/07
Part Description: Not Available
Connector No: D3855A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | Z909 | BK | 1.5 | GROUND | AUTO TRANS | ||
| 1 | G907 | BK | 1.5 | GROUND | DDCT | ||
| 2 | Z909 | BK | 1.5 | GROUND | AUTO TRANS | ||
| 2 | G907 | BK | 1.5 | GROUND | DDCT | ||
| 3 | T78 | YE | 1.0 | SOLENOID SUPPLY | AUTO TRANS | ||
| 3 | A209 | RD/GN | 0.75 | FUSED B(+) | 1.0L/1.3L/1.6L DDCT | ||
| 5 | A190 | RD/GY | 1.5 | FUSED B(+) | AUTO TRANS | ||
| 6 | T118 | GN | 1.0 | SOLENOID SUPPLY 2 | AUTO TRANS | ||
| 8 | T917 | BK | 0.75 | SENSOR GROUND | AUTO TRANS | ||
| 9 | F942 | OG/BK | 0.5 | FUSED IGNITION SWITCH OUTPUT (RUN-START) | AUTO TRANS | ||
| 10 | T376 | DB/WH | 0.75 | 5-VOLT SUPPLY | AUTO TRANS | ||
| 11 | T41 | GY/DB | 0.75 | TRS T41 SIGNAL | AUTO TRANS | ||
| 12 | T69 | BN/RD | 0.75 | 9 VOLT SUPPLY | AUTO TRANS | ||
| 13 | T3 | DB/RD | 0.75 | TRS T3 SIGNAL | AUTO TRANS | ||
| 14 | T42 | GY/YE | 0.75 | TRS T42 SIGNAL | AUTO TRANS | ||
| 15 | T1 | DB/GN | 0.75 | TRS T1 SIGNAL | AUTO TRANS | ||
| 17 | T54 | BN/YE | 0.75 | TRANSMISSION TEMPERATURE SIGNAL | AUTO TRANS | ||
| 17 | T121 | YE/DB | 0.35 | TRANSMISSION WAKE UP SIGNAL | DDCT | ||
| 19 | T377 | DB/BK | 0.75 | OIL PRESSURE SIGNAL | AUTO TRANS | ||
| 19 | T820 | YE/BK | 0.5 | SENSOR GROUND | DDCT | ||
| 20 | T406 | DB/WH | 0.5 | PARK SWITCH SIGNAL | DDCT | ||
| 27 | A190 | RD/GY | 1.5 | FUSED B(+) | DDCT | ||
| 28 | A190 | RD/GN | 1.5 | FUSED B(+) | DDCT | ||
| 30 | T820 | BN/GY | 0.75 | SENSOR GROUND | AUTO TRANS | ||
| 30 | B30 | BN/OG | 0.5 | KEY LOCK SOLENOID SIGNAL | DDCT | ||
| 31 | T52 | BN/BK | 0.75 | INPUT SPEED SIGNAL | AUTO TRANS | ||
| 34 | D436 | GN | 0.35 | CAN C (+) | 2.0L | ||
| 34 | F942 | OG/BK | 0.5 | FUSED IGNITION SWITCH OUTPUT (RUN-START) | 1.6L DDCT | ||
| 35 | T803 | OG/WH | 0.75 | HYDRAULIC PARK LOCK SOLENOID | AUTO TRANS | ||
| 36 | T802 | GN/BK | 0.75 | DOG CLUTCH SOLENOID F | AUTO TRANS | ||
| 36 | T318 | WH/GN | 0.5 | DRIVETRAIN POWER CONTROL OUTPUT | DDCT | ||
| 38 | T801 | GN/RD | 0.75 | DOG CLUTCH SOLENOID A | AUTO TRANS | ||
| 39 | T792 | YE/BK | 0.75 | PRESSURE CONTROL SOLENOID TORQUE CONVERTER | AUTO TRANS | ||
| 39 | D301 | GN | 0.35 | CAN C (+) | 1.6L DDCT | ||
| 40 | T818 | OG/DB | 0.75 | PRESSURE CONTROL SOLENOID D | AUTO TRANS | ||
| 40 | D302 | BN | 0.35 | CAN C (-) | 1.6L DDCT | ||
| 43 | T14 | GY/GN | 0.75 | OUTPUT SPEED SIGNAL | AUTO TRANS | ||
| 43 | B135 | GN/WH | 0.35 | BRAKE SIGNAL 2 | 1.6L DDCT | ||
| 47 | D435 | BN | 0.35 | CAN C (-) | 2.0L | ||
| 50 | D441 | GN | 0.35 | DATA BUS(+) ESHIFT | DDCT | ||
| 51 | T800 | WH/BK | 0.75 | HOLDING MAGNET PARK LOCK SOLENOID | AUTO TRANS | ||
| 51 | D440 | BN | 0.35 | DATA BUS(-) ESHIFT | DDCT | ||
| 52 | T812 | BK/VT | 0.75 | PRESSURE CONTROL SOLENOID LINE PRESSURE | AUTO TRANS | ||
| 53 | T790 | GY/BK | 0.75 | PRESSURE CONTROL SOLENOID E | AUTO TRANS | ||
| 54 | T814 | BK/GN | 0.75 | PRESSURE CONTROL SOLENOID B | AUTO TRANS | ||
| 55 | T816 | RD/BN | 0.75 | PRESSURE CONTROL SOLENOID C | AUTO TRANS | ||
|
|||||||
