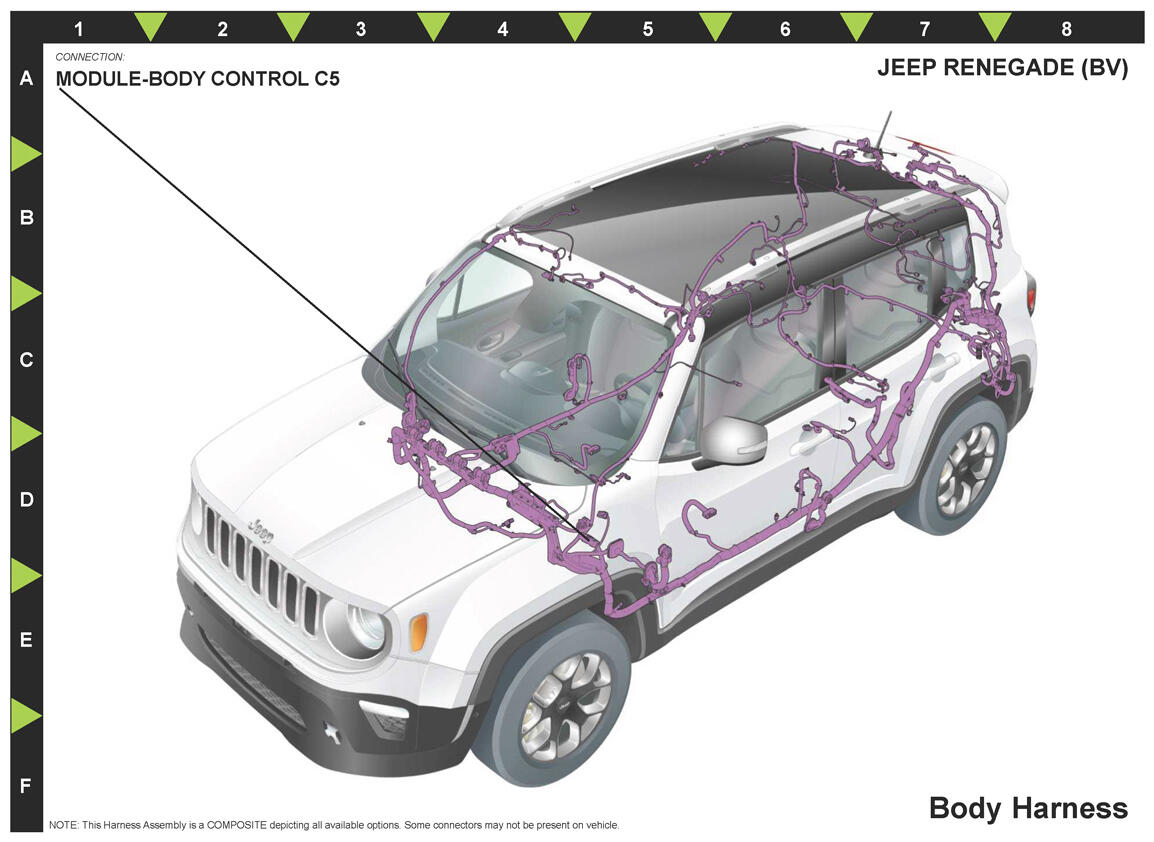

Module-Body Control C5 (Standard) Connector End View (D2762E)
Harness-Family: Body
Color: BLACK
Gender: FEMALE
Part Number: 1/13321/03
Part Description: Not Available
Connector No: D2762E
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | P33 | WH/BK | 1.5 | DOOR LOCK DRIVER | N/A | ||
| 2 | A924 | RD/WH | 2.5 | FUSED B(+) | N/A | ||
| 3 | P303 | OG/GN | 1.5 | PASSENGER DOOR UNLOCK DRIVER | N/A | ||
| 4 | A924 | RD/GN | 0.75 | FUSED B(+) | EXCEPT SUNROOF | ||
| 6 | M1 | VT | 0.5 | COURTESY LAMPS DRIVER | N/A | ||
| 7 | M1 | VT | 0.5 | COURTESY LAMPS DRIVER | EXCEPT SUNROOF | ||
| 9 | M27 | VT | 0.5 | READING LAMPS DRIVER | N/A | ||
| 11 | F987 | DB/WH | 0.5 | FUSED IGNITION RUN/ACCESSORY CONTROL OUTPUT | LANE DEPARTURE | ||
| 12 | F744 | DB/WH | 0.75 | FUSED IGNITION RUN/START | EXCEPT EXPORT | ||
| 12 | F741 | DB/WH | 0.75 | FUSED IGNITION RUN/START | TRAILER TOW | ||
| 14 | A935 | RD/GN | 2.5 | FUSED B(+) | N/A | ||
| 15 | A934 | RD/DB | 2.5 | FUSED B(+) | N/A | ||
| 16 | Q211 | RD/WH | 2.5 | DRIVER REAR WINDOW DRIVER (DOWN) | BASE | ||
| 17 | P31 | VT | 1.5 | DECKLID/LIFTGATE RELEASE DRIVER | N/A | ||
| 18 | P1 | OG/BK | 1.5 | DRIVER DOOR UNLOCK DRIVER | EXCEPT EXPORT | ||
| 18 | P235 | OG/WH | 1.5 | SECONDARY LOCK DRIVER | EXPORT SAFELOCK | ||
| 19 | A977 | RD/BK | 2.5 | FUSED B(+) | N/A | ||
| 20 | W17 | WH/YE | 1.5 | REAR WIPER PARK SWITCH SENSE | N/A | ||
| 21 | A910 | RD/GN | 0.75 | FUSED B(+) | N/A | ||
| 23 | F923 | DB/WH | 0.5 | RUN RELAY OUTPUT | BASE | ||
| 24 | F982 | DB/WH | 0.35 | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) | EXCEPT EXPORT | ||
| 25 | F741 | DB/BK | 0.35 | FUSED IGNITION RUN/START | HEATED SEATS | ||
| 25 | F781 | DB/WH | 0.35 | IGNITION RUN ACC | SUNROOF | ||
| 27 | F741 | GY | 0.35 | FUSED IGNITION RUN/START | N/A | ||
| 28 | L14 | VT | 0.5 | CARGO LAMP DRIVER | N/A | ||
| 30 | Q111 | WH/BK | 2.5 | DRIVER REAR WINDOW DRIVER (UP) | BASE | ||
| 31 | Q112 | WH | 2.5 | PASSENGER REAR WINDOW DRIVER (UP) | BASE | ||
| 32 | Q212 | WH/RD | 2.5 | PASSENGER REAR WINDOW DRIVER (DOWN) | BASE | ||
|
|||||||
