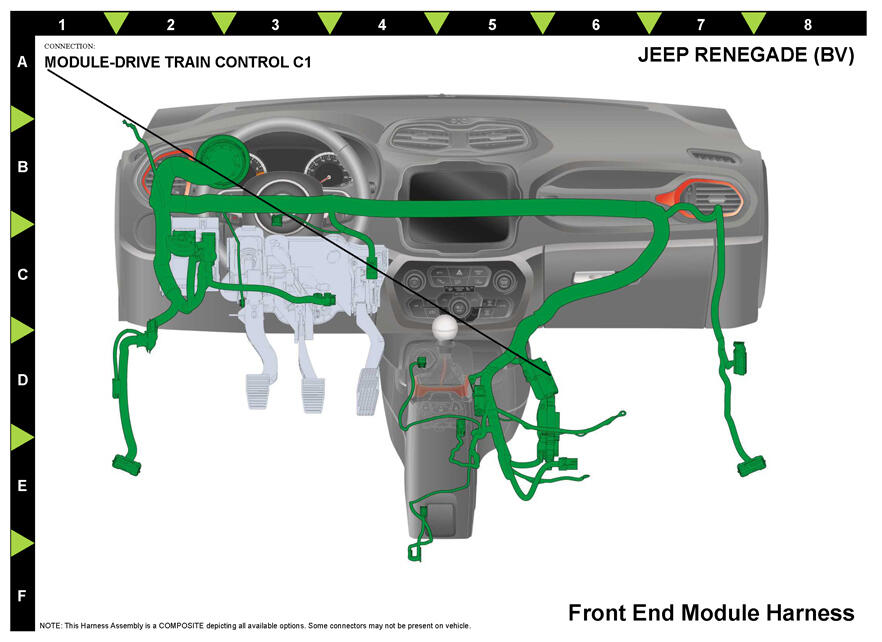

Module-Drive Train Control C1 (Standard) Connector End View (D3872A)
Harness-Family: Front_End_Module
Color: BLACK
Gender: FEMALE
Part Number: 1/15771/07
Part Description: Not Available
Connector No: D3872A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | A750 | RD/VT | 2.5 | RDM MOTOR (+) | 4X4 | ||
| 2 | G305 | BK/VT | 2.5 | RDM MOTOR (-) | 4X4 | ||
| 3 | T323 | RD/WH | 2.5 | PTU MOTOR (+) | 2.0L AWD | ||
| 4 | T324 | BK/VT | 2.5 | PTU MOTOR (-) | 2.0L AWD | ||
| 5 | A194 | RD/DB | 2.5 | FUSED B(+) | 4X4 | ||
| 6 | Z906 | BK | 2.5 | GROUND | 4X4 | ||
| 7 | S000 | BK | 0.75 | SHIELD GROUND | 2.0L AWD | ||
| 8 | T335 | RD | 0.5 | RDM POSITION SENSOR 1/2 RETURN | 4X4 | ||
| 9 | T304 | GY | 0.5 | PTU SENSOR 1/2 RETURN | 2.0L AWD | ||
| 28 | D441 | GN | 0.35 | DATA BUS(+) ESHIFT | 4X4 | ||
| 28 | D436 | GN | 0.35 | CAN C (+) | PREMIUM 4X4 | ||
| 29 | S000 | BK | 0.75 | SHIELD GROUND | 4X4 | ||
| 30 | T330 | GN | 0.5 | RDM TEMP SENSOR RETURN | 4X4 | ||
| 31 | T320 | OG/WH | 0.5 | PTU TEMP SENSOR RETURN | 2.0L AWD | ||
| 50 | D301 | GN | 0.35 | CAN C (+) | 4X4 | ||
| 51 | F948 | DB/WH | 0.75 | FUSED IGNITION | BASE | ||
| 52 | T303 | GN | 0.5 | PTU POSITION SENSOR 1/2 SUPPLY | 2.0L AWD | ||
| 56 | T334 | DB | 0.5 | RDM POSITION SENSOR 2 SIGNAL | 4X4 | ||
| 57 | T322 | YE | 0.5 | PTU POSITION SENSOR 2 SIGNAL | 2.0L AWD | ||
| 72 | D440 | BN | 0.35 | DATA BUS(-) ESHIFT | 4X4 | ||
| 72 | D435 | BN | 0.35 | CAN C (-) | PREMIUM 4X4 | ||
| 73 | A194 | RD/BN | 0.75 | FUSED B(+) | 4X4 | ||
| 74 | T332 | OG | 0.5 | RDM POSITION SENSOR 1/2 SUPPLY | 4X4 | ||
| 76 | T331 | YE | 0.5 | RDM TEMP SENSOR SIGNAL | 4X4 | ||
| 77 | T319 | OG/BK | 0.5 | PTU TEMP SENSOR SIGNAL | 2.0L AWD | ||
| 78 | T333 | BK | 0.5 | RDM POSITION SENSOR 1 SIGNAL | 4X4 | ||
| 79 | T321 | BN | 0.5 | PTU POSITION SENSOR 1 SIGNAL | 2.0L AWD | ||
| 94 | D302 | BN | 0.35 | CAN C (-) | 4X4 | ||
|
|||||||
