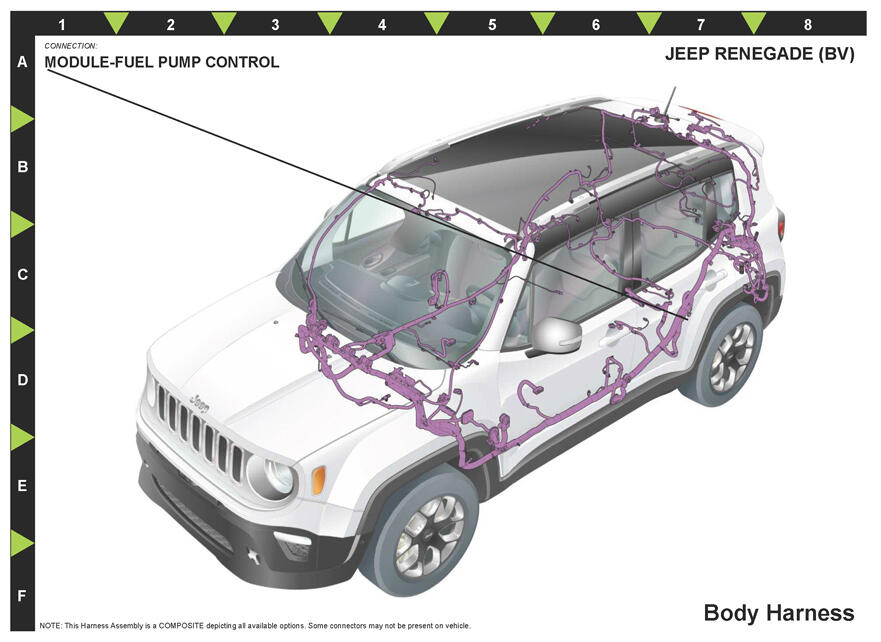

Module-Fuel Pump Control (Standard) Connector End View (D2792A)
Harness-Family: Body
Color: BLACK
Gender: FEMALE
Part Number: 1/07867/97
Part Description: Not Available
Connector No: D2792A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| A | N1 | GN/OG | 2.5 | FUEL PUMP CONTROL OUTPUT | 1.0L/1.3L | ||
| B | N11 | GY/DB | 0.35 | FPCM PWM CONTROL | 1.0L/1.3L | ||
| D | N13 | OG | 2.5 | FUEL PUMP PWM CONTROL | 1.0L/1.3L | ||
| E | Z916 | BK | 2.5 | GROUND | 1.0L/1.3L | ||
| F | N12 | GY/GN | 0.35 | FPCM PWM FEEDBACK | 1.0L/1.3L | ||
| G | Z31 | BK | 1 | SHIELD GROUND | 1.0L/1.3L | ||
| H | N14 | GN | 2.5 | FUEL PUMP RETURN | 1.0L/1.3L | ||
|
|||||||
