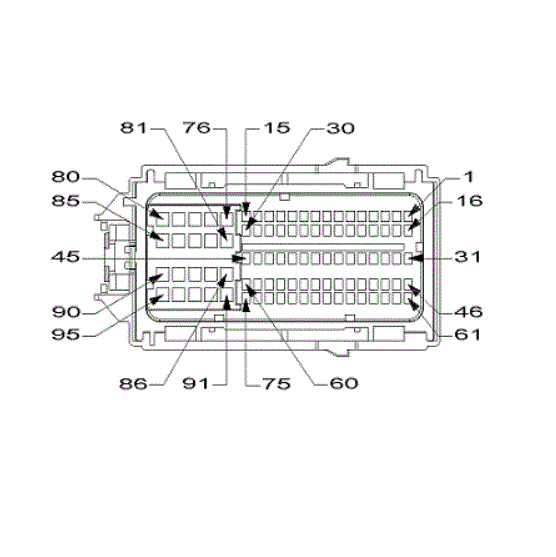

Module-Powertrain Control C1 (1.0L/1.3L) Connector End View (D3821A)

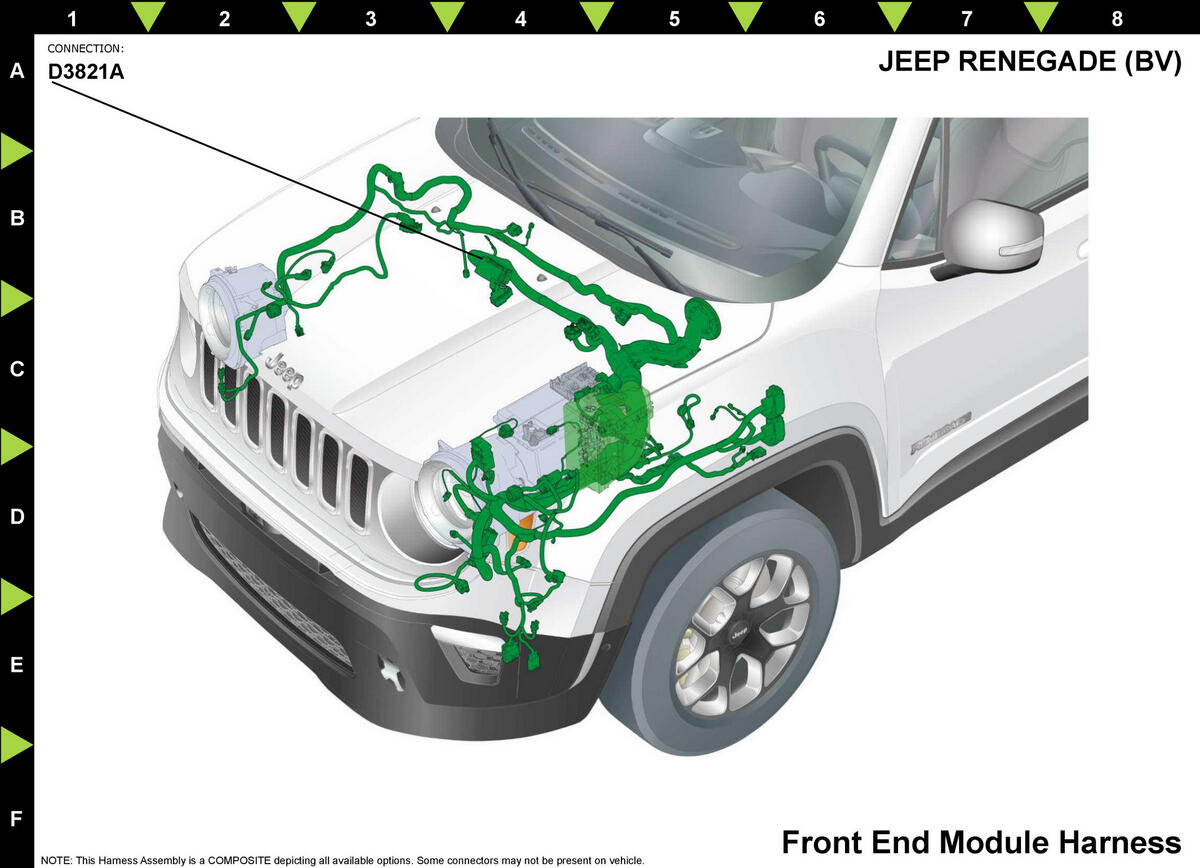

Harness-Family: Front_End_Module
Color: BLACK
Gender: FEMALE
Part Number: 34992-0907_34992-9001
Part Description: Not Available
Connector No: D3821A
Option: 1.0L/1.3L
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | K173 | YE | 0.5 | RADIATOR FAN CONTROL SIGNAL | 1.0L/1.3L | ||
| 2 | T753 | BN/GY | 0.75 | IGNITION CRANK SENSE | 1.0L/1.3L | ||
| 5 | B135 | GN/WH | 0.35 | BRAKE SIGNAL 2 | 1.0L/1.3L | ||
| 6 | K108 | OG/DB | 0.5 | ESIM SIGNAL | 1.0L/1.3L EXCEPT EXPORT | ||
| 7 | N8 | GN/YE | 0.35 | FUEL TANK PRESSURE SENSOR SUPPLY | 1.0L/1.3L EXCEPT EXPORT | ||
| 8 | N10 | GN/BK | 0.35 | FUEL TANK PRESSURE SENSOR RETURN | 1.0L/1.3L EXCEPT EXPORT | ||
| 10 | D436 | GN | 0.35 | CAN C (+) | 1.0L/1.3L | ||
| 11 | D435 | BN | 0.35 | CAN C (-) | 1.0L/1.3L | ||
| 14 | D511 | RD/BN | 0.5 | LIN BUS | 1.0L/1.3L EXCEPT EXPORT | ||
| 18 | K248 | BN/YE | 0.75 | GPF ABSOLUTE PRESS SENSE | 1.0L/1.3L EXPORT | ||
| 20 | K247 | GN/BK | 0.75 | GPF DELTA PRESS SENSE | 1.0L/1.3L EXPORT | ||
| 22 | N12 | GY/GN | 0.35 | FPCM PWM FEEDBACK | 1.0L/1.3L | ||
| 25 | K804 | WH/OG | 0.35 | STOP START NEUTRAL SW SIG | 1.0L/1.3L MANUAL TRANS | ||
| 26 | T12 | BN/BK | 0.35 | CLUTCH INTERLOCK SIGNAL | 1.0L/1.3L MANUAL TRANS | ||
| 27 | K69 | BN/DB | 0.5 | IAT SIGNAL | 1.0L/1.3L | ||
| 31 | K51 | WH/BK | 0.35 | ASD RELAY CONTROL | 1.0L/1.3L | ||
| 32 | K23 | GY/BK | 0.5 | APP SIGNAL 1 | 1.0L/1.3L | ||
| 33 | K167 | BK/GN | 0.5 | APP SENSOR GROUND 1 | 1.0L/1.3L | ||
| 34 | K29 | GY/RD | 0.5 | APP SIGNAL 2 | 1.0L/1.3L | ||
| 35 | K400 | BK/VT | 0.5 | APP SENSOR GROUND 2 | 1.0L/1.3L | ||
| 36 | K854 | WH/YE | 0.5 | 5 VOLT SUPPLY | 1.0L/1.3L EXCEPT EXPORT | ||
| 37 | C18 | WH/GY | 0.35 | A/C PRESSURE SIGNAL | 1.0L/1.3L HVAC | ||
| 38 | K917 | VT/GN | 0.5 | SENSOR GROUND | 1.0L/1.3L EXCEPT EXPORT | ||
| 39 | K852 | WH/RD | 0.5 | 5 VOLT SUPPLY | 1.0L/1.3L | ||
| 40 | K181 | OG/WH | 0.35 | FUEL PRESSURE SIGNAL | 1.0L/1.3L | ||
| 41 | N70 | GN/OG | 0.35 | TANK PRESSURE SENSOR SIGNAL | 1.0L/1.3L EXCEPT EXPORT | ||
| 42 | K806 | WH/BK | 0.75 | HOOD AJAR SWITCH 2 | STOP START | ||
| 43 | K141 | WH/GN | 0.5 | O2 1/2 SIGNAL | 1.0L/1.3L | ||
| 45 | K904 | GN/YE | 0.5 | O2 RETURN (DOWNSTREAM) | 1.0L/1.3L | ||
| 49 | K223 | YE/RD | 0.5 | COOLING THERMOSTAT ACTUATOR CONTROL | 1.0L/1.3L | ||
| 50 | F942 | OG/BK | 0.5 | FUSED IGNITION SWITCH OUTPUT (RUN-START) | 1.0L/1.3L | ||
| 55 | K71 | GY/YE | 0.75 | OBD VENT VALVE CONTROL | 1.0L/1.3L EXCEPT EXPORT | ||
| 57 | K37 | BK/VT | 0.35 | BOOST PRESSURE SIGNAL | 1.0L/1.3L | ||
| 58 | K914 | GY/BN | 0.5 | SENSOR GROUND | 1.0L/1.3L | ||
| 62 | K52 | DB/GN | 0.5 | EVAP PURGE CONTROL | 1.0L/1.3L | ||
| 63 | C13 | YE/DB | 0.35 | A/C CLUTCH CONTROL | 1.0L/1.3L HVAC | ||
| 65 | N9 | WH/GN | 0.35 | FUEL PUMP RELAY CONTROL | 1.0L/1.3L | ||
| 72 | N11 | GY/DB | 0.35 | FPCM PWM CONTROL | 1.0L/1.3L | ||
| 76 | N17 | GY/GN | 0.75 | LOW SIDE DRIVER | 1.0L/1.3L | ||
| 79 | T22 | WH/YE | 0.5 | BACKUP LAMP SWITCH SIGNAL | 1.0L/1.3L MANUAL TRANS | ||
| 81 | N18 | VT/OG | 0.75 | HIGH SIDE DRIVER | 1.0L/1.3L | ||
| 82 | Z909 | BK | 1.5 | GROUND | 1.0L/1.3L | ||
| 83 | Z909 | BK | 1.5 | GROUND | 1.0L/1.3L | ||
| 84 | Z909 | BK | 1.5 | GROUND | 1.0L/1.3L | ||
| 87 | A209 | RD | 1.5 | FUSED B(+) | 1.0L/1.3L | ||
| 88 | F342 | DB/RD | 1.5 | FUSED ASD RELAY OUTPUT | 1.0L/1.3L | ||
| 89 | F342 | DB/RD | 1.5 | FUSED ASD RELAY OUTPUT | 1.0L/1.3L | ||
| 90 | F342 | DB/RD | 1.5 | FUSED ASD RELAY OUTPUT | 1.0L/1.3L | ||
| 92 | T752 | OG/WH | 0.75 | STARTER RELAY CONTROL | 1.0L/1.3L | ||
| 93 | K79 | WH/DB | 0.75 | O2 1/1 HEATER CONTROL | 1.0L/1.3L | ||
| 94 | K299 | DB/BK | 0.75 | O2 1/2 HEATER CONTROL | 1.0L/1.3L | ||
|
|||||||
