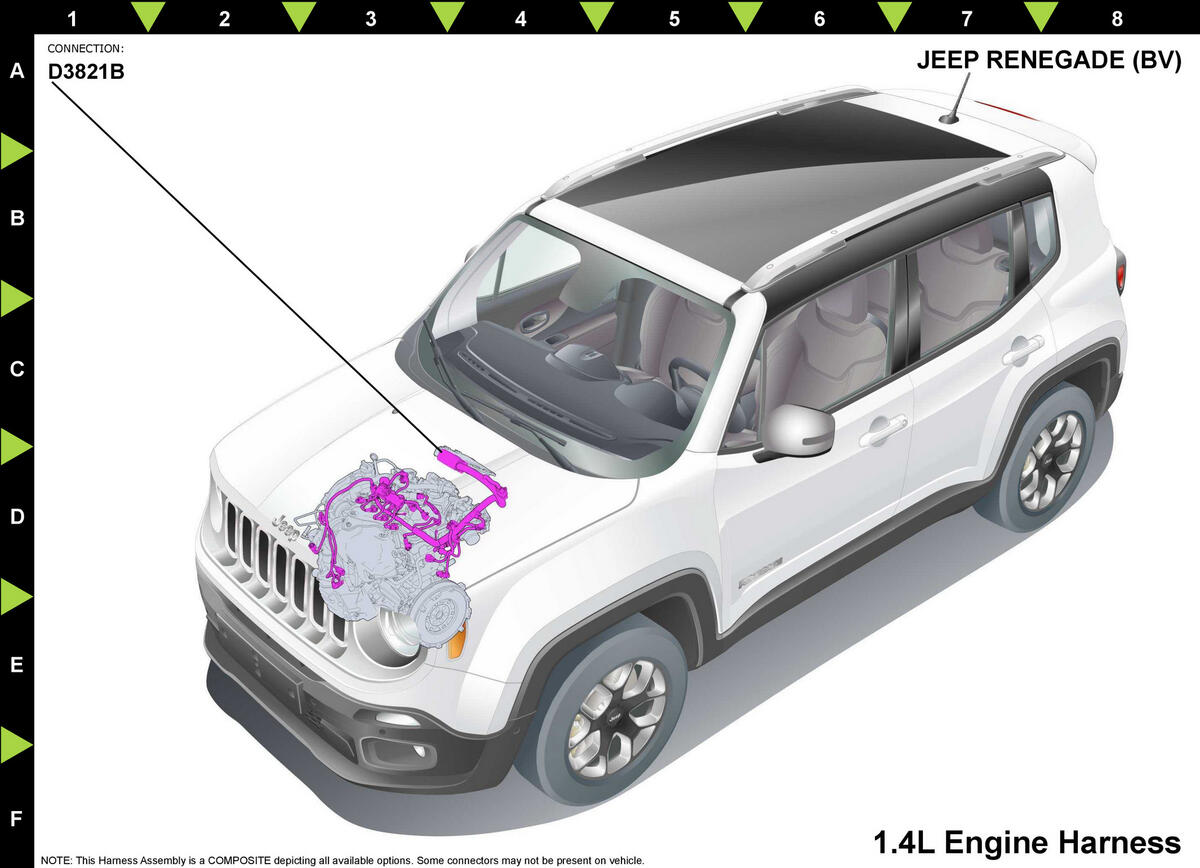

Module-Powertrain Control C2 (1.4L) Connector End View (D3821B)
Harness-Family: Engine_14L
Color: BLACK
Gender: FEMALE
Part Number: 1/08096/97
Part Description: Not Available
Connector No: D3821B
Option: 1.4L
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | K18 | WH/DB | 0.75 | COIL CONTROL 3 | 1.4L | ||
| 2 | K15 | WH/BN | 0.75 | COIL CONTROL 4 | 1.4L | ||
| 3 | K11 | DB/BK | 0.75 | INJECTOR 1 CONTROL | 1.4L | ||
| 4 | K12 | WH/GY | 0.75 | INJECTOR 2 CONTROL | 1.4L | ||
| 6 | F855 | WH/BK | 0.5 | 5 VOLT SUPPLY | 1.4L | ||
| 7 | F856 | WH/OG | 0.5 | 5 VOLT SUPPLY | 1.4L | ||
| 10 | K42 | VT | 0.5 | KS 1 SIGNAL | 1.4L | ||
| 11 | K942 | DB | 0.5 | KS 1 RETURN | 1.4L | ||
| 14 | K925 | GY/BK | 0.5 | CKP GROUND | 1.4L | ||
| 15 | K137 | GY/WH | 0.5 | WASTEGATE SOL CONTROL | 1.4L | ||
| 16 | K17 | YE/RD | 0.75 | COIL CONTROL 2 | 1.4L | ||
| 17 | K19 | RD/GN | 0.75 | COIL CONTROL 1 | 1.4L | ||
| 18 | K14 | BK/RD | 0.75 | INJECTOR 4 CONTROL | 1.4L | ||
| 19 | K13 | BN/BK | 0.75 | INJECTOR 3 CONTROL | 1.4L | ||
| 24 | K917 | BN/VT | 0.5 | SENSOR GROUND | 1.4L | ||
| 25 | K922 | GY/DB | 0.5 | TP SENSOR RETURN | 1.4L | ||
| 27 | K44 | OG | 0.5 | CMP SENSOR SIGNAL 1/1 | 1.4L | ||
| 29 | K24 | WH/GN | 0.5 | CKP SIGNAL | 1.4L | ||
| 31 | N35 | BK | 1.5 | LOW SIDE CONTROL | 1.4L | ||
| 32 | N33 | WH | 1.5 | LOW SIDE CONTROL | 1.4L | ||
| 33 | N39 | YE | 1.5 | LOW SIDE CONTROL | 1.4L | ||
| 34 | N37 | DB | 1.5 | LOW SIDE CONTROL | 1.4L | ||
| 39 | K2 | GN | 0.5 | ECT SIGNAL | 1.4L | ||
| 40 | G24 | YE | 0.5 | EOT SIGNAL | 1.4L | ||
| 43 | K22 | YE/DB | 0.5 | TP 1 SIGNAL | 1.4L | ||
| 44 | G6 | GY/YE | 0.5 | OIL PRESSURE SIGNAL | 1.4L | ||
| 45 | K448 | RD/VT | 0.75 | ETC MOTOR (-) | 1.4L | ||
| 46 | N34 | VT/YE | 1.5 | HIGH SIDE CONTROL | 1.4L | ||
| 47 | N32 | WH/RD | 1.5 | HIGH SIDE CONTROL | 1.4L | ||
| 48 | N38 | GY | 1.5 | HIGH SIDE CONTROL | 1.4L | ||
| 49 | N36 | BN | 1.5 | HIGH SIDE CONTROL | 1.4L | ||
| 52 | K150 | BK/VT | 0.5 | TURBOCHARGER SURGE VALVE CONTROL | 1.4L | ||
| 53 | K52 | YE/BK | 0.75 | EVAP PURGE CONTROL | 1.4L | ||
| 54 | F343 | DB/GN | 0.5 | FUSED ASD RELAY OUTPUT | 1.4L | ||
| 55 | K21 | WH/GN | 0.5 | IAT SIGNAL | 1.4L | ||
| 57 | K1 | WH/RD | 0.5 | MAP SIGNAL | 1.4L | ||
| 58 | K37 | WH/YE | 0.5 | BOOST PRESSURE SIGNAL | 1.4L | ||
| 59 | K122 | OG/BK | 0.5 | TP 2 SIGNAL | 1.4L | ||
| 60 | K447 | WH/VT | 0.75 | ETC MOTOR (+) | 1.4L | ||
|
|||||||
