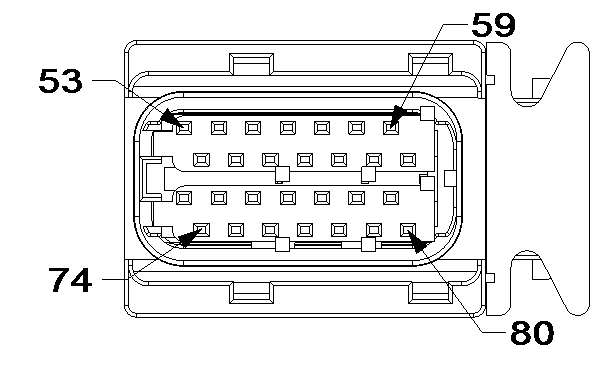

Module-Transmission Control C2 (Standard) Connector End View (D3855B)

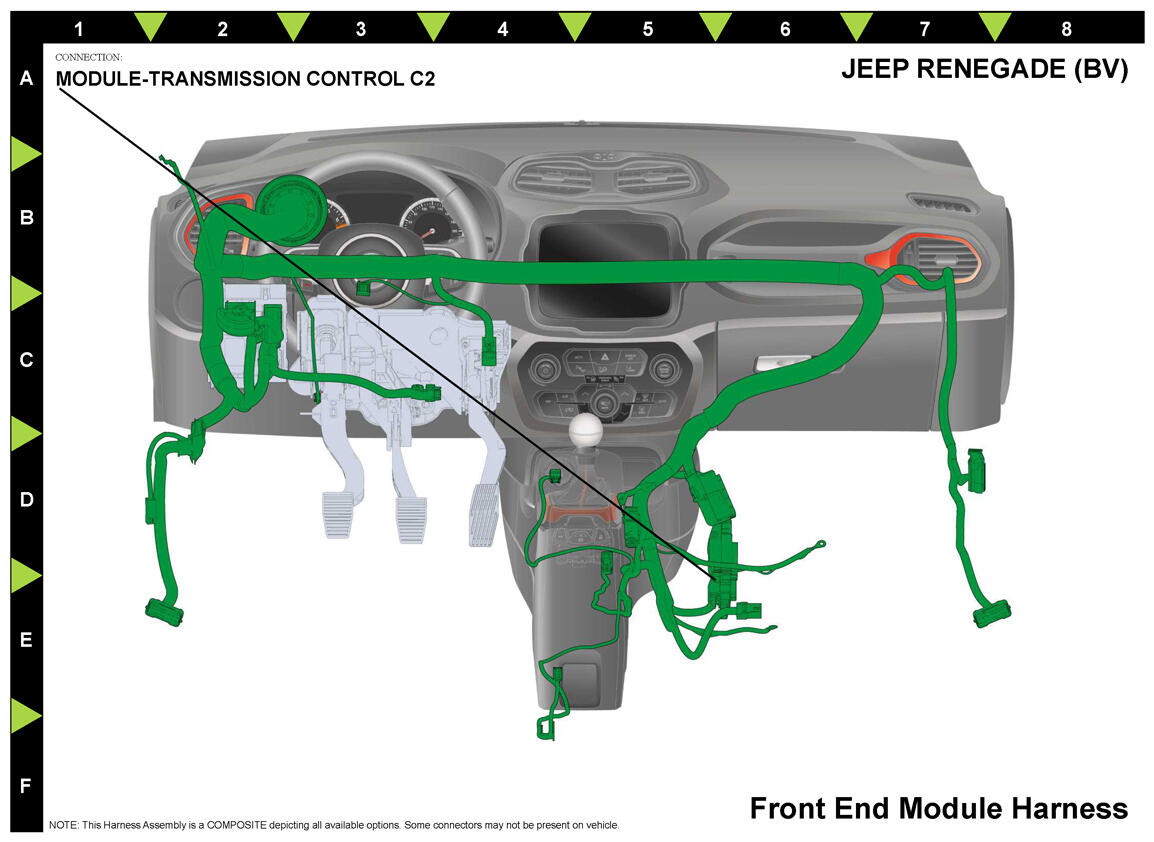

Harness-Family: Front_End_Module
Color: BLACK
Gender: FEMALE
Part Number: 1/01611/87
Part Description: Not Available
Connector No: D3855B
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 53 | T38 | DB/RD | 0.5 | LINE PRESSURE SIGNAL | DDCT | ||
| 55 | T491 | BK/GN | 0.75 | SHIFTER SOLENOID RETURN | DDCT | ||
| 56 | T492 | OG/BK | 0.75 | SOLENOID 2 RETURN | DDCT | ||
| 57 | T457 | GY/DB | 0.75 | K1 ODD SOLENOID RETURN | DDCT | ||
| 58 | T493 | OG/WH | 0.75 | SOLENOID 1 RETURN | DDCT | ||
| 59 | T494 | DB/WH | 0.75 | K2 EVEN SOLENOID RETURN | DDCT | ||
| 60 | T54 | BK/YE | 0.5 | TRANSMISSION TEMPERATURE SIGNAL | DDCT | ||
| 61 | T388 | BN/WH | 0.5 | CLUTCH PRESSURE SIGNAL | DDCT | ||
| 62 | F591 | GY/BK | 0.75 | SHIFTER SOLENOID FEED | DDCT | ||
| 63 | F592 | BN/BK | 0.75 | SOLENOID 2 FEED | DDCT | ||
| 64 | F595 | YE/BK | 0.75 | K1 ODD SOLENOID FEED | DDCT | ||
| 65 | F593 | BN/YE | 0.75 | SOLENOID 1 FEED | DDCT | ||
| 66 | F594 | WH/GN | 0.75 | K2 EVEN SOLENOID FEED | DDCT | ||
| 67 | T17 | OG/DB | 0.5 | SENSOR GROUND | DDCT | ||
| 68 | T4 | GY/VT | 0.5 | TRS T5 SIGNAL | DDCT | ||
| 69 | T47 | GN/WH | 0.5 | 2-4 POSITION SIGNAL | DDCT | ||
| 70 | T130 | BN/OG | 0.5 | OUTPUT SPEED SENSOR GROUND | DDCT | ||
| 71 | F983 | RD/YE | 0.5 | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) | DDCT | ||
| 72 | F894 | GN/BK | 0.5 | 5 VOLT SUPPLY 2 | DDCT | ||
| 73 | F985 | RD/BK | 0.5 | 5-VOLT SUPPLY | DDCT | ||
| 74 | T13 | GY/YE | 0.5 | SPEED SENSOR GROUND | DDCT | ||
| 75 | T3 | WH/BK | 0.5 | TRS T3 SIGNAL | DDCT | ||
| 76 | T42 | VT/OG | 0.5 | TRS T42 SIGNAL | DDCT | ||
| 77 | T6 | VT/GN | 0.5 | TOW/HAUL OVERDRIVE OFF SWITCH SIGNAL | DDCT | ||
| 78 | T192 | BK/WH | 0.5 | SENSOR GROUND | DDCT | ||
| 79 | T190 | BK/VT | 0.5 | SENSOR GROUND 1 | DDCT | ||
| 80 | T191 | YE/RD | 0.5 | SENSOR GROUND | DDCT | ||
|
|||||||
