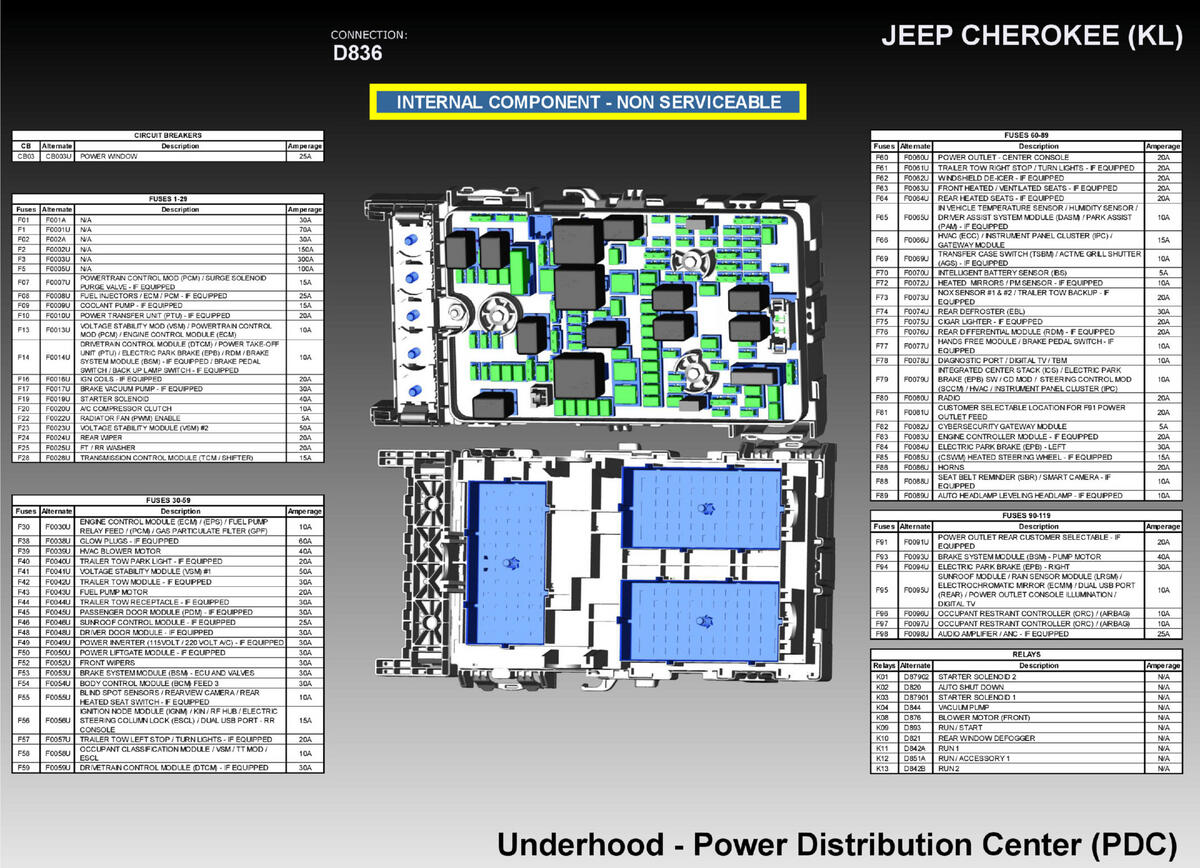

Relay-Wiper-Rear (On PCB) (Standard) Connector End View (D836)
Harness-Family: PDC_Underhood
Color: NA
Gender: FEMALE
Part Number: NON-SERVICEABLE-PCB
Part Description: Not Available
Connector No: D836
Option: Standard
Repair Kit Part Number: Not Serviced
Cavity Count: N/A
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | Z905 | INTERNAL | NA | GROUND | N/A |
| 2 | Z909 | INTERNAL | NA | GROUND | N/A |
| 3 | W13 | INTERNAL | NA | REAR WIPER MOTOR CONTROL | N/A |
| 4 | W12 | INTERNAL | NA | REAR WIPER RELAY CONTROL | N/A |
| 5 | A0 | INTERNAL | NA | FUSED B(+) | N/A |
