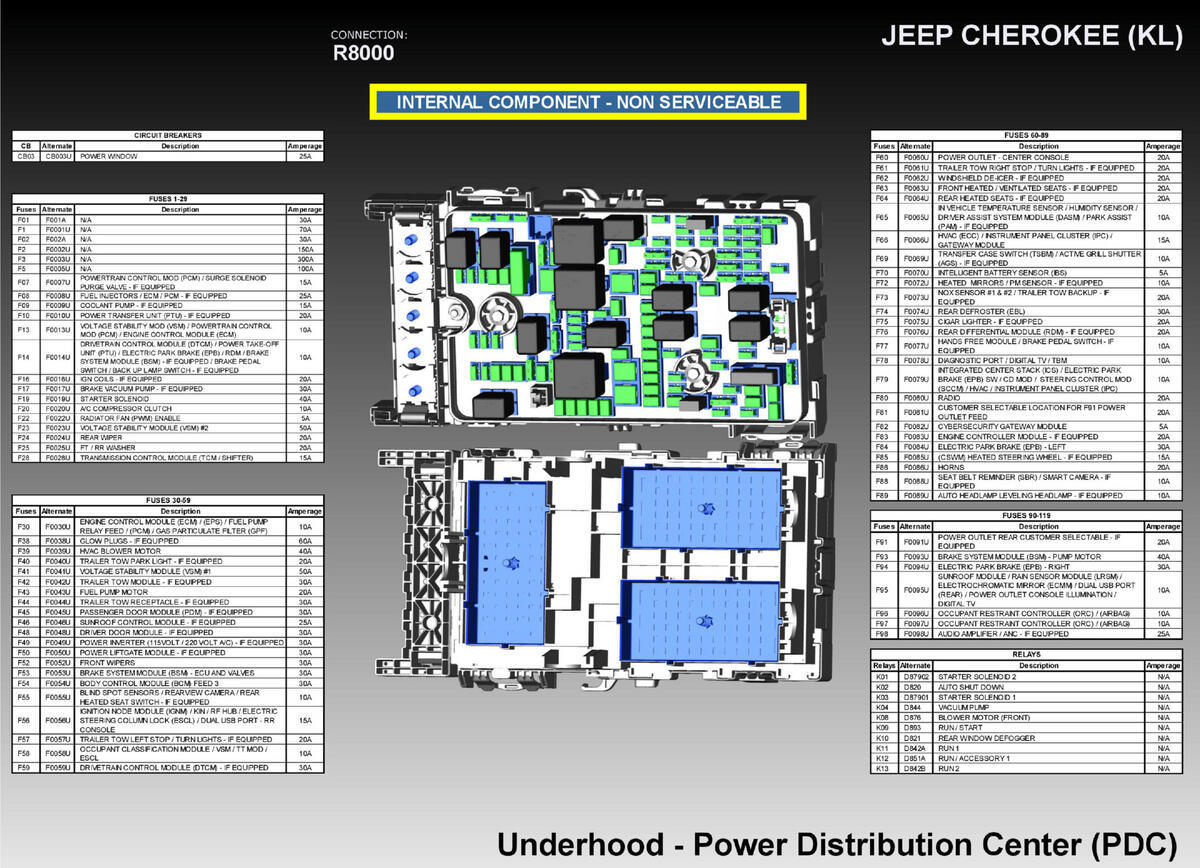

Relay-Inrush Current Control (On PCB) (Standard) Connector End View (R8000)
Harness-Family: PDC_Underhood
Color: NA
Gender: FEMALE
Part Number: NON-SERVICEABLE-PCB
Part Description: Not Available
Connector No: R8000
Option: Standard
Repair Kit Part Number: Not Serviced
Cavity Count: N/A
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 2 | T762 | INTERNAL | NA | STOP/START ICR RELAY CONTROL | N/A |
| 3 | T760 | INTERNAL | NA | STOP/START RELAY CONTROL | N/A |
| 4 | F45 | INTERNAL | NA | FUSED IGNITION SWITCH OUTPUT (START) | N/A |
| 5 | F947 | INTERNAL | NA | IGN RS | N/A |
