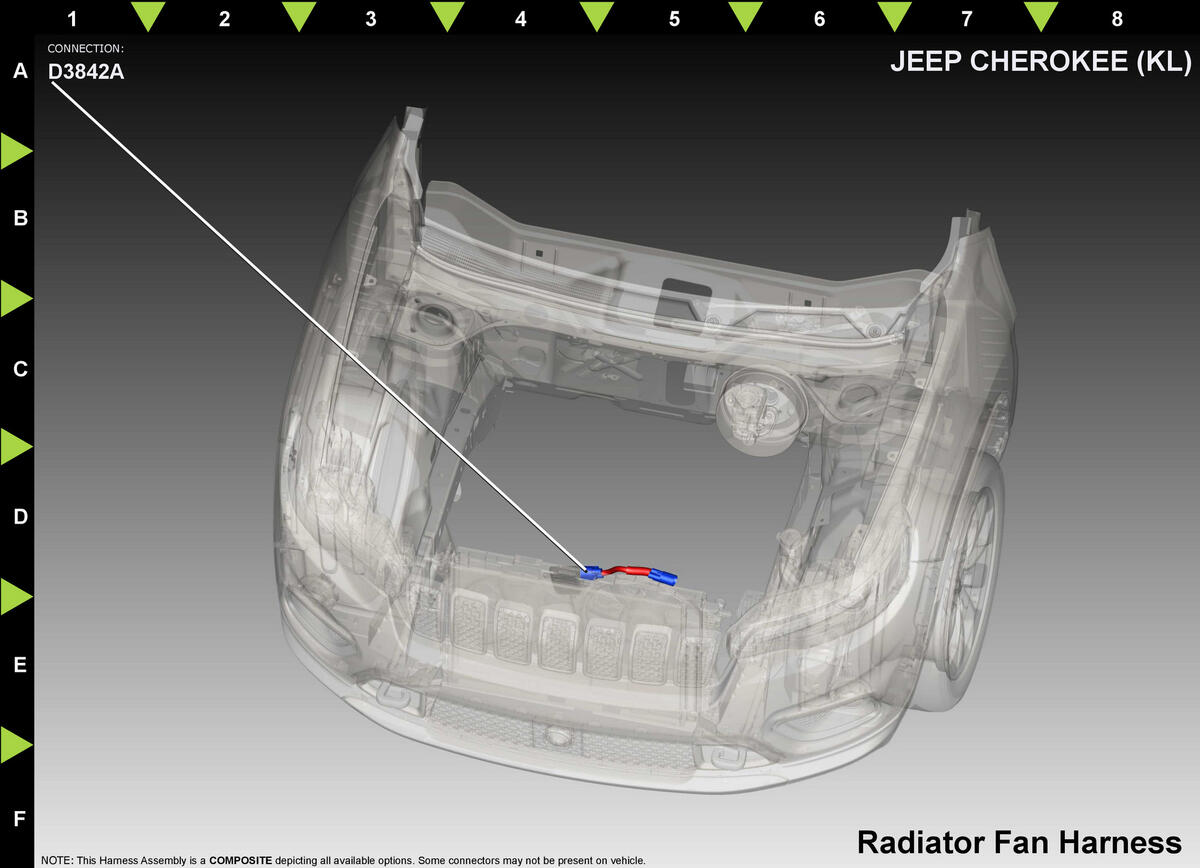

Module-Radiator Fan (Standard) Connector End View (D3842A)
Harness-Family: RAD_FAN_JMPR
Color: BLACK
Gender: FEMALE
Part Number: 7287-1403-30
Part Description: Not Available
Connector No: D3842A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | A958 | RD | 16.0 | FUSED B(+) | N/A | ||
| 2 | Z903 | BK | 16.0 | GROUND | N/A | ||
| 3 | N29 | DB/BU | 0.75 | RADIATOR FAN ENABLE SIGNAL | N/A | ||
| 4 | K173 | BN/VT | 0.75 | RADIATOR FAN CONTROL SIGNAL | N/A | ||
|
|||||||
