Signal Waveform
SIGNAL WAVEFORM REFERENCE

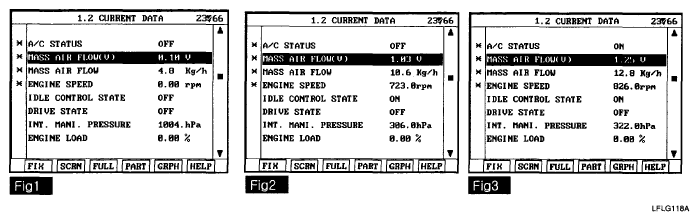

| Test Condition | Test Condition | Scan Tool Screen. See Fig 1. | |
|---|---|---|---|
| MASS AIR FLOW (V) | MASS AIR FLOW (KG/H) | ||
| Normal value with ignition "ON" & Engine "OFF" | 0.1 | Approx. 4.8 | Fig. 1 |
| Normal value with idle after warm up | Approx. 1.0~1.4 | Approx. 10~12 | Fig. 2 |
| Normal value with idle after warm up & A/C "ON" | Approx. 1.2~1.5 | Approx. 12~18 | Fig. 3 |
