SRSCM Connector Terminal

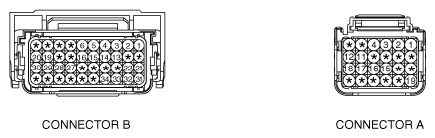

SRSCM Harness Connector [Advanced]
CONNECTOR PIN REFERENCE CHART
| Pin | Function (Connector A) | Pin | Function (Connector B) |
|---|---|---|---|
| 1 | Driver Airbag High (1st stage) | 1 | Side Airbag [Driver] High |
| 2 | Driver Airbag Low (1st stage) | 2 | Side Airbag [Driver] Low |
| 3 | Passenger Airbag High (1st stage) | 3 | Curtain Airbag [Driver] High |
| 4 | Passenger Airbag Low (1st stage) | 4 | Curtain Airbag [Driver] Low |
| 5 | Driver Airbag High (2nd stage) | 5 | Curtain Airbag [Passenger] High |
| 6 | Driver Airbag Low (2nd stage) | 6 | Curtain Airbag [Passenger] Low |
| 7 | - | 7 | - |
| 8 | - | 8 | - |
| 9 | - | 9 | - |
| 10 | - | 10 | - |
| 11 | K-Line Diagnostic | 11 | - |
| 12 | Ignition | 12 | - |
| 13 | Passenger Airbag High (2nd stage) | 13 | Side Impact Sensor [Rear-Driver] High |
| 14 | Passenger Airbag Low (2nd stage) | 14 | Side Impact Sensor [Rear-Driver] Low |
| 15 | Airbag Warning Lamp | 15 | Side Impact Sensor [Rear-Passenger] High |
| 16 | Ground | 16 | Side Impact Sensor [Rear-Passenger] Low |
| 17 | Crash Output | 17 | Occupant Classification |
| 18 | - | 18 | - |
| 19 | Telltale Lamp | 19 | Front Impact Sensor High |
| 20 | - | 20 | Front Impact Sensor Low |
| 21 | - | 21 | Side Airbag [Passenger] High |
| 22 | - | 22 | Side Airbag [Passenger] Low |
| 23 | - | 23 | Seat Track Position Sensor [Driver] |
| 24 | - | 24 | - |
| 25 | Seat Belt Buckle Switch [Driver] | ||
| 26 | Seat Belt Buckle Switch [Passenger] | ||
| 27 | Side Impact Sensor [Front-Driver] High | ||
| 28 | Side Impact Sensor [Front-Driver] Low | ||
| 29 | Side Impact Sensor [Front-Passenger] High | ||
| 30 | Side Impact Sensor [Front-Passenger] Low | ||
| 31 | Seat Belt Pretensioner [Driver] High | ||
| 32 | Seat Belt Pretensioner [Driver] Low | ||
| 33 | Seat Belt Pretensioner [Passenger] High | ||
| 34 | Seat Belt Pretensioner [Passenger] Low | ||
| 35 | - | ||
| 36 | - | ||
| 37 | - | ||
| 38 | - | ||
| 39 | - | ||
| 40 | - |
