AVN (A/V & Navigation) Head Unit Connector

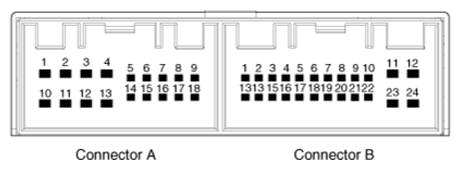

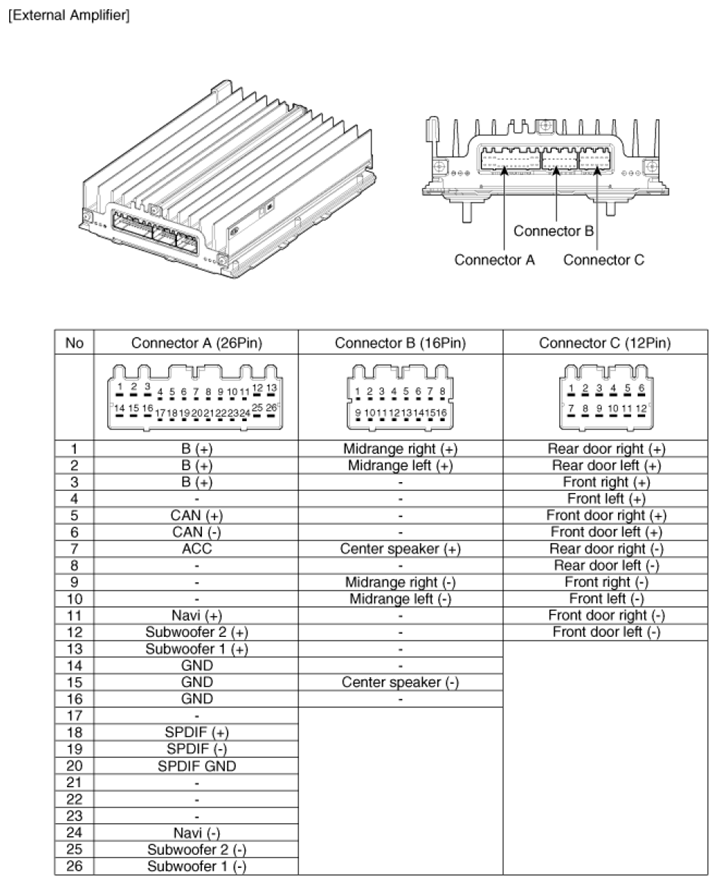

CONNECTOR TERMINAL REFERENCE CHART
| NO | Connector A | Connector B |
|---|---|---|
| 1 | - | CAN H |
| 2 | Video V | - |
| 3 | Video V GND | - |
| 4 | Video GND | Steering remote control |
| 5 | SPDIF GND | - |
| 6 | SPDIF + | - |
| 7 | - | iPod Video |
| 8 | Illumination + | AUX R IN |
| 9 | R position | AUX GND |
| 10 | - | MIC+ (B/T) |
| 11 | Video power | ACC |
| 12 | Navi voice - | B+ |
| 13 | Navi voice + | CAN L |
| 14 | - | AV-TAIL |
| 15 | SPDIF - | P position |
| 16 | Door unlock | Speed |
| 17 | Illumination - | Steering GND |
| 18 | Antenna power | - |
| 19 | iPod V GND | |
| 20 | AUX detect | |
| 21 | AUX L IN | |
| 22 | MIC- (B/T) | |
| 23 | Main GND | |
| 24 | Main GND | |
RADIO ANTENNA SPECIFICATIONS CHART
| Radio antenna 1 | No. | Description | No. | Description |
|---|---|---|---|---|
| 1 | Diversity ANT | 2 | - |
RADIO ANTENNA SPECIFICATIONS CHART
| Radio antenna 2 | No. | Description | No. | Description |
|---|---|---|---|---|
| 1 | - | 2 | FM2 |
RADIO ANTENNA SPECIFICATIONS CHART
| USB connector | No. | Description | No. | Description |
|---|---|---|---|---|
| 1 | USB Ground | 3 | USB (-) | |
| 2 | USB D (+) | 4 | USB VCC |

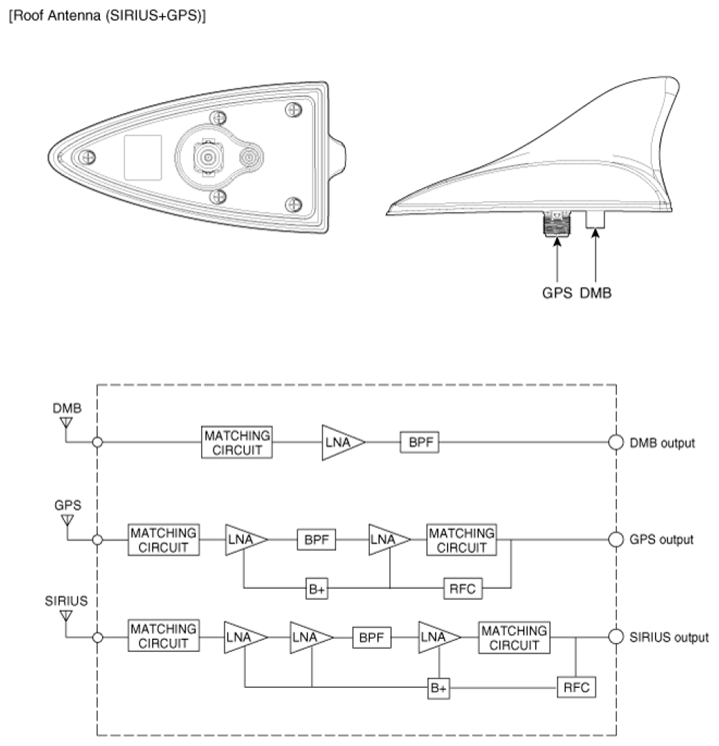

RADIO ANTENNA SPECIFICATIONS CHART
| SIRIUS antenna | No. | Description | No. | Description |
|---|---|---|---|---|
| 1 | SIRIUS Signal | 2 | Ground |
RADIO ANTENNA SPECIFICATIONS CHART
| GPS antenna | No. | Description | No. | Description |
|---|---|---|---|---|
| 1 | GPS Signal | 2 | Ground |
RADIO ANTENNA SPECIFICATIONS CHART
| Keyboard connector | No. | Description | No. | Description |
|---|---|---|---|---|
| 1 | GND | 7 | Key Right | |
| 2 | - | 8 | Key Left | |
| 3 | - | 9 | Right CW | |
| 4 | GND | 10 | Left CCW | |
| 5 | Illumination - | 11 | Left CW | |
| 6 | Illumination + | 12 | - |
