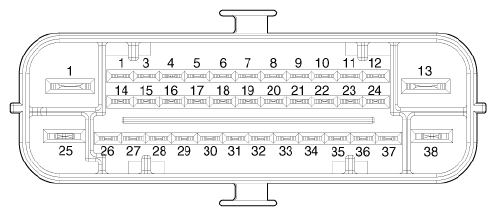

Terminal Function
WARNING: This page is about a different car, the 2020 Hyundai Kona. However, it is still accessible from the selected car via links, so may be relevant.
| Pin No | Description | Current 12V/20C (AMP) | Voltage Range (V) |
|---|---|---|---|
| 1 | Voltage supply for Pump Motor | ≤34 | 0 - 18 |
| 2 | Brake Light Switch | ≤22m | 0 - 18 |
| 4 | FR Wheel Speed Sensor Power | - | 0 - 18 |
| 6 | IGN 1 | ≤10m | 0 - 18 |
| 10 | C-CAN low | 44m type. | 0 - 18 |
| 11 | C-CAN high | 44m type. | 0 - 18 |
| 12 | HAC control | - | 0 - 18 |
| 13 | Ground for recirculation pump | - | - |
| 18 | L-CAN low | 44m type. | 0 - 18 |
| 19 | L-CAN high | 44m type. | 0 - 18 |
| 25 | Voltage supply for solenoid valves | ≤17 | 0 - 18 |
| 26 | FR Wheel speed sensor ground | ≤34m | 0 - 18 |
| 27 | FR Wheel speed sensor signal | ≤34m | 0 - 18 |
| 28 | ESS control | - | 0 - 18 |
| 29 | RL Wheel speed sensor signal | ≤34m | 0 - 18 |
| 30 | RL Wheel speed sensor ground | ≤34m | 0 - 18 |
| 32 | VDC switch | ≤18m | 0 - 18 |
| 33 | RR Wheel speed sensor signal | ≤34m | 0 - 18 |
| 34 | RR Wheel speed sensor ground | ≤34m | 0 - 18 |
| 35 | Parking brake switch | ≤18m | 0 - 18 |
| 36 | FL Wheel speed sensor signal | ≤34m | 0 - 18 |
| 37 | FL Wheel speed sensor ground | ≤34m | 0 - 18 |
