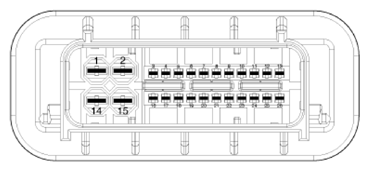

| 1 |
Ground 2 (Power) |
| 2 |
Ground 1 (Power) |
| 3 |
- |
| 4 |
Paddle shift "Up" |
| 5 |
Paddle shift "Down" |
| 6 |
Inhibitor switch signal "R" |
| 7 |
Inhibitor switch signal "N" |
| 8 |
Inhibitor switch signal "D" |
| 9 |
Inhibitor switch signal "P" |
| 10 |
- |
| 11 |
Ignition voltage |
| 12 |
Input speed sensor signal 2 (Even) |
| 13 |
Input speed sensor power 2 (9 V) |
| 14 |
Battery power 2 (Motor) |
| 15 |
Battery power 1 (Motor) |
| 16 |
Battery voltage (Low Power) |
| 17 |
P-CAN 1 Low |
| 18 |
P-CAN 1 High |
| 19 |
Local-DCT 1 Low |
| 20 |
Local-DCT 1 High |
| 21 |
Local-DCT 2 Low |
| 22 |
Local-DCT 2 High |
| 23 |
PT-Local 1 Low |
| 24 |
PT-Local 2 Low |
| 25 |
Input speed sensor signal 1 (Odd) |
| 26 |
Input speed sensor power 1 (9 V) |
