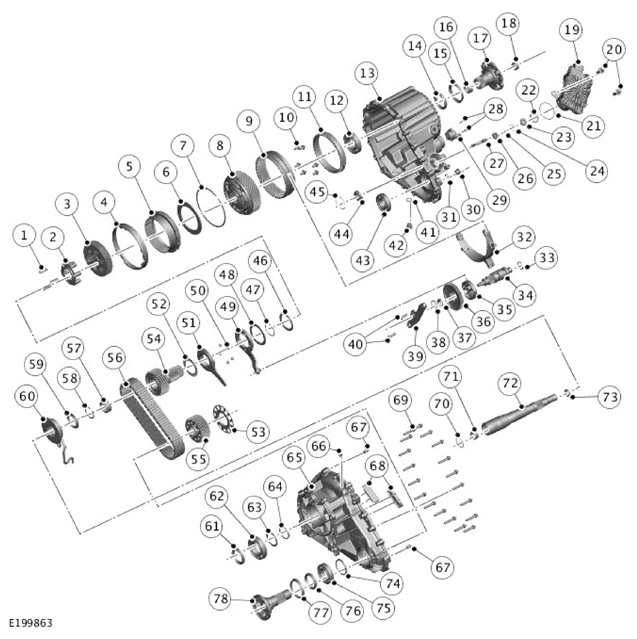

| 1 |
Synchronization spring (3 off) |
| 2 |
Spring bracket |
| 3 |
Multiplate clutch (10 - friction plates, 10 - steel plates) |
| 4 |
Synchronization cup |
| 5 |
Drum clutch |
| 6 |
Plate clutch pack |
| 7 |
Synchronization spring |
| 8 |
Differential assembly |
| 9 |
Shifting sleeve |
| 10 |
Screw (6 off) |
| 11 |
Synchronizer |
| 12 |
Bearing |
| 13 |
Rear housing |
| 14 |
Transfer case output seal |
| 15 |
O-ring seal |
| 16 |
Bearing needle |
| 17 |
Rear output flange |
| 18 |
Bearing needle |
| 19 |
Transfer Case Control Module (TCCM) |
| 20 |
Bolt (2 off) |
| 21 |
O-ring |
| 22 |
O-ring |
| 23 |
TCCM seal |
| 24 |
Retaining ring |
| 25 |
Retaining ring |
| 26 |
Transfer case motor shaft bearing |
| 27 |
Transfer case motor shaft |
| 28 |
Bolt (2 off) |
| 29 |
High/low range position sensor |
| 30 |
Filler Plug |
| 31 |
Shim |
| 32 |
Shifting fork - High/Low range |
| 33 |
Circlip |
| 34 |
Transfer case actuator shaft |
| 35 |
Clutch control disc |
| 36 |
Gear |
| 37 |
Actuator shaft bearing |
| 38 |
Circlip |
| 39 |
Actuator shaft bearing bracket |
| 40 |
Bolt (2 off) |
| 41 |
Shim |
| 42 |
Drain plug |
| 43 |
Transfer case housing bearing |
| 44 |
Bearing |
| 45 |
Circlip |
| 46 |
Retaining ring |
| 47 |
Retaining ring |
| 48 |
Bearing needle |
| 49 |
Clutch lever |
| 50 |
Ball (5 off) |
| 51 |
Fixed lever |
| 52 |
Bearing needle |
| 53 |
Reluctor ring |
| 54 |
Drive chain sprocket |
| 55 |
Drive chain sprocket |
| 56 |
Drive chain |
| 57 |
Needle roller bearing |
| 58 |
Retaining ring |
| 59 |
Oil pump - spacer ring |
| 60 |
Oil pump |
| 61 |
O-ring seal |
| 62 |
Bearing Retaining ring |
| 63 |
Shim |
| 64 |
Circlip |
| 65 |
Front housing |
| 66 |
Adapter vent Screw (2 off) |
| 67 |
Dowel pin (2 off) |
| 68 |
Chain guide (2 off) |
| 69 |
Bolt (19 off) |
| 70 |
O-ring |
| 71 |
Input shaft plug |
| 72 |
Input shaft |
| 73 |
Needle roller bearing |
| 74 |
Circlip |
| 75 |
Front output flange bearing |
| 76 |
Front output flange seal |
| 77 |
Front output flange seal ring |
| 78 |
Front output flange |
