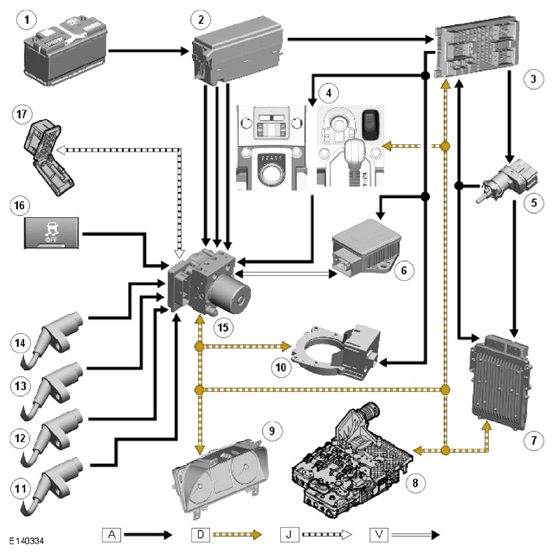

Control Diagram
NOTE:
A = Hardwired; D = High speed CAN bus; J = Diagnostic ISO 9141 K line; V = Private CAN bus.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Battery |
| 2 | EJB (engine junction box) |
| 3 | CJB |
| 4 | Terrain response rotary control module |
| 5 | Stoplamp switch |
| 6 | Yaw rate and lateral acceleration sensor |
| 7 | ECM |
| 8 | TCM (transmission control module) |
| 9 | Instrument cluster |
| 10 | Steering angle sensor |
| 11 | Wheel speed sensor |
| 12 | Wheel speed sensor |
| 13 | Wheel speed sensor |
| 14 | Wheel speed sensor |
| 15 | ABS module |
| 16 | DSC switch |
| 17 | Diagnostic socket |
