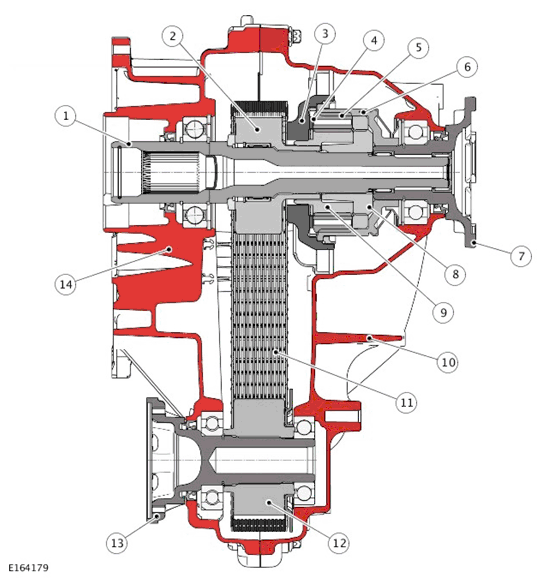

Transfer Case - Sectional View
| ITEM | DESCRIPTION |
|---|---|
| 1 | Input shaft |
| 2 | Drive chain sprocket |
| 3 | Center differential cap |
| 4 | Friction washer |
| 5 | Planetary gear (6 off) |
| 6 | Center differential internal gear |
| 7 | Rear output flange |
| 8 | Center differential coupling |
| 9 | Center differential sun gear |
| 10 | Rear housing assembly |
| 11 | Drive chain |
| 12 | Drive chain sprocket - Front output |
| 13 | Front output flange |
| 14 | Front housing assembly |
