Inspection Procedure
- INSPECT MULTI-DISPLAY CONTROLLER SUB-ASSY

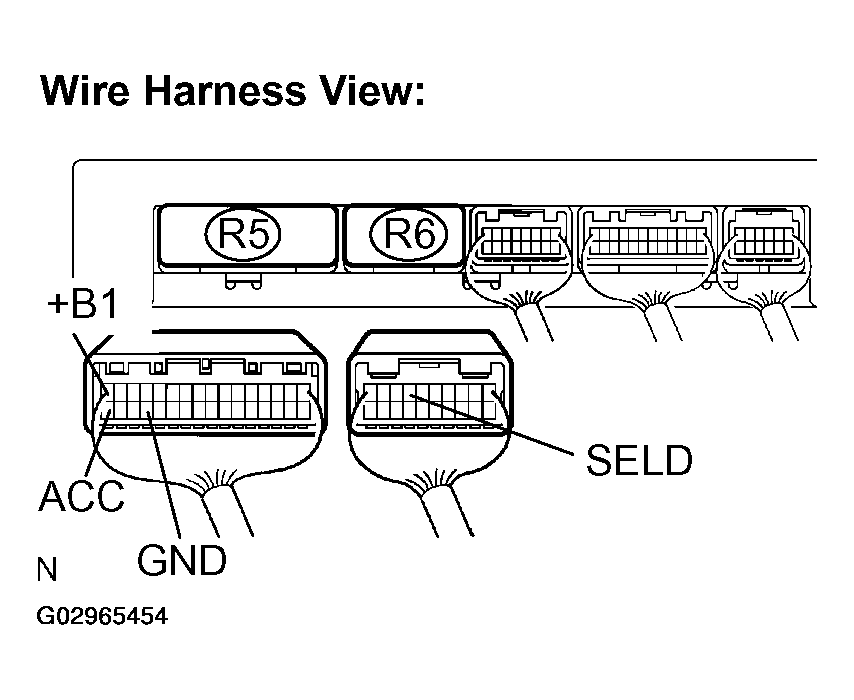

- Disconnect the multi-display controller sub-assy connectors R5 and R6.
- Measure the resistance according to the value(s) in TESTER CONNECTION SPECIFIED CONDITION TABLE .
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Standard:
TESTER CONNECTION SPECIFIED CONDITION TABLETester connection Condition Specified condition GND - Body ground Always Below 1 ohms SELD - Body ground Always Below 1 ohms - Measure the voltage according to the value(s) in TESTER CONNECTION SPECIFIED CONDITION TABLE .
Standard:
TESTER CONNECTION SPECIFIED CONDITION TABLETester connection Condition Specified condition +B1 - GND Always 10 to 14 V ACC - GND Ignition SW ACC 10 to 14 V
- NG: REPAIR OR REPLACE HARNESS OR CONNECTOR
- OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN DIAGNOSTIC TROUBLE CODE TABLE (SEE DIAGNOSTIC TROUBLE CODE TABLE )
