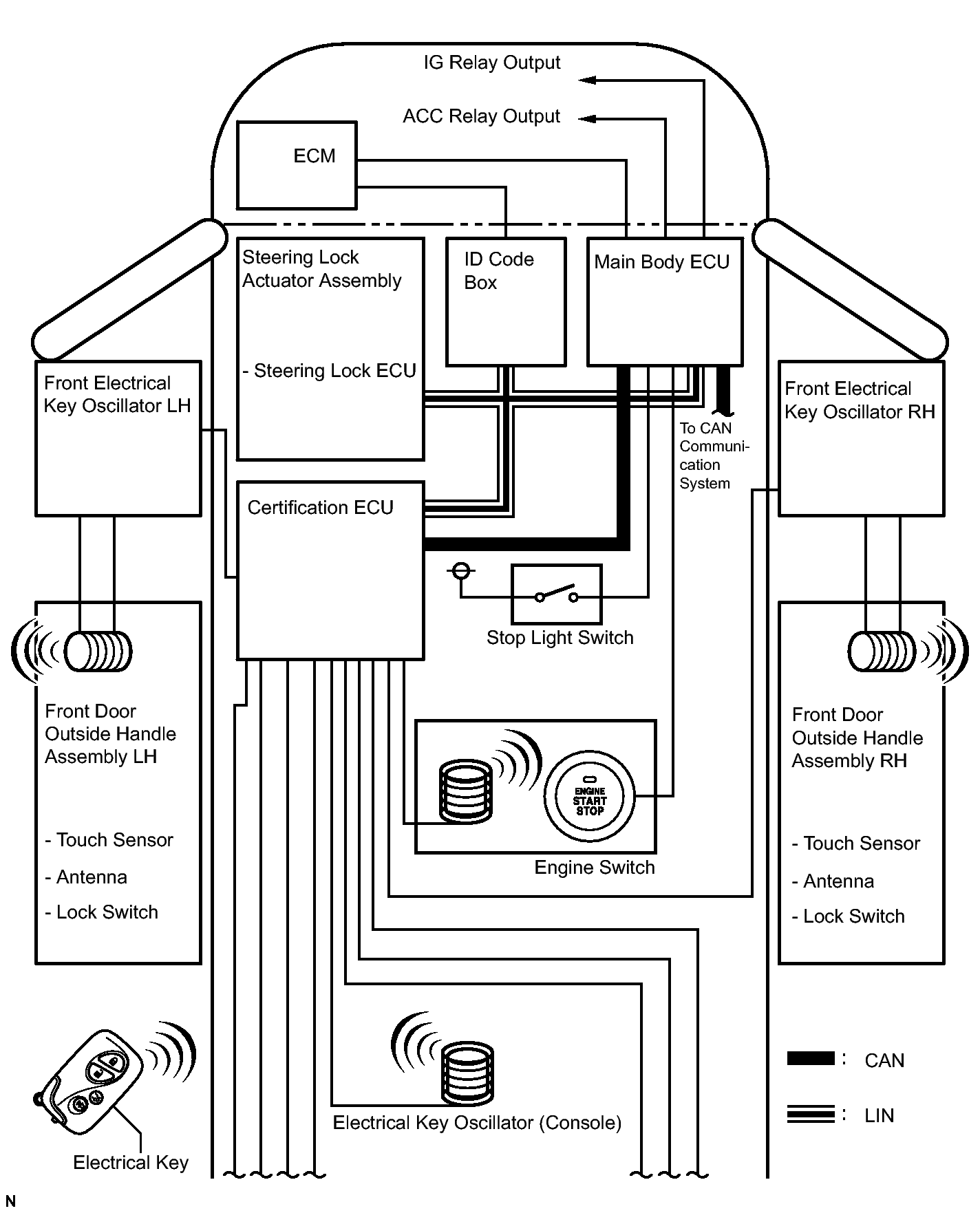

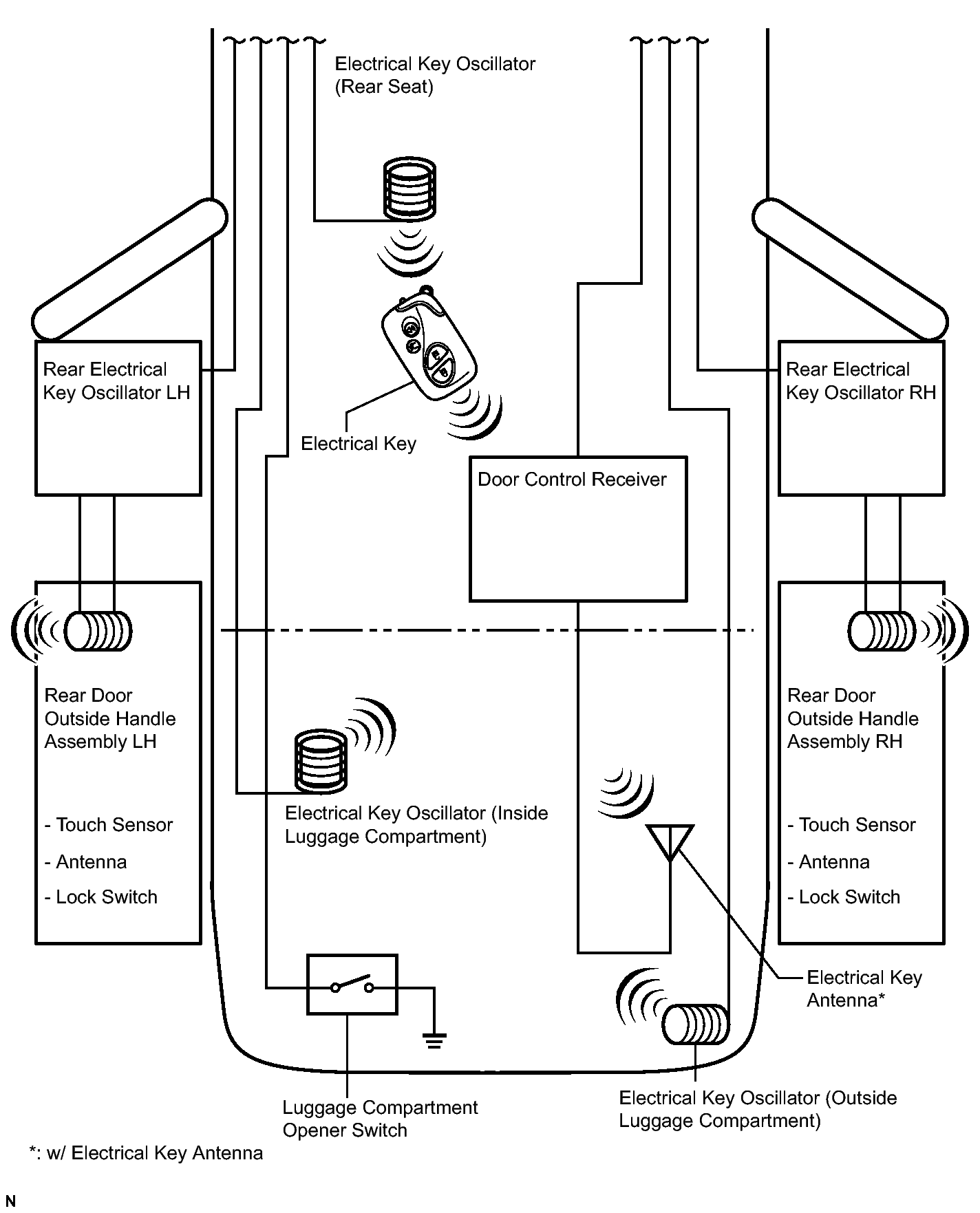

| Main body ECU |
Certification ECU |
Engine switch position signal |
CAN |
| Courtesy light switch signal |
| Door lock output signal |
| Luggage compartment door output request signal |
| Wireless door lock buzzer request signal |
| Door lock position switch signal |
| D/P door key operated switch signal |
| Luggage compartment door key operated switch signal |
| Main body ECU |
Combination meter |
Wireless door lock buzzer request signal |
CAN |
| Certification ECU |
Main body ECU |
Illumination light request signal |
CAN |
| Light answer back signal |
| Door lock/unlock request signal |
| Certification ECU |
Driver seat ECU |
Memory call replay request signal |
CAN |
| Certification ECU |
Combination meter |
Meter buzzer single-shot request signal |
CAN |
| Meter buzzer intermittence request signal |
| Meter buzzer continuation request signal |
| Door open display signal |
| Keyloss warning signal |
| Low key battery warning signal |
| Shift position warning signal |
| Steering lock abnormal warning |
| Steering lock unlock warning |
| Combination meter |
Certification ECU/Main body ECU |
Vehicle speed signal |
CAN |
| ID code box |
Certification ECU |
Matching request random number signal |
LIN |
| EEP ROM access malfunction |
| Model code matching signal |
| Model code mismatching signal |
| ECM code receiving status |
| Engine start permission request signal |
| Engine start permission response signal |
| S code matching result signal |
| S code registration status signal |
| S code registration mode signal |
| L code matching result signal |
| ECM communication signal |
| Registered key number response signal |
| Diagnosis mode switching signal |
| Registered key number signal |
| Certification ECU |
ID code box |
3 bit code request signal |
LIN |
| ID code matching result signal |
| Registered key number signal |
| Vehicle type handle signal |
| Certification ECU |
- ID code box
- Steering lock ECU
|
L code registration mode signal |
LIN |
| Diagnosis mode request signal |
| DTC clear request signal |
| L code registration status signal |
| Steering lock ECU |
- Certification ECU
- ID code box
|
Steering lock request signal |
LIN |
| Steering unlock signal |
| Steering lock confirmation signal |
| Steering unlock confirmation signal |
| Diagnosis response signal |
| Steering unlock drive relay signal |
| Steering lock drive relay signal |
| Steering lock motor operation signal |
| Main body ECU |
Certification ECU |
Shift position P signal |
LIN |
| Engine starting status signal |
| ACC relay operating status signal |
| IG relay operating status signal |
| Main body ECU |
Steering lock ECU |
Steering lock relay power supply status signal |
LIN |
| Steering lock ECU |
- Certification ECU
- Main body ECU
|
Steering lock catching malfunction signal |
LIN |
| Push button start malfunction signal |
| Engine operation signal |
