System Diagram

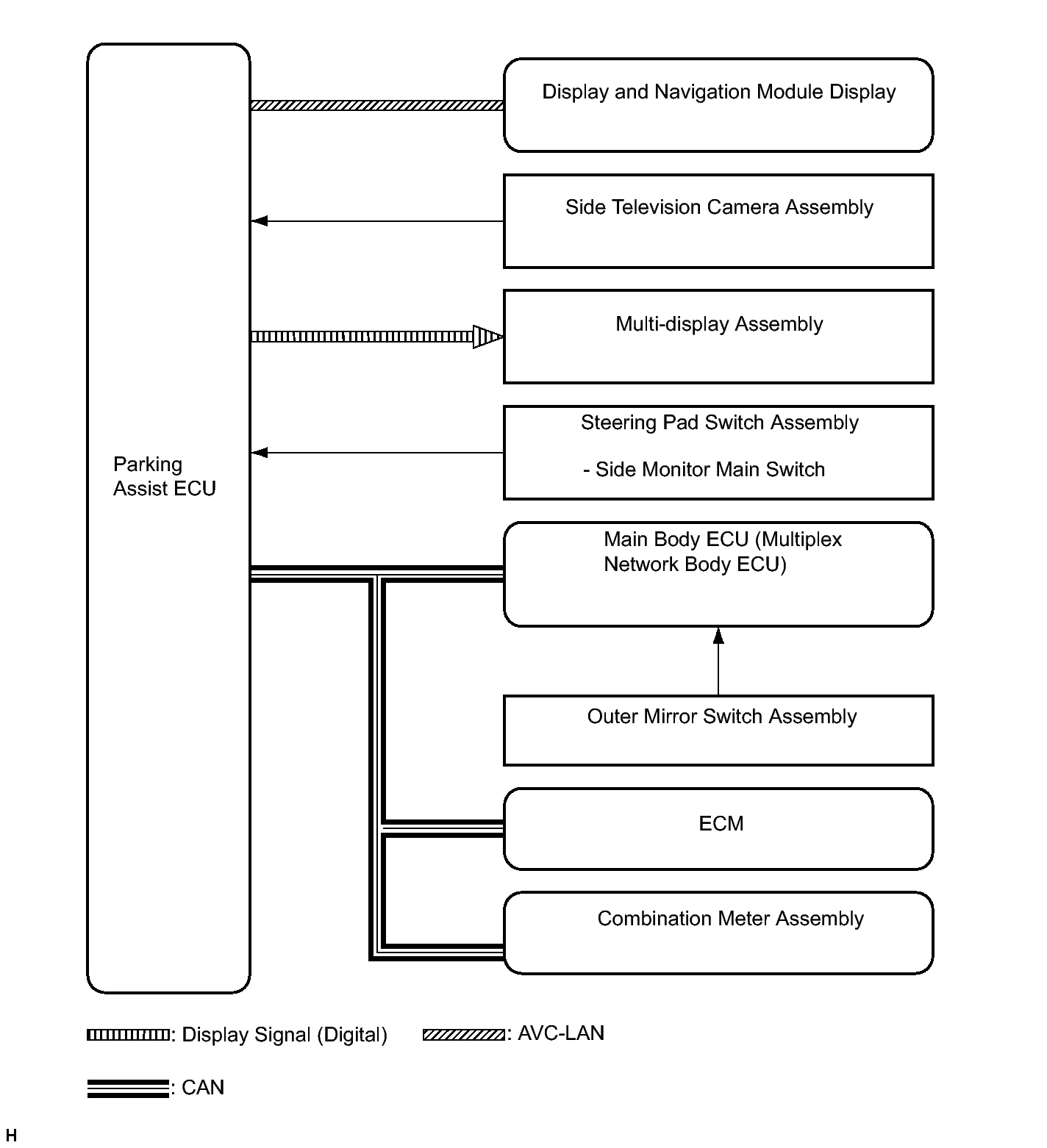

Fig 1: Parking Assist ECU System Diagram
GTY257356Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
COMMUNICATION TABLE

Sender Receiver Signal Line
Parking Assist ECU Multi-display Display Digital communication cable
ECM Parking Assist ECU Shift position CAN
Combination Meter Assembly Parking Assist ECU Vehicle speed CAN
Main Body ECU (Multiplex Network Body ECU) Parking Assist ECU Outer mirror switch CAN
Display and Navigation Module Display Parking Assist ECU Display switching AVC-LAN
