Components [10/2016 - 11/2021]
Fig 1: Steering Column Assembly Replacement Components With Torque Specifications [10/2016 - 11/2021] (1 Of 7)
| *1 | STEERING WHEEL ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
| *A | for Manual Tilt and Manual Telescopic Steering Column | - | - |
| *1 | STEERING COLUMN COVER | *2 | TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY |
| *A | for Power Tilt and Power Telescopic Steering Column | - | - |
| *1 | STEERING COLUMN COVER | *2 | TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY |

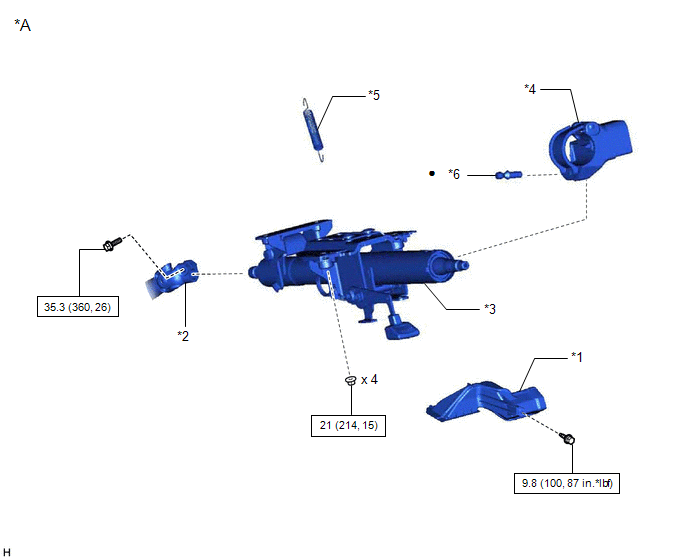

Fig 4: Steering Column Assembly Replacement Components With Torque Specifications [10/2016 - 11/2021] (4 Of 7)
| *A | for Manual Tilt and Manual Telescopic Steering Column | - | - |
| *1 | AIR DUCT SUB-ASSEMBLY | *2 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY |
| *3 | STEERING COLUMN ASSEMBLY | *4 | STEERING LOCK ACTUATOR ASSEMBLY |
| *5 | BRAKE PEDAL RETURN SPRING | *6 | STEERING LOCK SET BOLT |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

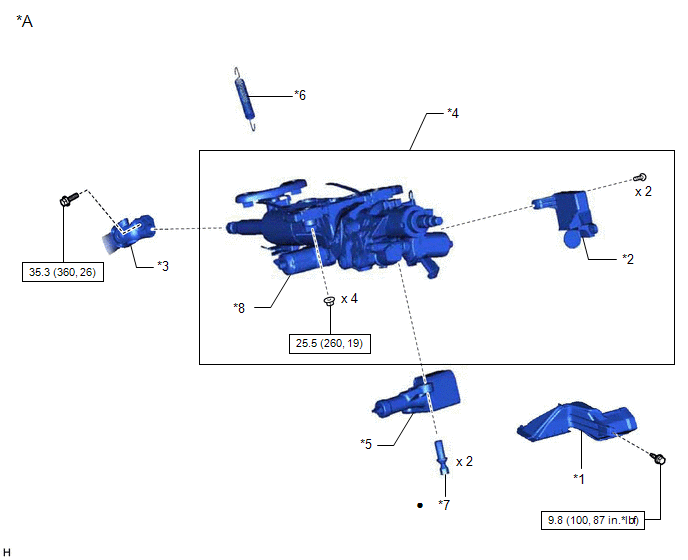

Fig 5: Steering Column Assembly Replacement Components With Torque Specifications [10/2016 - 11/2021] (5 Of 7)
| *A | for Power Tilt and Power Telescopic Steering Column | - | - |
| *1 | AIR DUCT SUB-ASSEMBLY | *2 | MULTIPLEX TILT AND TELESCOPIC ECU |
| *3 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY | *4 | STEERING COLUMN ASSEMBLY |
| *5 | STEERING LOCK ACTUATOR ASSEMBLY | *6 | BRAKE PEDAL RETURN SPRING |
| *7 | STEERING LOCK SET BOLT | *8 | TILT STEERING GEAR WITH MOTOR ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

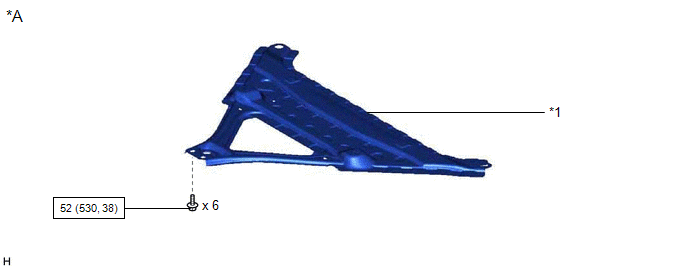

Fig 6: Steering Column Assembly Replacement Components With Torque Specifications [10/2016 - 11/2021] (6 Of 7)
| *A | for 2WD | - | - |
| *1 | FRONT SUSPENSION MEMBER BRACE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
Fig 7: Steering Column Assembly Replacement Components With Torque Specifications [10/2016 - 11/2021] (7 Of 7)
| *A | for 2WD | *B | for AWD |
| *1 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY | *2 | STEERING SLIDING YOKE SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
