Components [11/2021 - ]

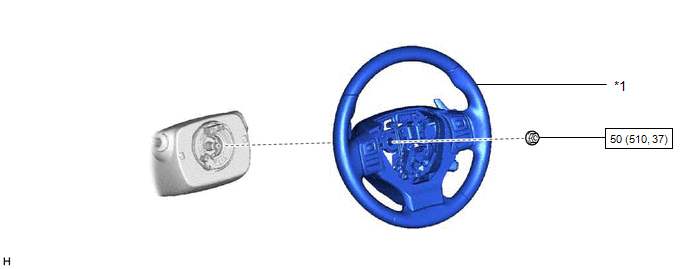

Fig 1: Steering Column Assembly Replacement Components With Torque Specifications [11/2021 - ] (1 Of 7)
| *1 | STEERING WHEEL ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
| *A | for Manual Tilt and Manual Telescopic Steering Column | - | - |
| *1 | STEERING COLUMN COVER | *2 | TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY |
| *A | for Power Tilt and Power Telescopic Steering Column | - | - |
| *1 | STEERING COLUMN COVER | *2 | TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY |

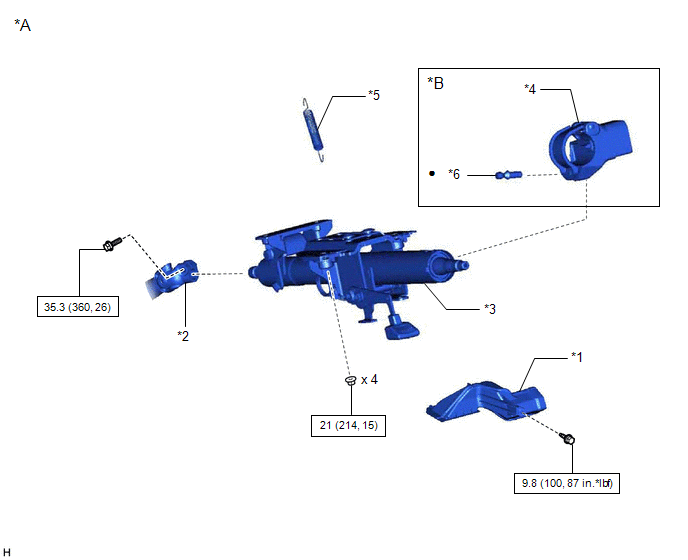

Fig 4: Steering Column Assembly Replacement Components With Torque Specifications [11/2021 - ] (4 Of 7)
| *A | for Manual Tilt and Manual Telescopic Steering Column | *B | for Manual Tilt and Manual Telescopic Steering Column with Steering Lock Actuator Assembly |
| *1 | AIR DUCT SUB-ASSEMBLY | *2 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY |
| *3 | STEERING COLUMN ASSEMBLY | *4 | STEERING LOCK ACTUATOR ASSEMBLY |
| *5 | BRAKE PEDAL RETURN SPRING | *6 | STEERING LOCK SET BOLT |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

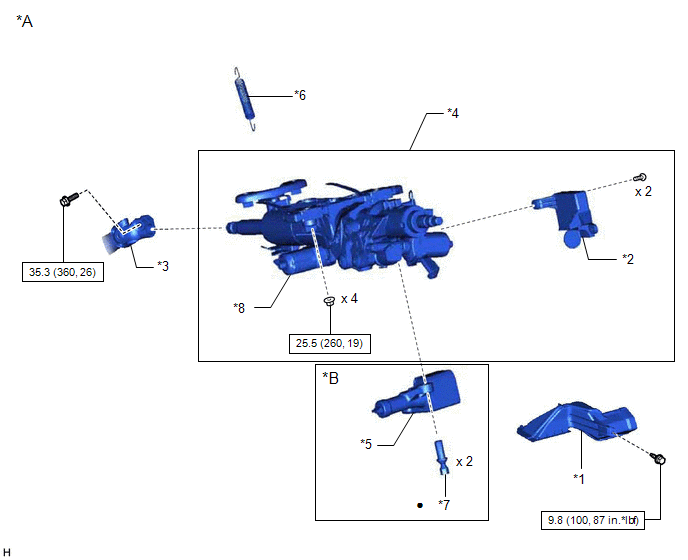

Fig 5: Steering Column Assembly Replacement Components With Torque Specifications [11/2021 - ] (5 Of 7)
| *A | for Power Tilt and Power Telescopic Steering Column | *B | for Power Tilt and Power Telescopic Steering Column with Steering Lock Actuator Assembly |
| *1 | AIR DUCT SUB-ASSEMBLY | *2 | MULTIPLEX TILT AND TELESCOPIC ECU |
| *3 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY | *4 | STEERING COLUMN ASSEMBLY |
| *5 | STEERING LOCK ACTUATOR ASSEMBLY | *6 | BRAKE PEDAL RETURN SPRING |
| *7 | STEERING LOCK SET BOLT | *8 | TILT STEERING GEAR WITH MOTOR ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

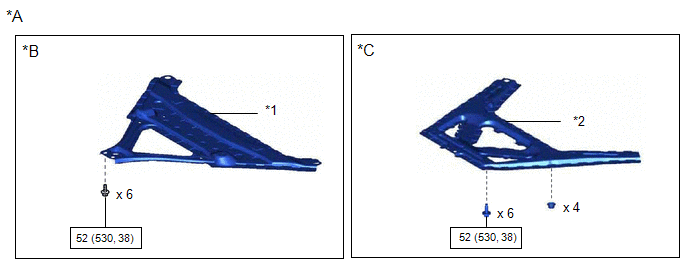

Fig 6: Steering Column Assembly Replacement Components With Torque Specifications [11/2021 - ] (6 Of 7)
| *A | for 2WD | *B | for 8AR-FTS, 2GR-FKS |
| *C | for 2UR-GSE | - | - |
| *1 | FRONT SUSPENSION MEMBER BRACE | *2 | FRONT SUSPENSION MEMBER BRACE SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

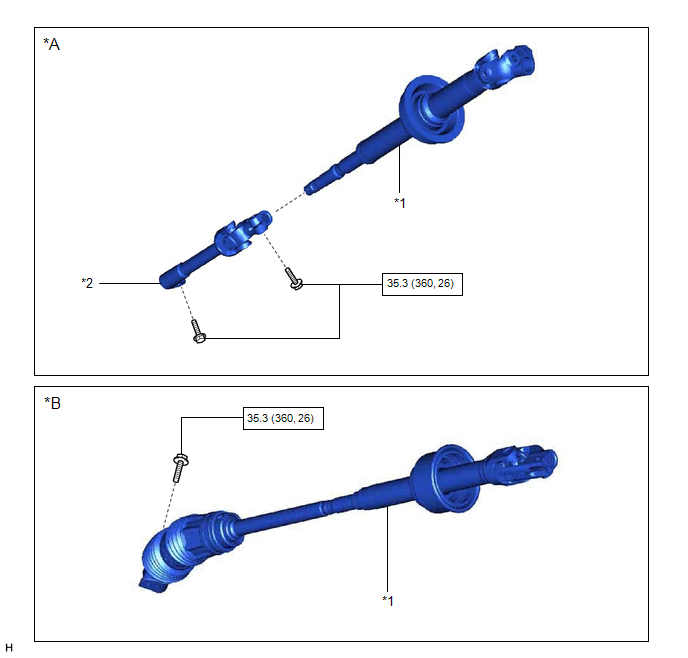

| *A | for 2WD | *B | for AWD |
| *1 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY | *2 | STEERING SLIDING YOKE SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
