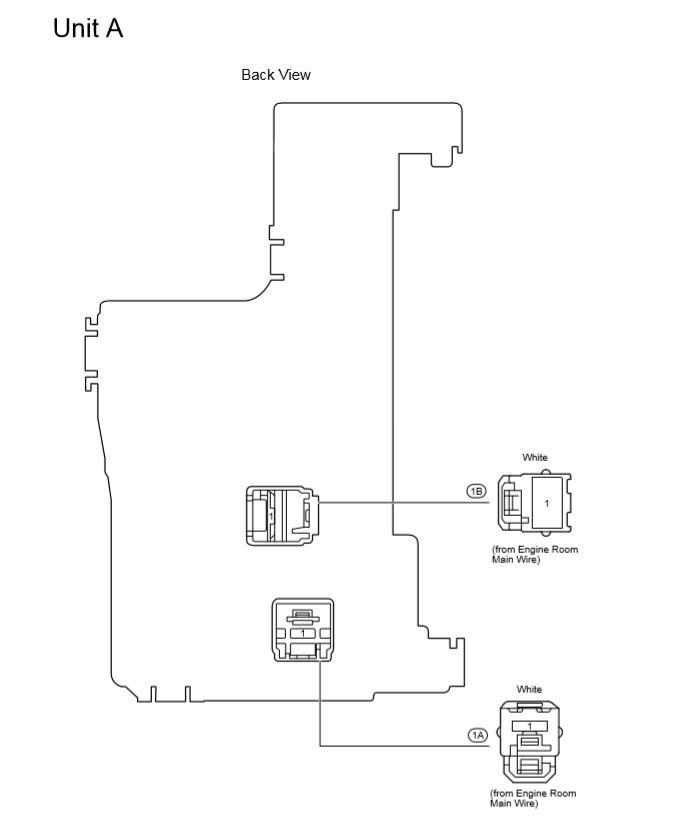

Engine Room Relay Block Assembly And Engine Room Junction Block Assembly No. 1- Front Fender Apron LH: Notes

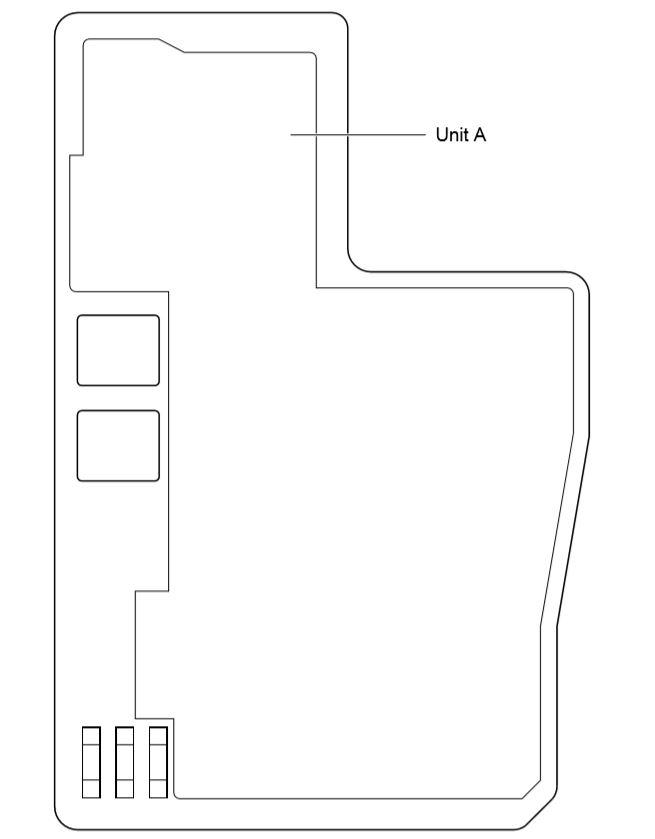

For additional information, refer to Figure.

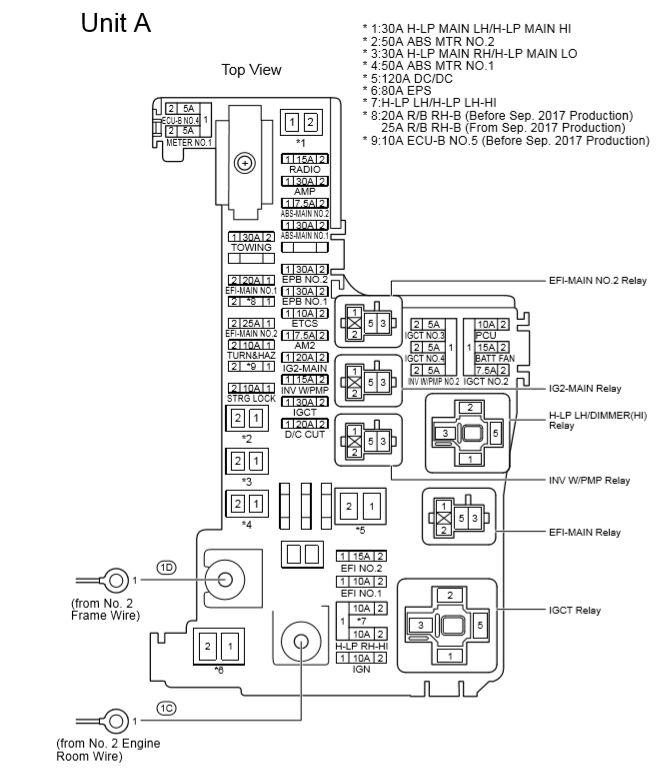

ENGINE ROOM R/B AND J/B No. 1 RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| EFI-MAI NO. 2 Relay |
| IG2-MAIN Realy |
| H-LP LH/DIMMER Relay |
| INV W/PMP Relay |
| EFI-MAIN Relay |
| IGCT Relay |
Engine Room R/B And J/B No. 1 Fuse Identification Legend
| FUSE | |
|---|---|
| 5A | ECU-B NO. 4 |
| 5A | IGCT NO. 3 |
| 5A | IGCT NO. 4 |
| 5A | INV W/PMP NO. 2 |
| 5A | METER NO. 1 |
| 7.5A | ABS-MAIN NO. 2 |
| 7.5A | AM2 |
| 7.5A | IGCT NO. 2 |
| 10A | ECU-B NO. 5 |
| 10A | EFI NO. 1 |
| 10A | ETCS |
| 10A | H-LP LH/H-LP LH-HI |
| 10A | H-LP RH-HI |
| 10A | IGN |
| 10A | PCU |
| 10A | SRG LOCK |
| 10A | TURN&HAZ |
| 15A | BATT FAN |
| 15A | EFI NO. 2 |
| 15A | INV W/PMP |
| 20A | D/C CUT |
| 20A | EFI-MAIN NO. 1 |
| 20A | IG2-MAIN |
| 20A | R/B RH-B |
| 25A | EFI-MAIN NO. 2 |
| 25A | R/B RH-B |
| 30A | ABS-MAIN NO. 1 |
| 30A | AMP |
| 30A | EPB NO. 1 |
| 30A | EPB NO. 2 |
| 30A | H-LP MAIN LH/H-LP MAIN HI |
| 30A | H-LP MAIN RH/H-LP MAIN LO |
| 30A | IGCT |
| 50A | ABS MTR NO. 1 |
| 50A | ABS MTR NO. 2 |
| 80A | EPS |
| 120A | DC/DC |
