Engine Room Relay Block Assembly And Engine Room Junction Block Assembly No. 2 - Front Fender Apron RH: Notes

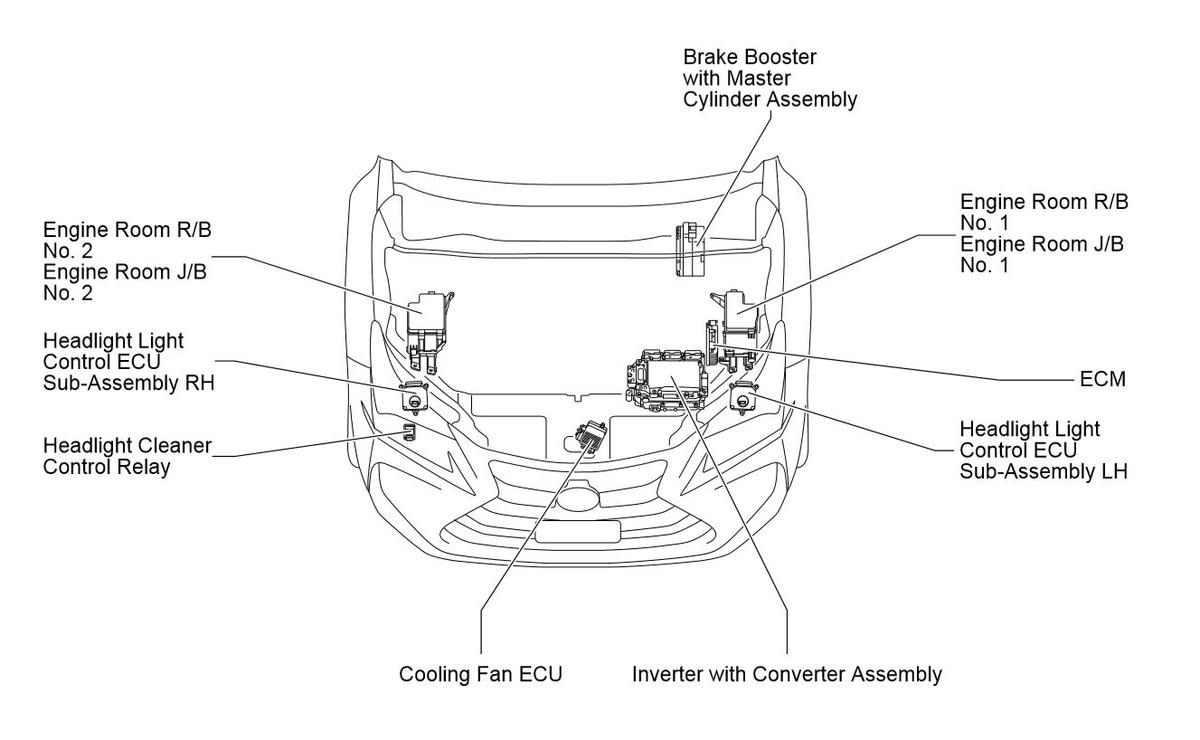

For additional information, refer to Figure.

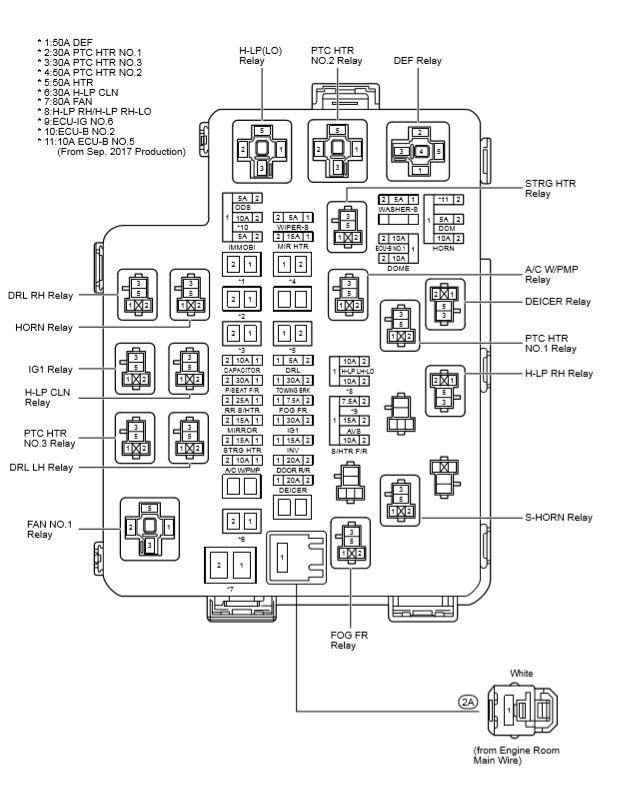

ENGINE ROOM R/B AND J/B No. 2 RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| FAN NO. 1 Relay |
| DRL LH Relay |
| PTC HTR NO. Relay |
| H-LP CLN Relay |
| IG1 Relay |
| HORN Relay |
| DRL RH Relay |
| H-LP(LO) Relay |
| PTC HTR NO. 2 Relay |
| DEF Relay |
| STRG HTR Relay |
| A/C W/PMP Relay |
| DEICER Relay |
| PTC HTR NO. 1 Relay |
| H-LP RH Relay |
| S-HORN Relay |
| FOG FR Relay |
Engine Room R/B And J/B NO. 2 Fuse Identification Legend
| FUSE | |
|---|---|
| 5A | DCM |
| 5A | DRL |
| 5A | IMMOBI |
| 5A | OBS |
| 5A | WASHER-S |
| 5A | WIPER-S |
| 7.5A | ECU-IG NO. 6 |
| 7.5A | FOG FR |
| 10A | CAPACITOR |
| 10A | DOME |
| 10A | ECU-B NO. 1 |
| 10A | ECU-B NO. 2 |
| 10A | ECU-B NO. 5 |
| 10A | H-LP LH-LO |
| 10A | H-LP RH/H-LP RH-LO |
| 10A | HORN |
| 10A | S/HTR F/R |
| 15A | AVS |
| 15A | INV |
| 15A | MIR HTR |
| 15A | MIRROR |
| 15A | STRG HTR |
| 20A | DEICER |
| 20A | DOOR R/R |
| 30A | H-LP CLN |
| 30A | IG1 |
| 30A | P/SEAT F/R |
| 30A | PTC HTR NO. 1 |
| 30A | PTC HTR NO. 3 |
| 30A | TOWING |
| 30A | TOWING BRK |
| 50A | DEF |
| 50A | HTR |
| 50A | PTC HTR NO. 2 |
| 80A | FAN |
