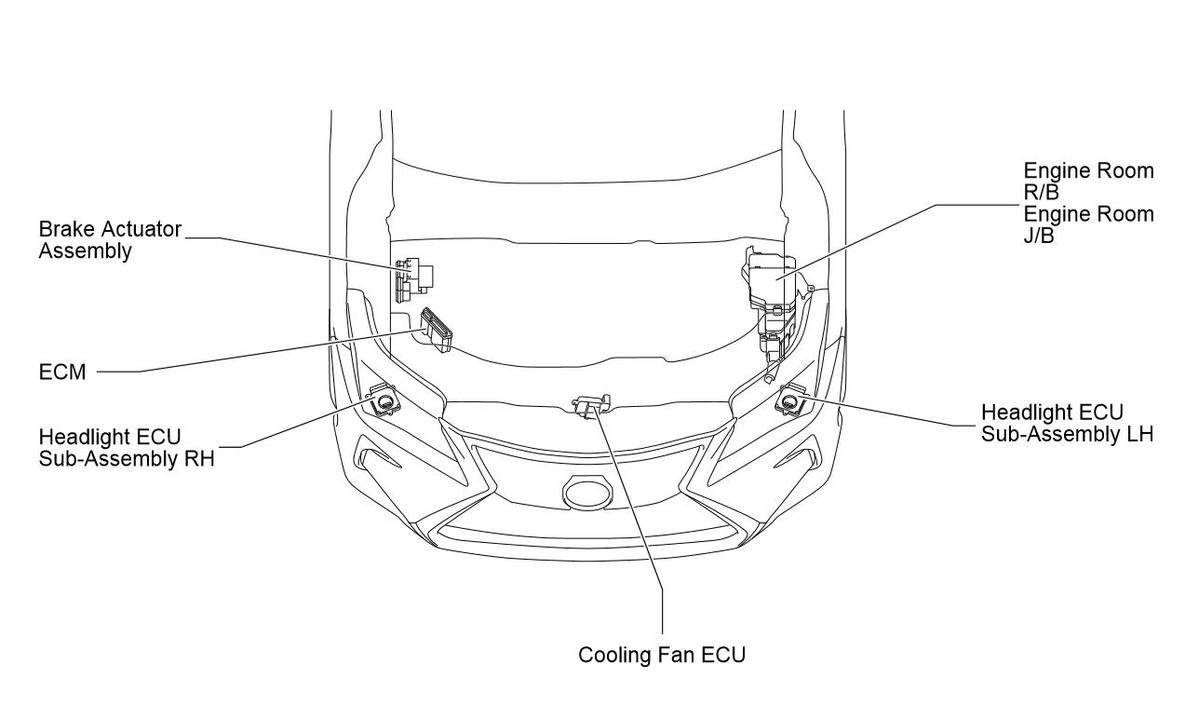

Engine Room Relay Block Assembly And Engine Room Junction Block Assembly - Front Fender Apron LH: Notes

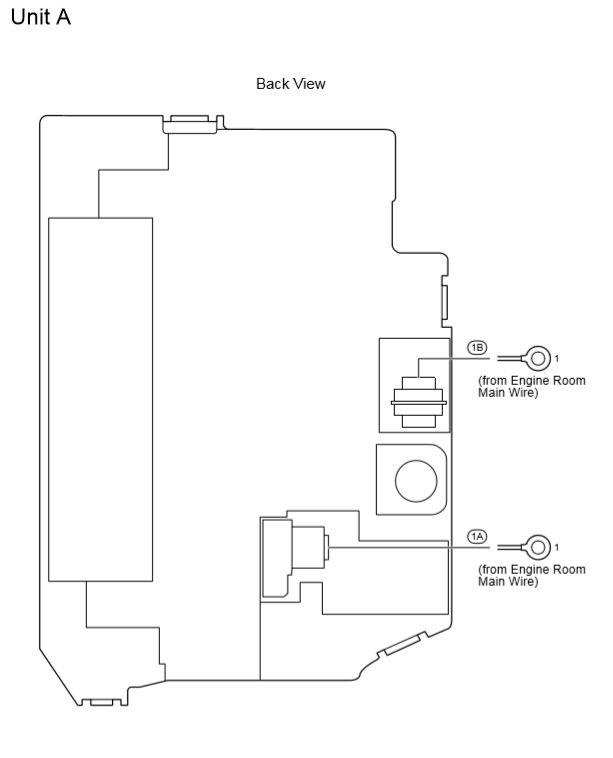

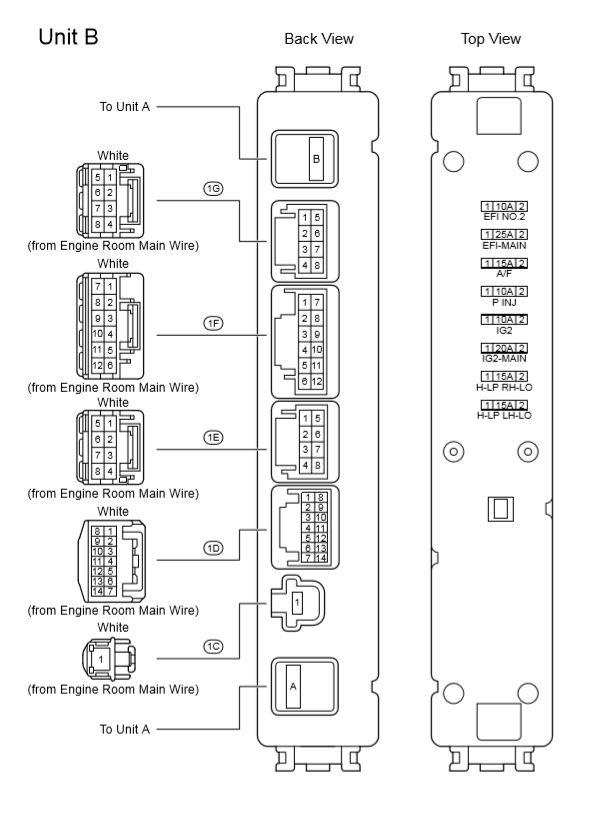

For additional information, refer to Figure.

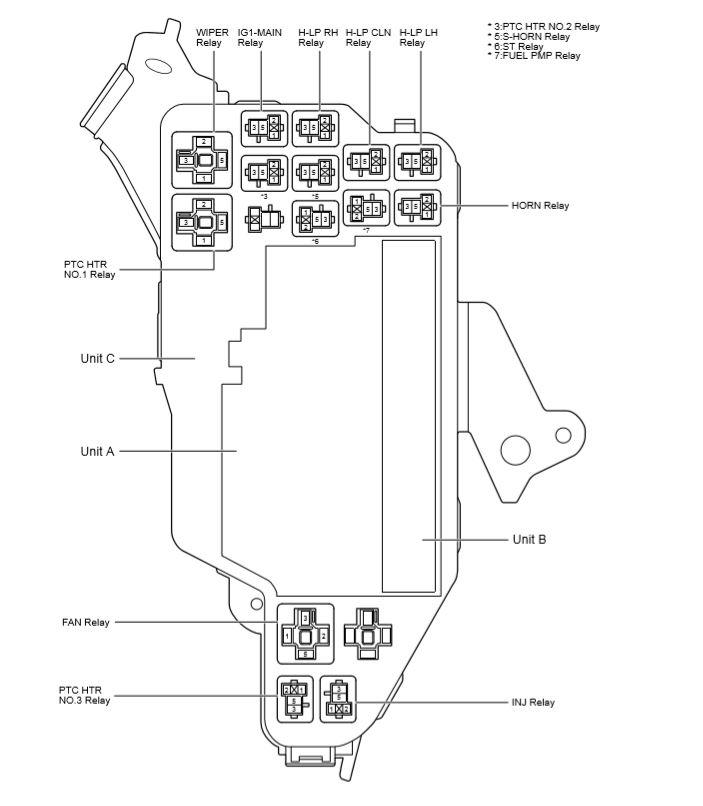

ENGINE ROOM R/B AND J/B RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| PTC HTR NO. 1 Relay |
| WIPER Relay |
| IG1-MAIN Relay |
| H-LP RH Relay |
| H-LP CLN Relay |
| H-LP LH Relay |
| HORN Relay |
| PTC HTR NO. 2 Relay |
| S-HORN Relay |
| ST Relay |
| FUEL PUMP Relay |
Engine Room R/B And J/B Fuse Identification Legend
| FUSE | |
|---|---|
| 5A | ECU-IG1 NO. 6 |
| 5A | ECU-IG2 NO. 1 |
| 7.5A | P/OUTLET NO. 2 |
| 7.5A | S-HORN |
| 7.5A | WIPER NO. 2 |
| 7.5A | WIPER NO. 3 |
| 10A | AVS |
| 10A | D/C CUT |
| 10A | ECU-IG1 NO. 5 |
| 10A | ECU-IG1 NO. 8 |
| 10A | EFI NO. 2 |
| 10A | ETCS |
| 10A | HORN |
| 10A | IG2 |
| 10A | P INJ |
| 10A | RADIO NO. 1 |
| 15A | A/F |
| 15A | ECU-IG1 NO. 9 |
| 15A | H-LP LH-LO |
| 15A | H-LP RH-LO |
| 15A | P/OUTLET |
| 15A | RADIO NO. 2 |
| 15A | STRG HTR |
| 20A | IG2-MAIN |
| 20A | INJ |
| 20A | INV |
| 20A | S/HTR RR |
| 20A | S/ROOF NO. 2 |
| 25A | EFI-MAIN |
| 25A | FUEL PMP |
| 30A | ABS NO. 2 |
| 30A | AMP |
| 30A | ECU-IG1 NO. 7 |
| 30A | H-LP CLN |
| 30A | H-LP LH |
| 30A | H-LP RH |
| 30A | IG1-MAIN |
| 30A | P/SEAT R/L |
| 30A | P/SEAT R/R |
| 30A | PBD |
| 30A | PTC HTR NO. 2 |
| 30A | PTC HTR NO. 3 |
| 30A | S/HTR F/L |
| 30A | S/HTR F/R |
| 30A | ST |
| 30A | TOWING |
| 30A | WIPER |
| 40A | A/C RR |
| 40A | J/B-BAT |
| 50A | ABS NO. 1 |
| 50A | TR |
| 50A | PTC HTR NO. 1 |
| 80A | EPS |
| 80A | FAN |
| 100A | J/B-AM |
| 150A | ALT |
