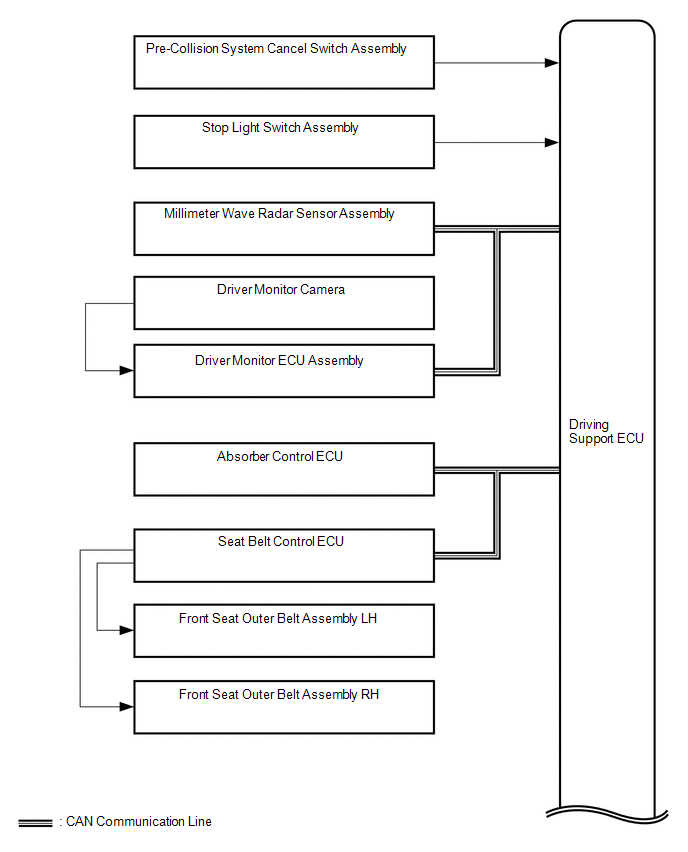

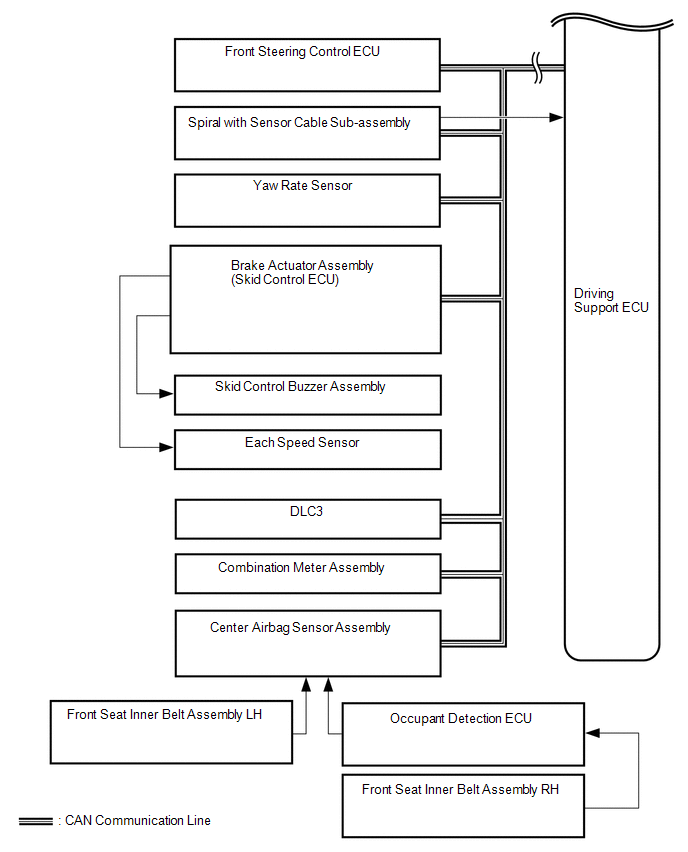

System Diagram [09/2014 - 10/2015]
COMMUNICATION TABLE
| Sender | Receiver | Signal | Line |
|---|---|---|---|
| Driving Support ECU | Seat Belt Control ECU |
|
CAN |
| Driving Support ECU | Front Steering Control ECU | Variable gear ratio steering operation signal | CAN |
| Driving Support ECU | Absorber Control ECU | Absorber control signal | CAN |
| Driving Support ECU | Brake Actuator Assembly (Skid Control ECU) |
|
CAN |
| Driving Support ECU | Combination Meter Assembly | Pre-collision system control stop signal | CAN |
| Seat Belt Control ECU | Combination Meter Assembly | Pre-collision system malfunction signal | CAN |
| Brake Actuator Assembly (Skid Control ECU) | Driving Support ECU |
|
CAN |
| Brake Actuator Assembly (Skid Control ECU) | Seat Belt Control ECU |
|
CAN |
| Millimeter Wave Radar Sensor Assembly | Driving Support ECU | Front obstacle recognition signal | CAN |
| Driver Monitor ECU Assembly | Driving Support ECU |
|
CAN |
| Yaw Rate Sensor | Driving Support ECU | Vehicle yaw rate sensor signal | CAN |
| Spiral with Sensor Cable Sub-assembly (Steering Angle Sensor) | Driving Support ECU | Steering angle sensor signal | CAN |
| Center Airbag Sensor Assembly | Seat Belt Control ECU | Buckle switch signal (both driver and passenger side) | CAN |
