Driver Door Master Window Switch
NOTE:
In wiring diagram, driver door master window switch connectors are labeled as C506 and C511. In driver door master window switch test, connector C506 is referred to as connector C1, and connector C511 is referred to as C2. Identification has been changed for test references only.

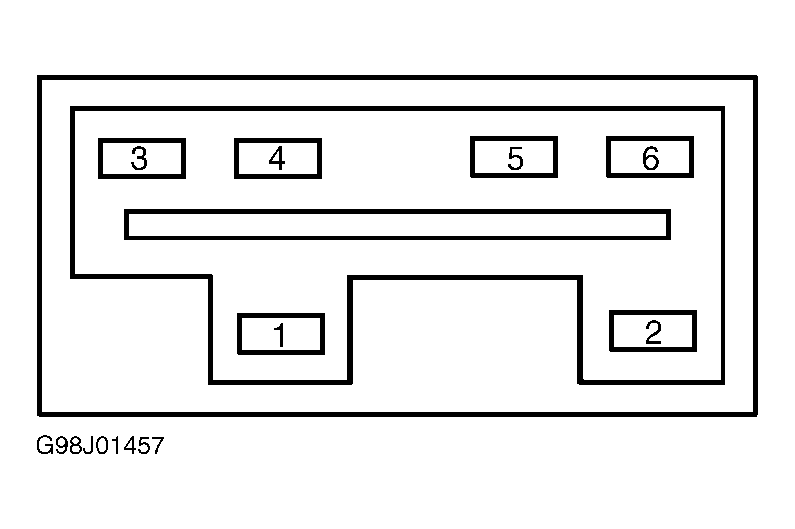

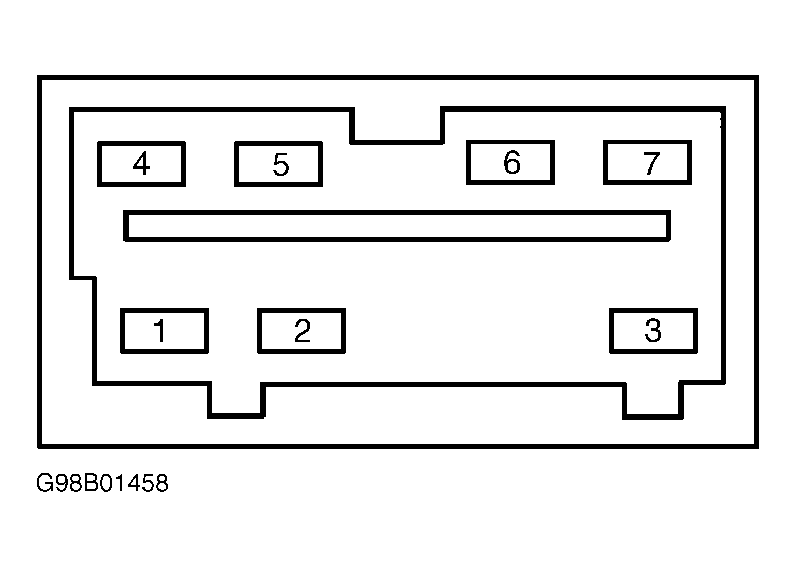

Remove driver door master window switch from vehicle. See POWER WINDOW SWITCH under REMOVAL & INSTALLATION. Using ohmmeter, check for continuity between switch terminals in specified switch positions. See DRIVER DOOR MASTER WINDOW SWITCH TEST table. See Fig 1 and Fig 2 . Replace driver door master window switch if it does not test as specified.
DRIVER DOOR MASTER WINDOW SWITCH TEST
| Switch Position | Continuity Between Terminals |
|---|---|
| Neutral | C1-1, C1-3, C1-4, C1-5, C1-6, C2-1, C2-2, C2-4, C2-5, C2-6 & C2-7 |
| Left Front Up | C1-2 & C2-4; C1-1 & C2-5 |
| Left Front Down | C1-2 & C2-5; C1-1 & C2-4 |
| Right Front Up | C1-2 & C2-6; C1-1 & C2-7 |
| Right Front Down | C1-2 & C2-7; C1-1 & C2-6 |
| Left Rear Up | C1-2 & C1-4; C1-1 & C1-3 |
| Left Rear Down | C1-2 & C1-3; C1-1 & C1-4 |
| Right Rear Up | C1-2 & C1-5; C1-1 & C1-6 |
| Right Rear Down | C1-2 & C1-6; C1-1 & C1-5 |
| Lock-Out Off | C1-2 & C2-3 |
