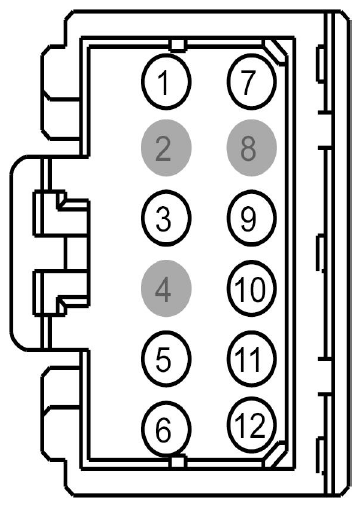

Satellite Digital Audio Receiver System (SDARS) Module Connector End View (C3290)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VDB06 (GY-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 2 | * | * | Not Used | |
| 3 | GD114 (BK-BU) | 20 | GROUND - CROSS CAR BEAM | |
| 4 | * | * | Not Used | |
| 5 | VME41 (GN-OG) | 22 | CTRL MOD. - AUDIO # SATELLITE DIGITAL RADIO LEFT | |
| 6 | VME42 (VT-BN) | 22 | CTRL MOD. - AUDIO # SATELLITE DIGITAL RADIO RIGHT | |
| 7 | VDB07 (VT-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 8 | * | * | Not Used | |
| 9 | SBP03 (BU-RD) | 20 | FUSE - 3 OR CIRCUIT BREAKER | |
| 10 | DME41 (BK) | 20 | CTRL MOD. - AUDIO # SATELLITE DIGITAL RADIO | |
| 11 | RME41 (BU-BN) | 22 | CTRL MOD. - AUDIO # SATELLITE DIGITAL RADIO LEFT | |
| 12 | RME42 (YE-BU) | 22 | CTRL MOD. - AUDIO # SATELLITE DIGITAL RADIO RIGHT |

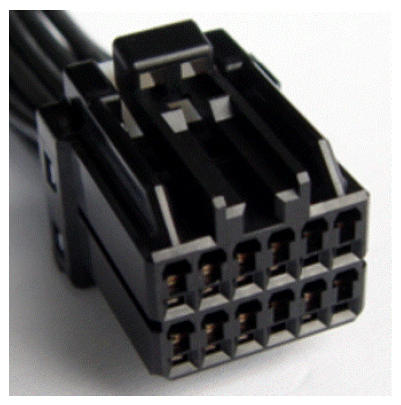

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-647 | Service Part Number: 3U2Z-14S411-BUAA Gauge: 20 Pin material: Tin Cavities: 12 Vehicle Uses
|
